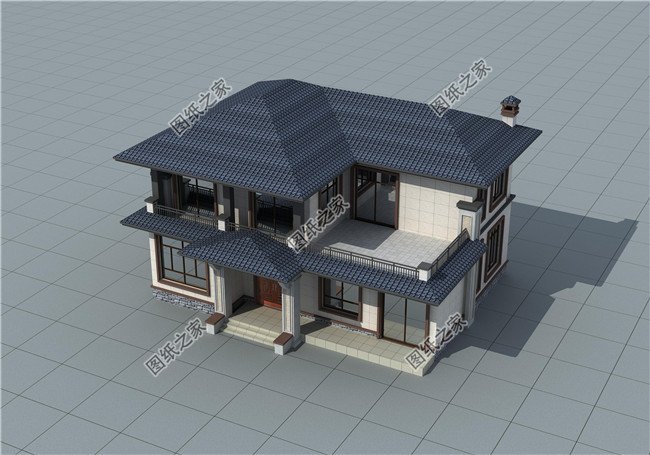

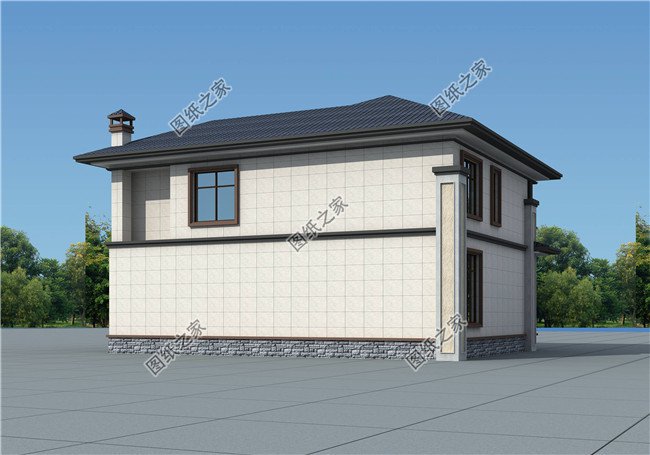

圖紙介紹：175平方米二層別墅設計CAD圖紙及效果圖大全，中式風格，這個新中式的房子面積不大，清新自然，風格爽利，而且造型又不復雜，建造成本也不高，非常適合自己建，漂亮又耐看，功能設計非常齊全，布局大方合理，精致戶型，動靜分明空間，舒適格局，南北通透、四面采光，自在生活清新享受
占地面積：15.8m*11.8m，175平方米左右；
建筑層高：二層；
建筑高度：10.2米（含屋頂）；
設計功能：

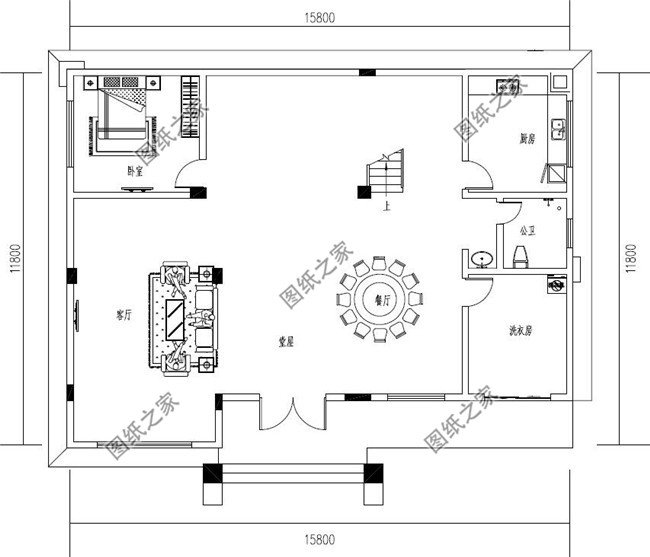

一層戶型：堂屋、客廳、廚房、餐廳、臥室、衛生間、洗衣房；

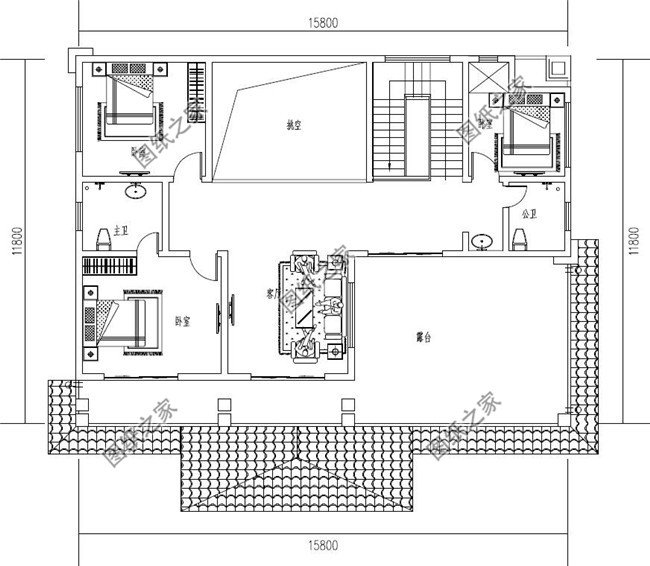

二層戶型：客廳、臥室(帶衛生間）、臥室x2、衛生間、露臺；
圖紙目錄：
建 筑 圖：建筑設計說明、一層平面圖、二層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、基礎大樣圖、一層梁結構平面圖、二層梁結構平面圖、屋頂梁結構平面圖、二層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、一層插座平面圖、二層插座平面圖、一層弱電平面圖、二層弱電平面圖、接地平面圖、屋頂防雷平面圖等；
本套方案包含全套A3設計圖+彩色效果圖。
