圖紙介紹：經典四合院別墅設計圖紙，采用復式挑空客廳設計，讓內部看起來更高端、大氣，動人心魄的中國偉大古典建筑，這設計美呆了，這棟中式四合院，很適合居家，占地面積不大，造型精致溫馨，布局方正舒適。多層次的屋頂錯落有致，白墻紅瓦，怡然自得。流線清晰，房間寬敞舒適；小庭院連接著各個房間，四周房間圍合成大庭院，多窗設計采光效果更好，既有良好的景觀面，也保證一定的私密性。
占地面積：14.72m*16.96m，175.4平方米左右；
建筑層高：二層；
建筑高度：9.397米（含屋頂）；
設計功能：

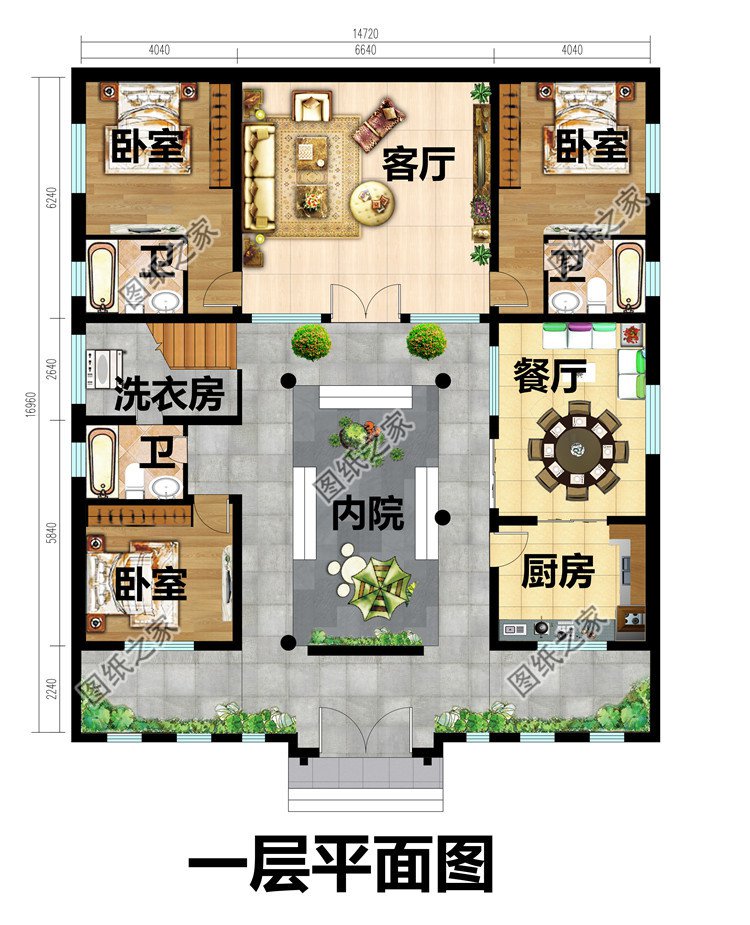

一層戶型：客廳、廚房、餐廳、臥室（帶衛生間）x2、臥室、洗衣房、衛生間、過庭；

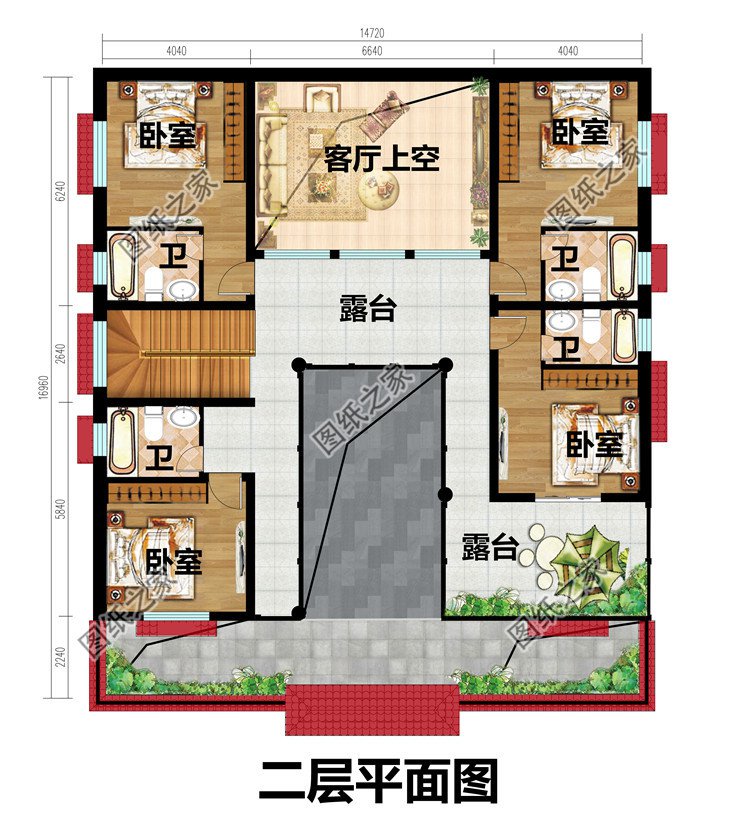

二層戶型：客廳上空、臥室（帶衛生間）x3、臥室、衛生間、露臺；
圖紙目錄：
建 筑 圖：建筑設計說明、一層平面圖、二層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、基礎大樣圖、一層梁結構平面圖、二層梁結構平面圖、屋頂梁結構平面圖、二層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、一層插座平面圖、二層插座平面圖、一層弱電平面圖、二層弱電平面圖、接地平面圖、屋頂防雷平面圖等；
本套方案包含全套A3設計圖+彩色效果圖。
