圖紙介紹:本戶型為農村兩層半樓房設計圖(帶閣樓一個),含外觀效果圖,此戶型簡歐風格,低調而不失奢華,戶型設計合理,功能齊全,二層帶個屋頂花園,可以種花、種草,夏天可以乘涼,135平面積適中,很適合自建別墅使用。
占地面積:12.2m*11.1m,135平方米左右;
建筑層高:二層半;(帶小閣樓)
建筑高度:9.22米(含屋頂);
設計功能:

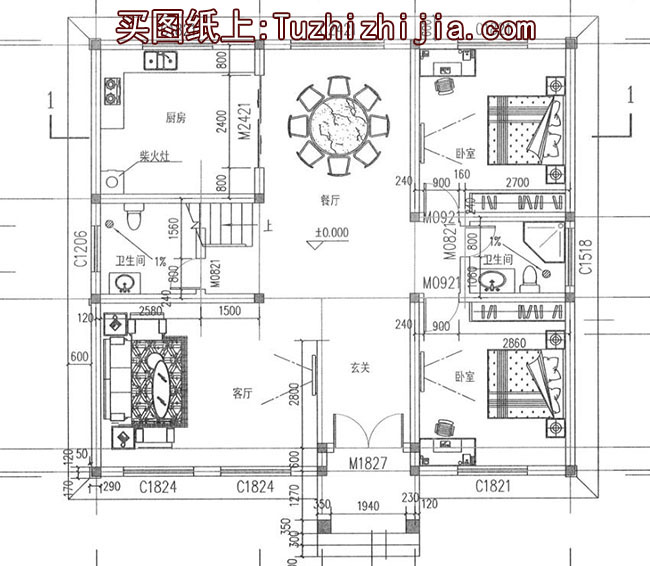

一層戶型設計:客廳、廚房、餐廳、衛生間、臥室x2、樓梯下面可以做儲藏間、可以做小衛生間,施工時自行選擇;

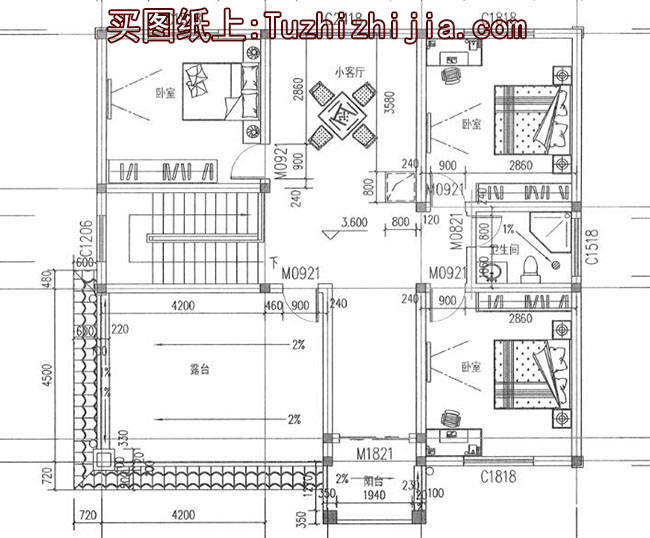

二層戶型設計:小客廳、臥室x3(其中1個臥室可以做書房)、露臺

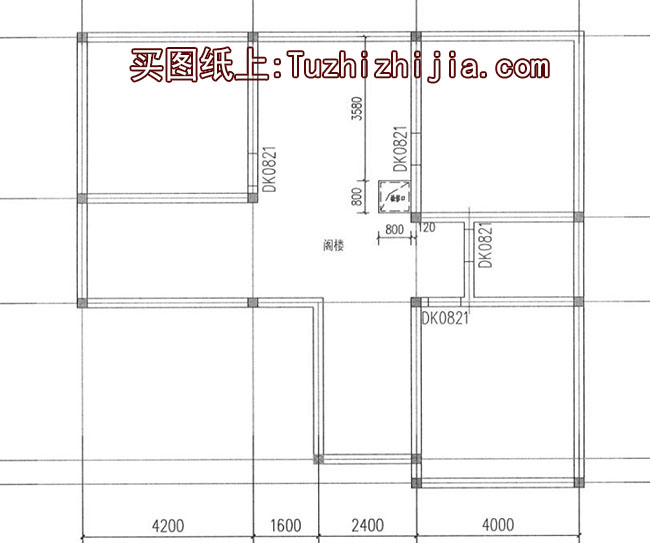

閣樓戶型設計:閣樓
圖紙目錄:
建 筑 圖:建筑施工總說明、建筑構造設計說明、一層平面圖、二層平面圖、閣樓平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗表
結 構 圖:結構設計總說明、結構常用大樣圖、基礎平面布置圖、一層頂梁結構平面圖、一層頂板結構平面圖、閣樓層梁結構平面圖、閣樓層板結構平面圖、坡屋頂梁結構平面圖、坡屋頂板結構平面圖、樓梯大樣圖
給排水圖:給排水設計總說明、一層給排水平面圖、二層給排水平面圖、屋頂給排水平面圖、給排水系統圖
電 氣 圖:電氣設計總說明、設備材料表、等電位聯結做法、配電系統圖、一層照明平面圖、二層照明平面圖、一層插座平面圖、二層插座平面圖、一層弱電平面圖、二層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖
本套方案包含全套A3圖紙+高清彩色效果圖,拿到即可施工!
