 很多人認為，因上層建筑的力會傳到下層，所以混凝土結構的下層柱子配筋肯定會比上層柱子配筋大，其實不全是這樣的，柱子縱筋既要考慮抗壓，也要考慮抗彎，上層柱如果承受彎矩大，那么配筋也可能會比下層柱子大。

《混凝土結構施工圖平面整體表示方法制圖規則和構造詳圖》16G101-1第63頁也給出了上層柱比下層柱鋼筋多或鋼筋直徑大時的構造做法。

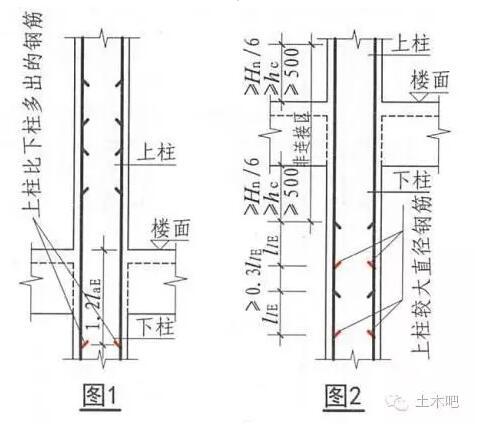

16G101-1附圖

▼

梁與柱相連，框架節點的梁柱桿件所承受的彎矩按桿件自身線剛度所占比例來分配，桿件線剛度除了跟自身的截面大小有關外，還跟其計算長度有關，并且桿件線剛度所占比例還跟節點處的總桿件數有關，所以上層柱是有可能分配到更多的彎矩。

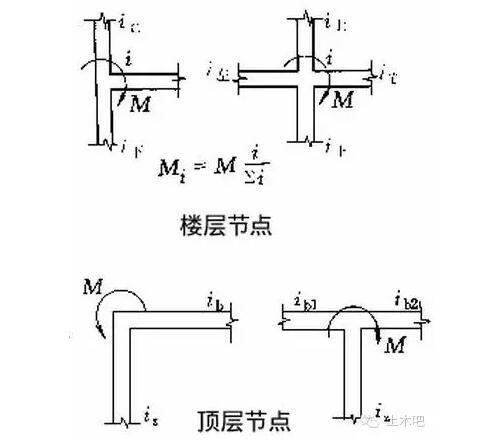

梁柱彎矩分配圖

▼

對于梁柱桿件所承受的彎矩值大小來說，由于邊節點參與彎矩分配的桿件數少于中節點，因此邊節點桿件產生的彎矩通常比中節點的要大，尤其是頂層邊節點，這就是設計中頂層柱及頂層框架梁端部配筋需要較多的原因所在。
