圖紙預覽圖及簡介:[僅是局部效果預覽,詳細內容及整套圖紙請下載附件查看]
本工程建筑物主體三層。
建筑占地尺寸為:12.8m*14.7m;
建筑主體高度為:10.200m,
占地面積:164.52㎡.
建筑面積:446.66㎡.
本工程結構類型為鋼筋混凝土框架結構,屬多層民用建筑,耐火等級采用二級,屋面防水等級采用三級,抗震設防烈度七度,設計使用年限50年。
建筑層數:三層;
建筑高度:13m(含屋頂);坡屋頂;
建筑結構:磚混結構;
設計功能:

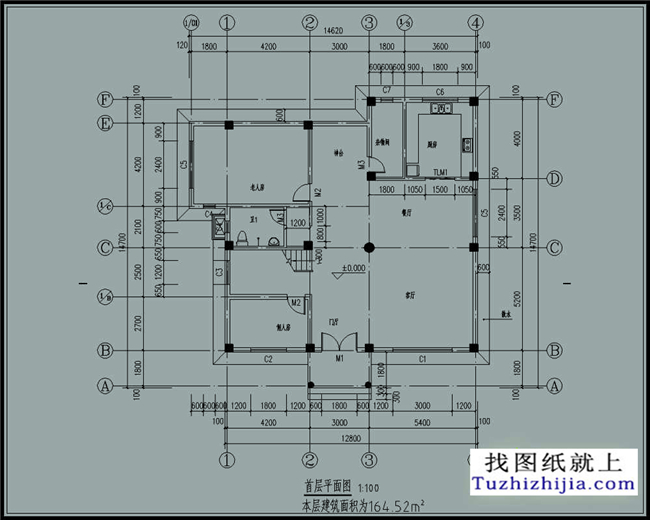

一層:門廳、客廳、餐廳、廚房、雜物間、神臺、老人房、傭人房、衛生間;
二層:客廳上空、走廊、陽臺、次臥、陽臺、主臥、衛生間、書房;

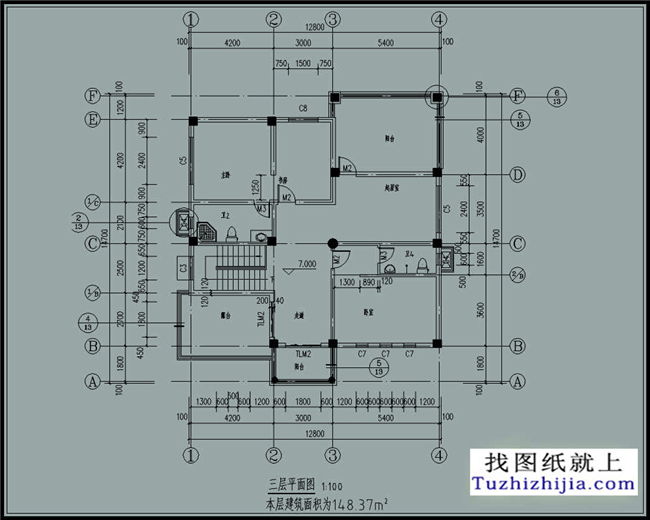

三層:露臺、走廊、臥室、衛生間、起居室、陽臺、書房、主臥室、衛生間;
圖紙目錄:圖紙目錄、建筑設計說明、首層平面圖、二層平面圖、三層平面圖、屋頂平面圖、1-4軸立面圖、4-1軸立面圖、F-A軸立面圖、A-F軸立面圖、1-1剖面圖、樓梯平面大樣圖、廚房、衛生間大樣圖、節點大樣圖、門窗大樣圖、門窗表等。
