圖紙預覽及簡介:[僅是局部效果預覽,詳細圖紙請下載附件查看]
建筑占地面積:單戶10米×15米(含前庭院),
宅基地面積:150平方米,
建筑占地面積:91.8平方米,
建筑面積:253.05平方米,
使用面積:209.02平方米,
使用系數82.6%。
建筑層數:三層;
屋頂形式:坡屋頂,建筑高度11米(含屋頂);
設計功能:

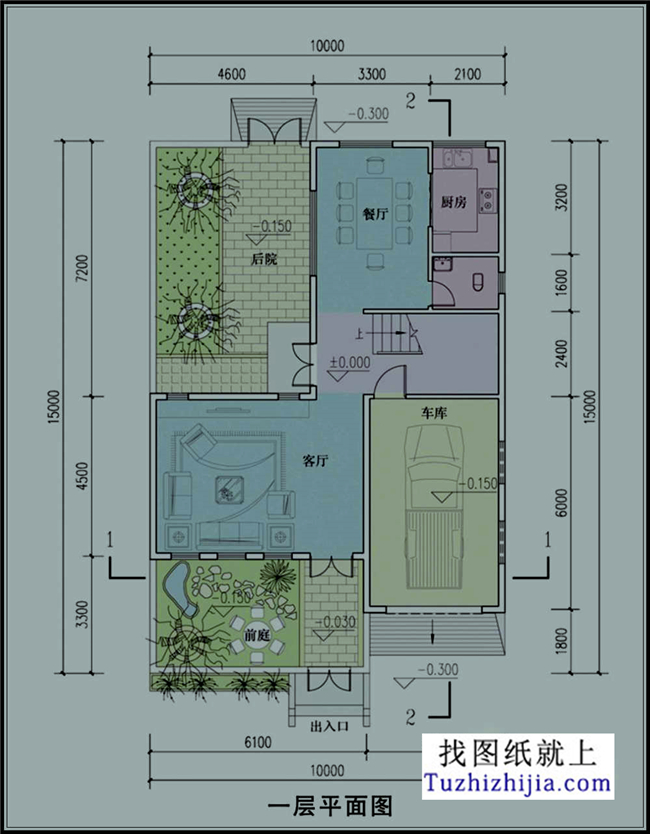

一層:前庭、客廳、車庫、廚房、餐廳、后院、衛生間;

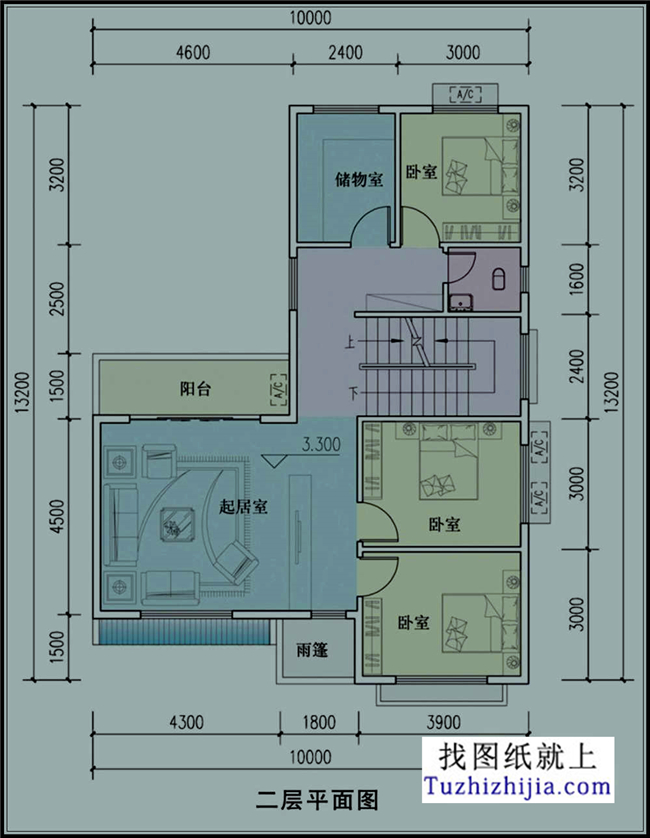

二層:起居室、臥室、臥室、陽臺、臥室、儲物室、衛生間;

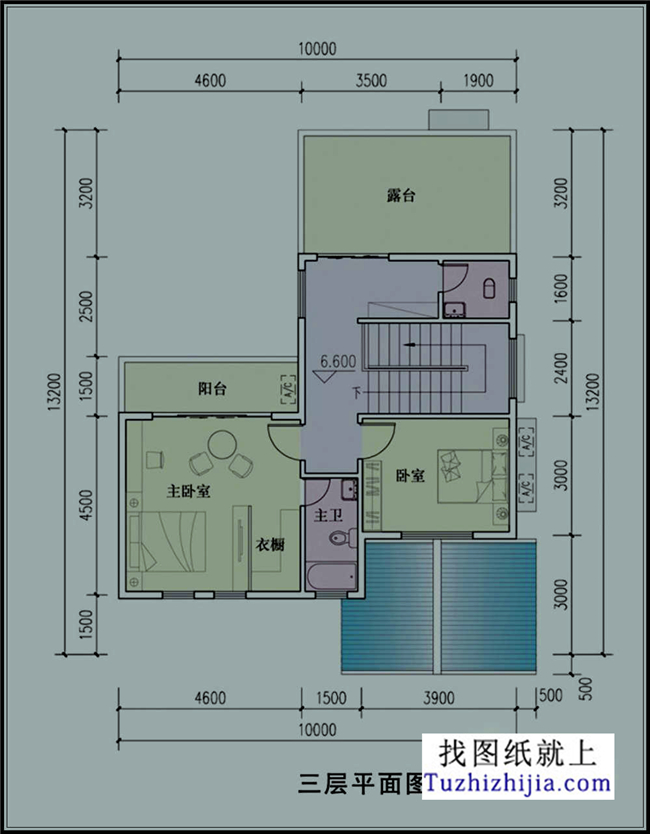

三層:臥室、主臥室(附衣櫥和衛生間及陽臺)、衛生間、露臺。
圖紙目錄:效果圖、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、南立面圖、北立面圖、東立面圖、西立面圖、住宅功能多樣性示意圖、住宅可持續改造示意圖、1-1剖面圖、2-2剖面圖、總平面圖。
注:本設計方案為圖片格式,借鑒嶺南地區傳統居住建筑風格,同時滿足本地居民的日常生活習慣,建筑采用前庭后院式的設計;通過戶型的合理組織,實現動靜分離、食寢分離、干濕分離、凈污分離、生產不同的組合以提供多元化生活模式的需求。建筑造型采用雙坡屋面合理組合,高低錯落有致,建筑造型新穎別致,與內在功能統一協調,建筑形式與風格體現了嶺南鄉村地域特點。墻體材料采用非粘土性多孔燒結磚,砌體強度等級MU5,砂漿強度等級M5;構造柱必須先砌墻后澆柱,墻應砌成馬牙搓,并設拉結筋;衛生間墻體根部應預先澆筑300高、與墻同厚的C15素混凝土土坎,墻裙以下應使用水泥砂漿抹灰。適用于粵北等地區。
點評:平面功能齊全,布局基本合理,宜采用框架結構。
