占地尺寸：面寬12.2(含偏房廚房是15.5）米x進深15.5米
占地面積：207.5平方米
建筑總面積/總層高：529.6平米（不含入戶平臺、陽臺、露臺）/總高12.5米，屋檐口高10.31米
施工圖(建施圖、結施圖、水施圖、電施圖）共46張，效果圖7張。
建施圖指（建筑說明、每層平面圖、各面立面施工圖、以及剖面圖、門窗、節點詳圖等）13張
結施圖指（結構說明、基礎圖、柱配筋、板配筋、梁配筋等與鋼筋結構有關的圖紙）15張
水施圖指（水路說明、給水系統、排水系統、給排水詳細布置等）11張
電施圖指（電路說明、電路系統、強弱電位置/線路布置、燈控照明、防雷系統等）7張
平面功能介紹：

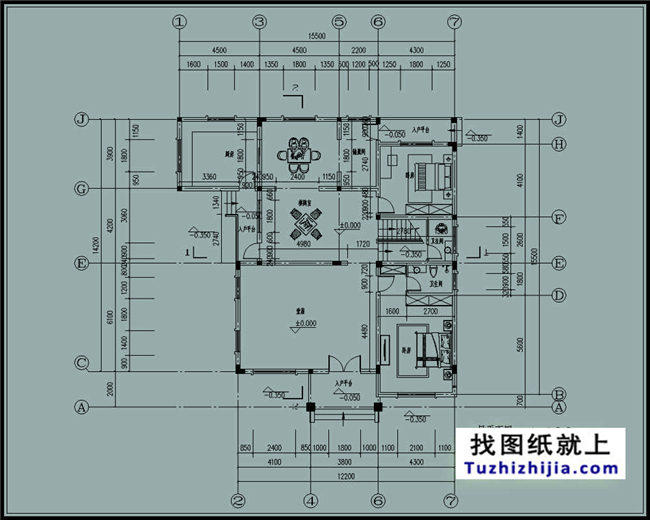

一層：兩室兩廳一廚兩衛一樓梯一堂屋
門廊（8.4㎡）進門左邊前面堂屋（48.9㎡），進門右邊前面老人房帶衛生間（26.7/5.1㎡），右邊中間樓梯/公衛（11.3/4㎡）左邊中間棋牌間（兼大餐廳）/左側入戶平臺（28.1/5.5㎡），左邊后面廚房（偏房土灶房結合現代廚房）/餐廳/儲物（17.4/17.6/8.7㎡），左邊后面臥室/后入戶平臺（17.6/6.7㎡）。以上均為單空間建筑面積。

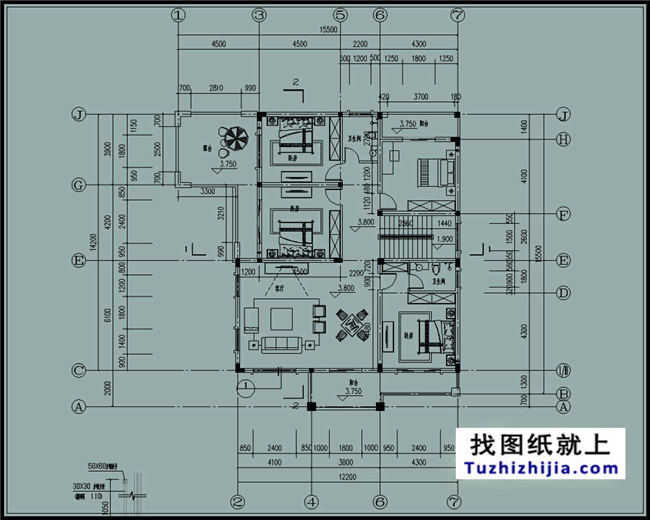

二層：四室一廳兩衛一樓梯兩陽臺（二樓有兩個方案方案二不做單獨前面是兩個臥室一個書房，客廳改在左邊中間）
右邊前面主臥/衛生間/陽臺（21.3/5.1/5.4㎡），左邊前面客廳/棋牌室/陽（31.1/17/8.4㎡），右邊中間樓梯加過道（22.2㎡），左邊中間臥室/陽臺（19.4/5.5㎡），右邊后面臥室/陽臺（17.6/6.7㎡），后面中間公衛（5.9㎡），左邊后面露臺/臥室（17.4/17.6㎡）以上均為單空間建筑面積。

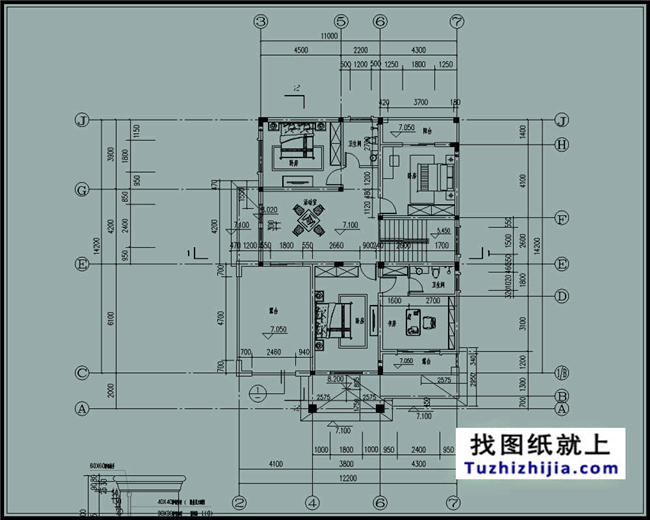

三層：三室一活動室兩露臺兩衛生間一樓梯
左邊前面露臺（25.1㎡），前面中間主臥/帶左邊書房衛生間/帶露臺（23.2/21/5.8㎡）左邊中面活動室（28.1㎡），右邊中間雙跑樓梯（11.3㎡），左邊后面臥室二（17.6㎡），右邊后面臥室/陽臺（17.6/6.7㎡），后面中間衛生間（5.9㎡）以上均為單空間建筑面積。閣樓架空儲物。
