建筑層數：三層
占地尺寸：面寬11.6米x進深11.1米
占地面積：113.7平方米
造價預算：22萬
建筑總面積/總層高：312平米（不含入戶平臺、陽臺、露臺）/總高11.5米，屋檐口高9.7米
平面功能介紹：

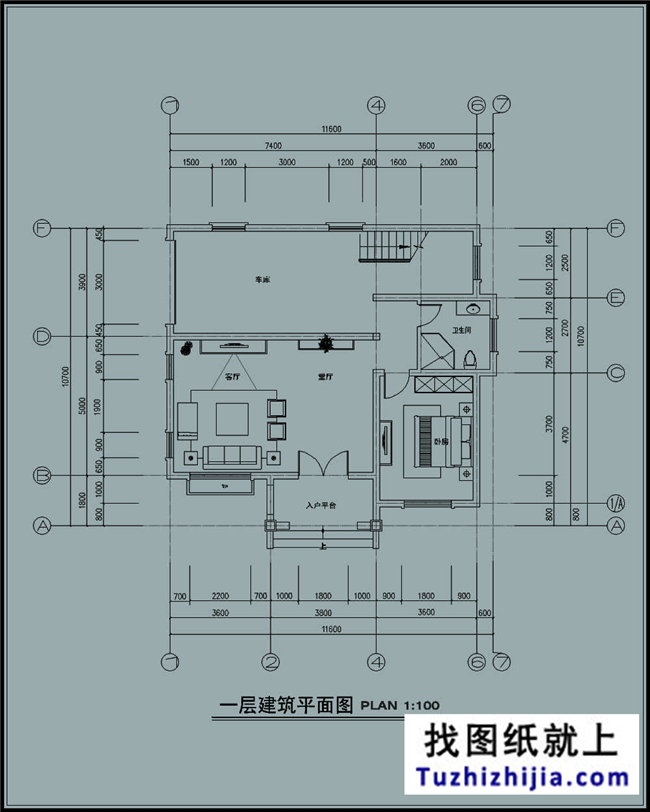

一層：一室兩廳一廚一衛一樓梯
進門中間入戶平臺（6.7㎡），進門右邊老人房（15.0㎡），進門左邊客廳（33.2㎡）
右邊中間衛生間（8.2㎡），左邊后面廚房（9.6㎡），后面中間餐廳（17.7㎡）
后面右邊樓梯和過道（12.2㎡），以上面積均為室內套內實用面積。

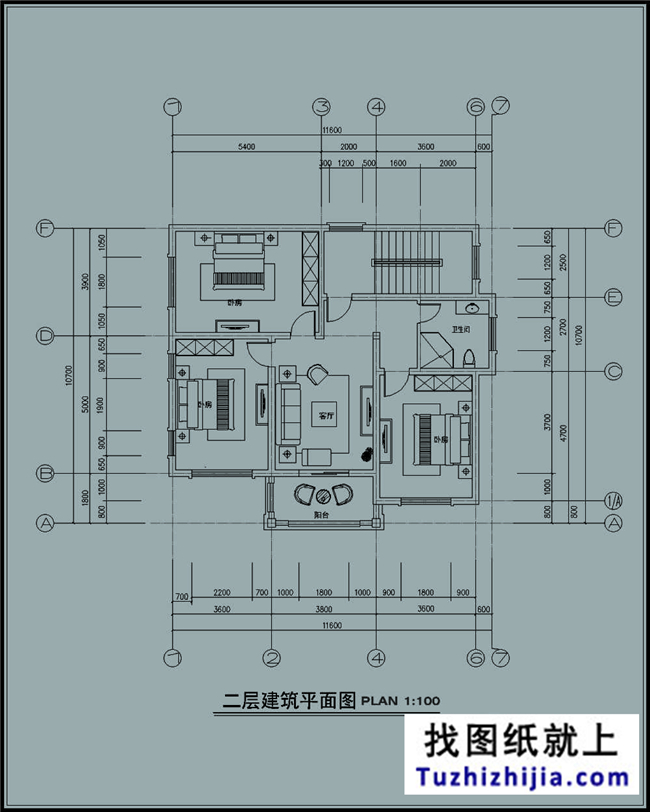

二層：三室一廳一陽臺兩衛一樓梯
入戶平臺上陽臺（6.7㎡），右邊前面帶衛生間主臥室（22.50㎡），前面中間客廳（20.9㎡）
右邊中間公衛生間（4㎡），左邊后面書房（9.6㎡），后面中間次臥一（12.1㎡），前面左邊臥室二（16㎡）；后面右邊樓梯（10.9㎡），以上面積均為室內套內實用面積。
三層：兩室一活動室一露臺一衛生間一樓梯
右邊前面臥室一（17.20㎡），前面中間臥室二（10.9㎡）
右邊中間公衛生間（4㎡），左邊后面中間活動房（28㎡），后面右邊樓梯（10.9㎡），以上面積均為室內套內實用面積。
施工圖(建施圖、結施圖、水施圖、電施圖）共42張，效果圖4張。
建施圖：建筑設計總說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、一層結構尺寸圖、二層結構尺寸圖、三層結構尺寸圖、屋頂結構尺寸圖、南立面圖、北立面圖、東立面圖、西立面圖、南立面尺寸圖、背立面尺寸圖、東立面圖尺寸圖、西立面尺寸圖；
結施圖：結構設計總說明、基礎平面布置圖、柱子平面布置圖、二層梁配筋圖、三層梁配筋圖、屋頂梁配筋圖、二層板配筋圖、三層板配筋圖、屋頂板配筋圖、樓梯配筋圖；
水施圖：給排水設計總說明、一層給排水設計圖、二層給排水設計圖、三層給排水設計圖；
電施圖：一層強弱電布置圖、二層強弱電布置圖、三層強弱電布置圖、一層燈控布置圖、二層燈控布置圖、三層燈控布置圖、配電箱系統圖；
