建筑占地：10.5m*12.3m；
建筑高度：12.3m(含屋頂）；
建筑層數：三層；
屋頂形式：坡屋頂；
設計功能：

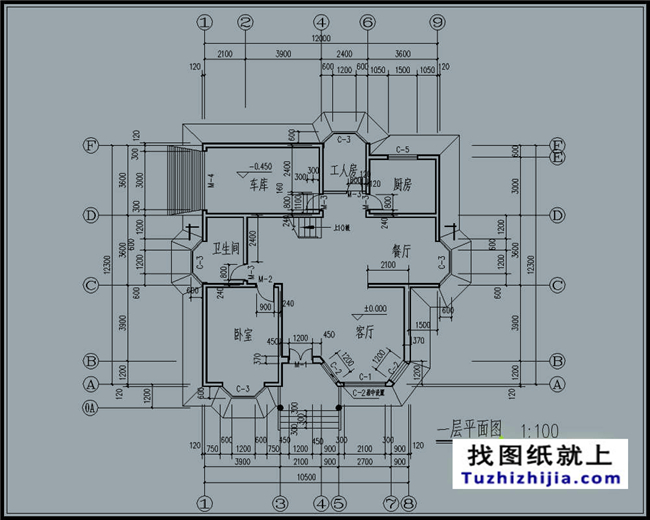

一層，車庫、客廳、廚房、餐廳、老人房、衛生間、工人房；

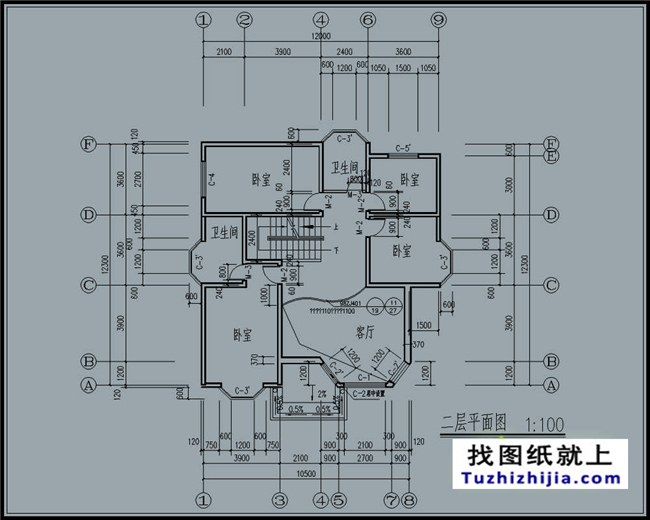

二層，臥室四間、衛生間二間、客廳；

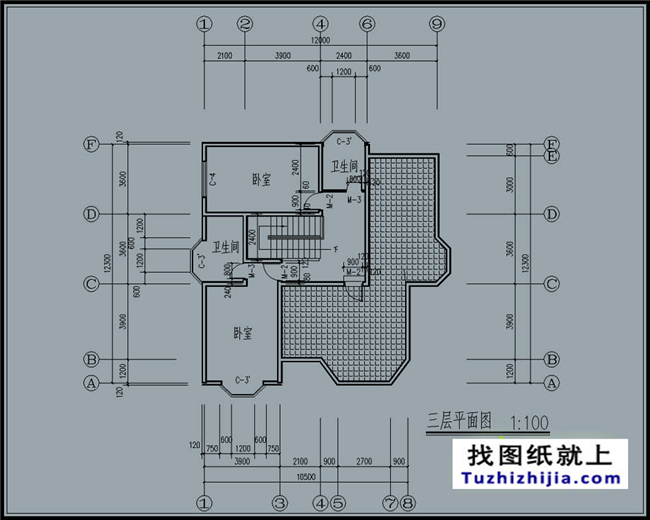

三層，臥室二間、衛生間兩間；
圖紙目錄：
建筑圖：建筑設計總說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、E-A立面圖、A-E立面圖、1-8立面圖、9-1立面圖、一層樓梯平面詳圖、二層樓梯平面詳圖、三層樓梯平面詳圖、剖面圖、入口雨蓬詳圖、入口立面詳圖、坡道剖面大樣詳圖；
結構圖：結構設計總說明、基礎平面圖、1-1基礎剖面圖、2-2基礎剖面圖、3-3基礎剖面圖、J-1平面大樣圖、J-2平面大樣圖、A-A基礎剖面圖、B-B基礎剖面圖、GZ1配筋圖、GZ2配筋圖、GZ3配筋圖、GZ4配筋圖、GZ5配筋圖、二層(3.600)樓面結構布置圖、三層(6.900)樓面結構布置圖、屋面結構布置圖、各種梁配筋圖、一層樓梯結構布置圖、二層樓梯結構布置圖、TB-1配筋圖、TB-2配筋圖、TB-3配筋圖、TB-4配筋圖；
電路圖：一層電氣平面圖、二層電氣平面圖、三層電氣平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、電氣設計說明及系統圖；
1. 本工程結構設計使用年限為50年.建筑安全等級為二級。
2. 本工程為地上三層磚混結構房屋. ±0.00標高應根據現場情況確定。
3. 本地區抗震設防烈度為6度;本工程按抗震烈度6度設防. 設計基本地震加速度值為0.05g,第一組 。
4. 基礎設計:地基承載力特征值按fak=130kpa ;
所有圖紙是經過圖紙之家專業工程師詳細校對后，確認無誤發布的，本套圖紙可以直接用于建房施工，圖紙齊全，請您放心！（描述只展示效果圖和平面圖，具體圖紙數目請查看圖紙目錄）
