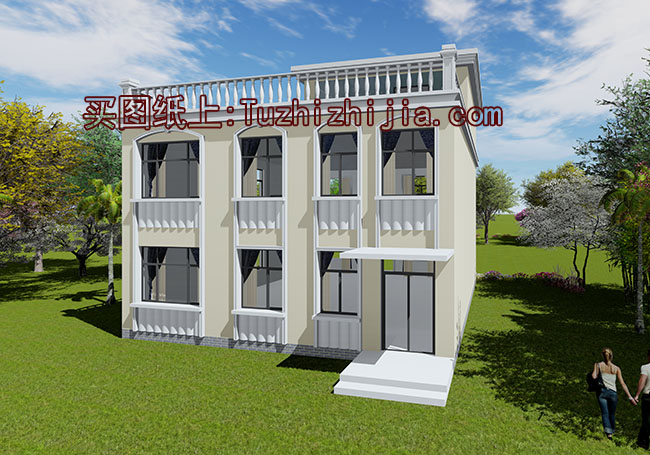

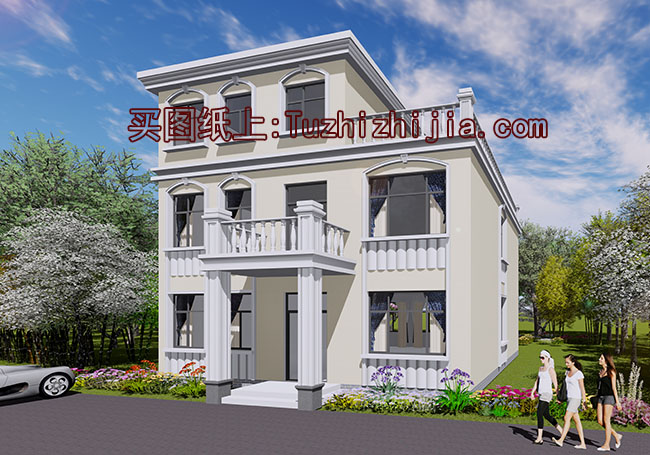

圖紙介紹：本戶型為二層半大客廳復式別墅房屋設計圖，客廳寬闊明亮，復式結構高端大氣，外觀配色干凈、協調，頂層是健身房和大露臺，戶型功能齊全。
占地面積：10.76m*11.76m，125平方米左右；
建筑層高：二層半；
建筑高度：10.30米（含屋頂）；
設計功能：

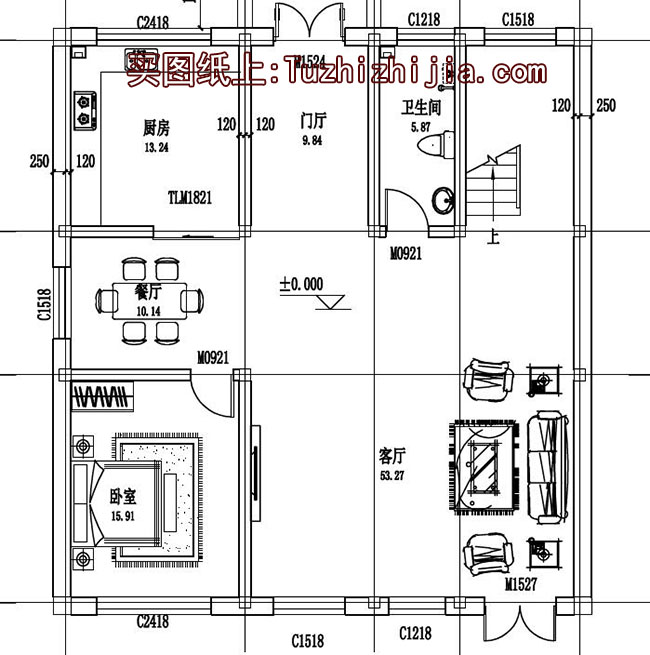

一層：客廳、廚房、餐廳、臥室、衛生間、儲藏間（樓梯下面）、后門門廳；
二層：客廳上空、過道、休息廳、臥室x2、衛生間；
三層：健身、露臺；
圖紙目錄：
建筑圖：圖紙目錄、建筑設計說明、平面圖x4、立面圖x4、剖面圖、節點大樣圖、門窗表等；
結構圖：圖紙目錄、結構設計說明、基礎配筋圖、基礎大樣圖、梁結構配筋圖、板結構配筋圖、屋面結構配筋圖、樓梯結構配筋圖等；
給排水圖：圖紙目錄、給排水設計說明、給排水平面圖、衛生間排水大樣圖、給水系統圖、排水系統圖等；
電氣圖：圖紙目錄、電氣設計說明、強電系統圖、弱電系統圖、照明布置圖、插座布置圖、弱電布置圖、基礎接地布置圖、屋頂防雷布置圖等。
本套圖紙含全套A3圖紙+高清效果圖，拿到即可施工！
