占地尺寸：面寬14.1米x進深12.6米
占地面積：175平方
建筑總面積/總層高：466.7平米（不含入戶平臺、陽臺、露臺）/總高12.4米，屋檐口高9.9米
平面功能介紹：

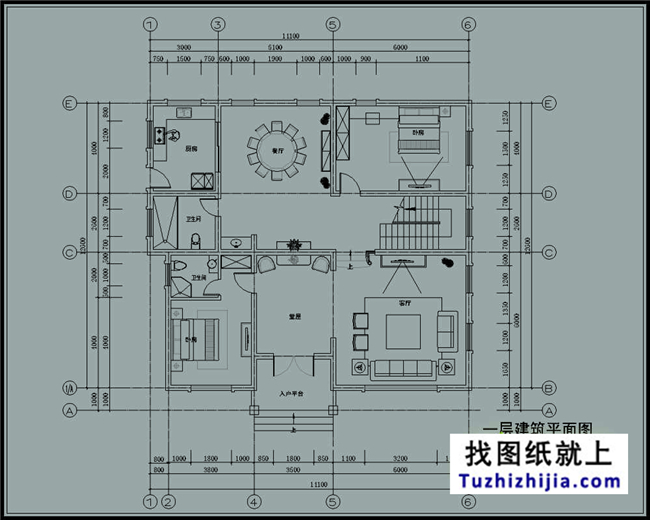

一層：兩室兩廳一廚兩衛一樓梯一堂屋
進門中間入戶平臺（8.88㎡），進門中間堂屋（16.1㎡）進門左邊臥房帶衛生間（17.88/4.9㎡），進門右邊復式客廳（36㎡），左邊中間衛生間洗漱間（11.96㎡），左邊后面廚房（12㎡），后面中間餐廳（20.6㎡），右邊中間樓梯加過道（24.7㎡）后面右邊臥房（24㎡），以上面積均為室內套內實用面積。

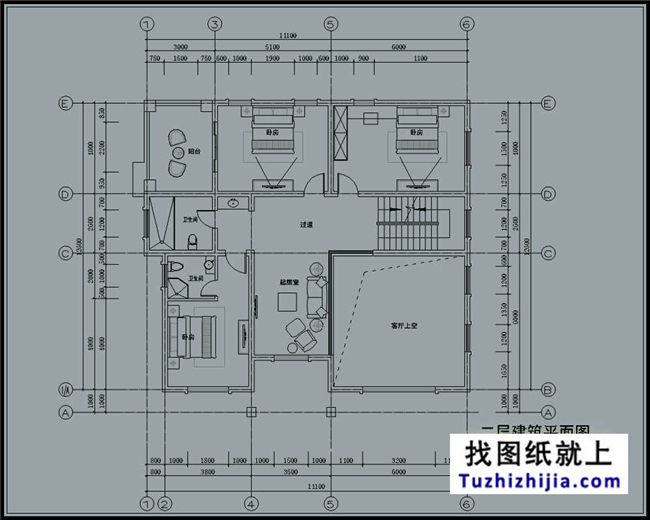

二層：三室一廳一陽臺兩衛一樓梯
左邊前面帶衛生間主臥室（17.88/4.9㎡），前面中間起居室（16.1㎡）復式中空廳（36㎡），左邊中間洗手間衛生間（11.96㎡），左邊后面陽臺（12㎡），左邊中間臥室（20.6㎡）；右邊中間樓梯加過道（24.7㎡），右邊后面房間（24㎡），以上面積均為室內套內實用面積。

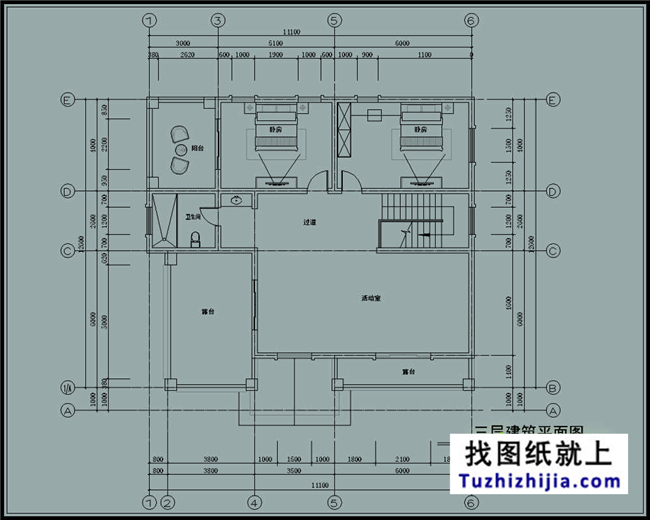

三層：兩室一活動室兩露臺一陽臺一衛生間一樓梯
左邊前面露臺（22.8㎡），右邊前面露臺(8.4㎡）前面中間加右邊活動室（43.7㎡），左邊中間洗手間衛生間（11.96㎡），左邊后面陽臺（12㎡），左邊中間臥室（20.6㎡）；右邊中間樓梯加過道（24.7㎡），右邊后面房間（24㎡），以上面積均為室內套內實用面積。
施工圖(建施圖、結施圖、水施圖、電施圖）共46張，效果圖3張。
建施圖指（建筑說明、每層平面圖、各面立面施工圖、以及剖面圖、門窗、節點詳圖等）17張
結施圖指（結構說明、基礎圖、柱配筋、板配筋、梁配筋等與鋼筋結構有關的圖紙）13張
水施圖指（水路說明、給水系統、排水系統、給排水詳細布置等）11張
電施圖指（電路說明、電路系統、強弱電位置/線路布置、燈控照明、防雷系統等）5張
