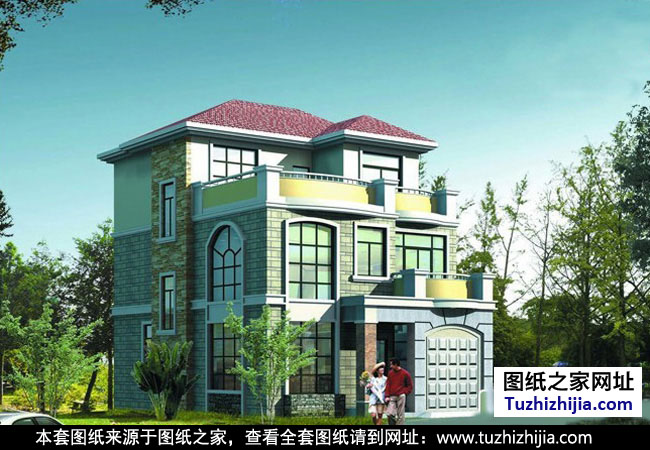

圖紙介紹：戶型為三層復式別墅設計圖紙，帶全套建筑施工圖，結構施工圖和效果圖，帶車庫，建筑面積220.9平方米，本戶型采用坡屋頂，外觀、造型簡潔大方，色彩明快淡雅，整體平面布局緊湊、功能分區合理，房間尺度設計適宜，空間利用率高。
占地面積：8m*11.6m，90平方米左右；
建筑層高：三層；
建筑高度：10.7米（含屋頂）；

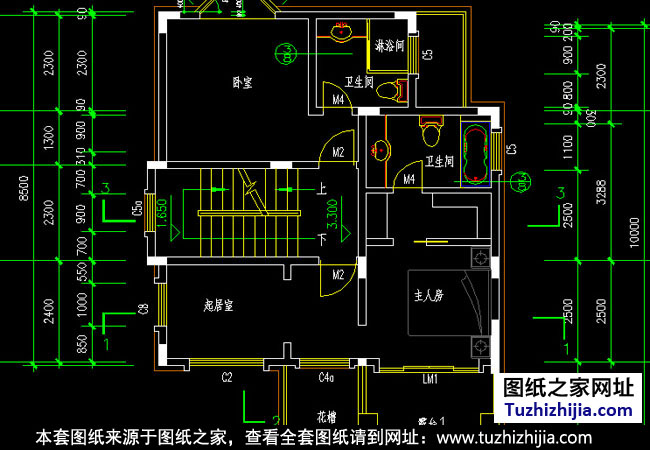

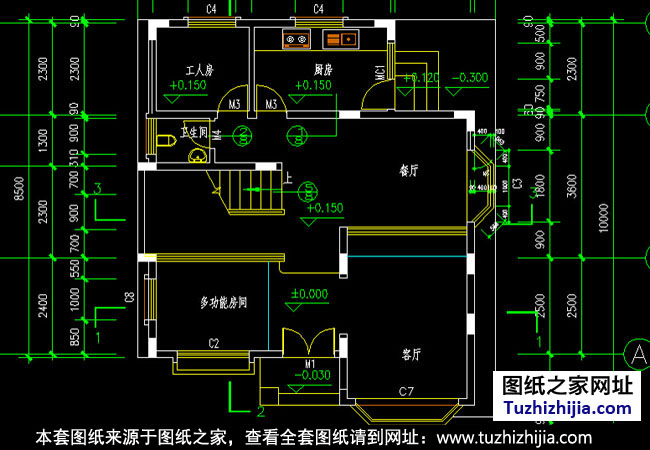

設計功能：一層設有客廳、工人房、廚房、餐廳、衛生間、車庫；二層設有起居室、主人房（附衣帽間，衛生間，露臺）、臥室（附衛生間和淋浴間）；三層設有2臥室（附獨立衛生間，露臺）；
圖紙目錄：建筑設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、樓梯詳圖、門窗大樣及門窗表、衛生間大樣、節點詳圖、結構設計總說明、結構構造詳圖、基礎平面布置圖、基礎詳圖、一層柱位布置圖、二層柱位布置圖、三層柱位布置圖、二層梁施工圖、三層梁施工圖、屋面梁施工圖、二層樓板配筋圖、三層樓板配筋圖、屋面板配筋圖、樓梯結構平面圖及剖面圖、節點圖、樓梯梯段板配筋圖、給排水設計說明與圖例、一二三層及屋頂給排水平面圖、給排水系統圖、衛生間大樣圖、電氣設計說明及圖例、配電系統圖、弱電系統圖、一二三層配電平面圖、屋頂防雷平面圖、基礎接地平面圖、一二三層弱電平面圖、效果圖等。
本套圖紙包括DWG（可編輯修改，可打印出圖）和高清PDF（不可編輯修改，可打印出圖）兩種格式。
