圖紙介紹：新中式三層別墅設計圖紙（含效果圖），農村自建房施工圖推薦，中式住宅建筑經久耐看，又不易過時，并且越久越有內涵，外觀古香古色又富有現代氣息，漂亮新穎，通風采光良好，兩個大露臺花園可將美景和陽光納入室內。內部格局風格相互獨立，私密性程度更高。空間與空間之間有明顯的分隔，最大程度上保證了室內整潔
占地面積：11.82m*9.32m，110平方米左右；
建筑層高：三層；
建筑高度：12.02米（含屋頂）；
設計功能：
一層戶型：客廳、廚房、餐廳、娛樂室、洗衣間、臥室（帶衛生間）、衛生間；

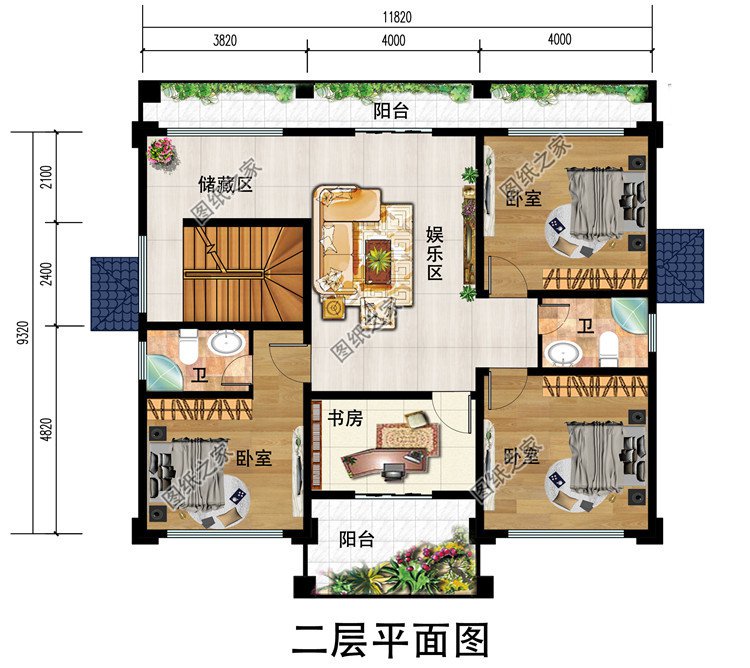

二層戶型：娛樂區、儲藏區、臥室（帶衛生間）、臥室x2、書房、衛生間、陽臺；

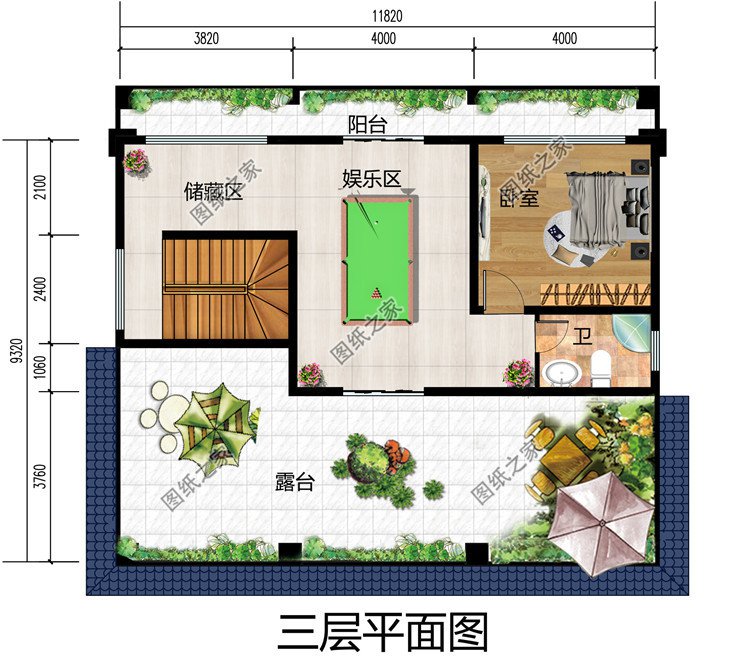

三層戶型：娛樂區、儲藏區、臥室、衛生間、露臺；
圖紙目錄：
建 筑 圖：建筑設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、基礎大樣圖、一層梁結構平面圖、二層梁結構平面圖、三層梁結構平面圖、屋頂梁結構平面圖、二層板結構平面圖、三層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、接地平面圖、屋頂防雷平面圖等；
本套方案包含全套A3設計圖+彩色效果圖。
