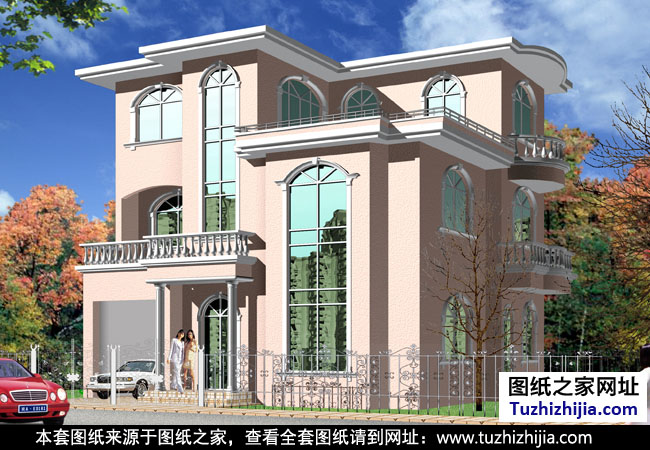

圖紙介紹：戶型為單家獨院式別墅，帶露臺，客廳為中空復式客廳，含全套別墅設計圖紙和外觀效果圖，占地面積115.2平方米，建筑高度10.4米。本戶型采用平屋頂，外觀、造型簡潔大方，色彩明快，房間尺度設計適宜，空間利用率高。
占地面積：12m*9.6m，110平方米左右；
建筑層高：三層；
建筑高度：10.4米（含屋頂）；

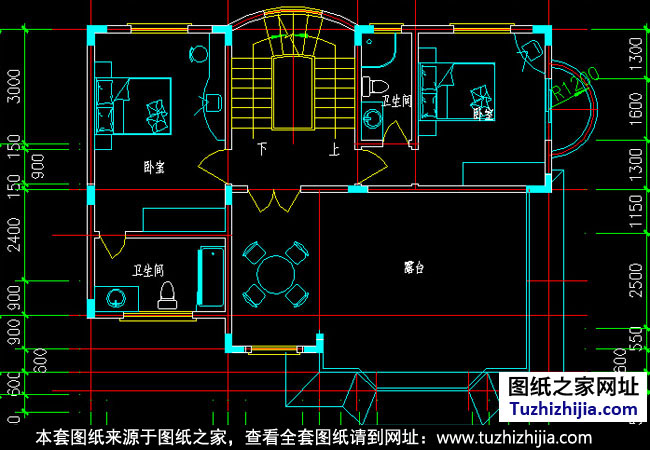

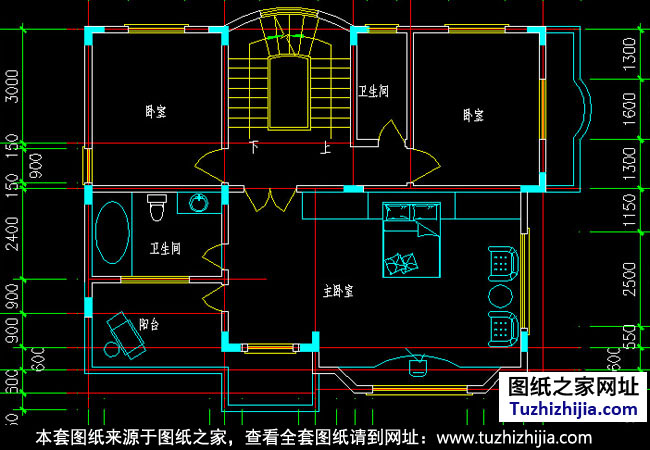

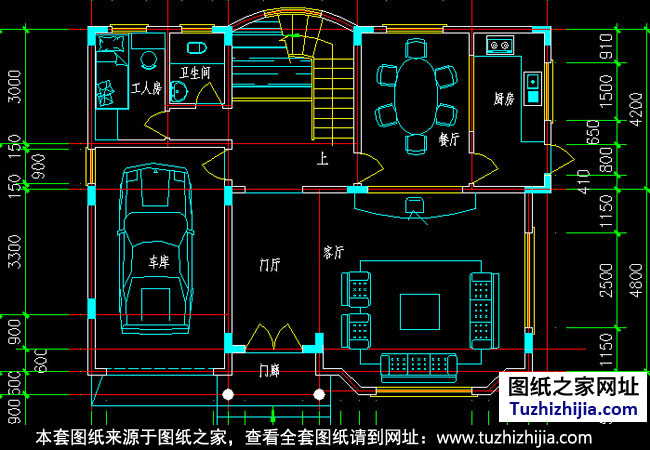

設計功能：一層設有門廳、客廳、廚房和餐廳、工人房、衛生間、車庫；二層設有二間臥室及一個主臥室、二間衛生間；三層設有臥室和衛生間各兩間、書房與大露臺。
圖紙目錄：一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、南立面、北立面、東立面、西立面、1-1剖面圖、2-2剖面圖、3-3剖面圖、二層露臺1平立剖面圖、三層露臺2平立剖面圖、二層露臺3平立剖面圖、室外踏步及花槽平立剖面圖、室外踏步及雨篷平立剖面圖、衛生間大樣圖、廚房大樣圖、樓梯平面圖、樓梯剖面圖、門窗大樣圖、門窗表；結構：結構設計總說明、基礎平面布置圖、基礎梁平面配筋圖、柱平面布置圖、基礎示意圖、二層梁配筋圖、三層梁配筋圖、四層梁配筋圖、二層樓板配筋圖、三層樓板配筋圖、四層樓板配筋圖、屋面樓板配筋圖、屋面梁配筋圖、折板處配筋示意圖、樓梯結構圖、效果圖等。
本套圖紙包括DWG（可編輯修改，可打印出圖）和高清PDF（不可編輯修改，可打印出圖）兩種格式。
