圖紙介紹：本戶型是三層獨棟別墅，歐式風格，外觀高端大氣，全套別墅設計圖紙+外觀效果圖，磚混結構，總建筑面積558.1平米，占地面積190.9平米，檐口建筑高度11.1米。本戶型外觀造型簡潔大氣，高低錯落，屋頂設防雷功能，空間功能分區合理，房間尺度設計適宜，明廚明衛，采光通風良好，富有時代氣息。
占地面積：14.4m*14.1m，190平方米左右；
建筑層高：三層；
建筑高度：11.1米（含屋頂）；

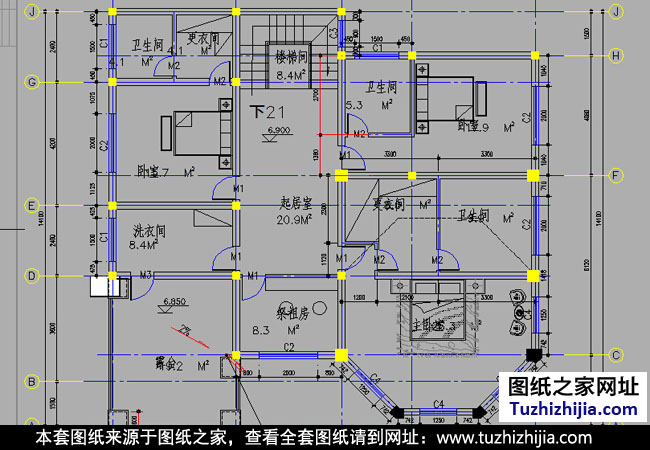

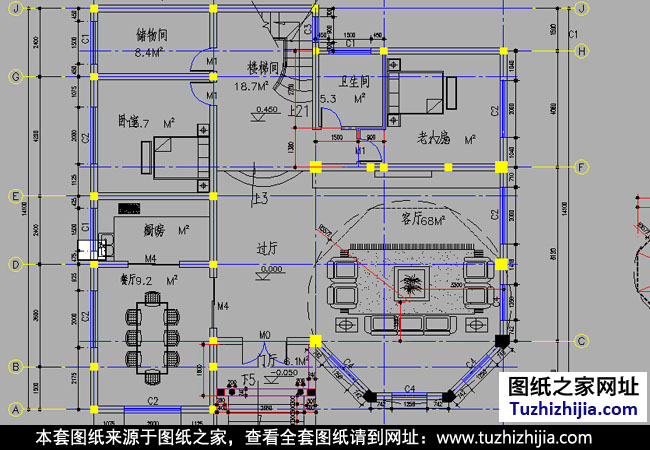

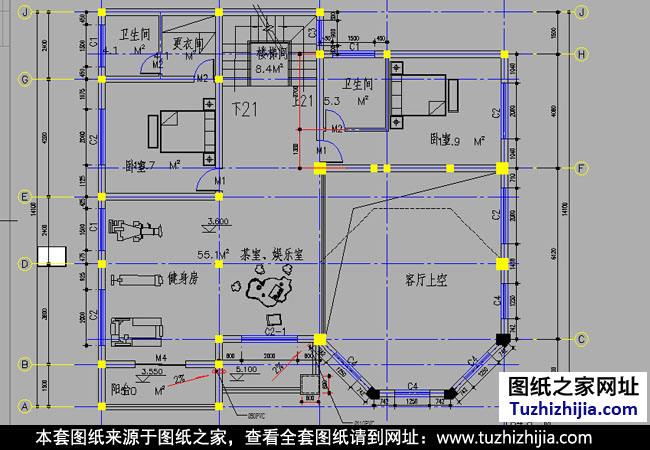

設計功能：第一層設有入口門廳、過廳、客廳、餐廳、廚房、老人房、客房、樓梯間、衛生間、儲物間；二層設有茶室、娛樂室、健身房、2間臥室、懸空客廳空間、2個衛生間、1個更衣間、一個陽臺；三層設有主臥室、起居室、祭祖房、2間臥室、3個衛生間、2個更衣室、洗衣間、一個大露臺。
圖紙目錄：建筑設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、樓梯詳圖、門窗大樣及門窗表、衛生間大樣、節點詳圖、結構設計總說明、結構構造詳圖、基礎平面布置圖、基礎詳圖、一層柱位布置圖、二層柱位布置圖、三層柱位布置圖、二層梁施工圖、三層梁施工圖、屋面梁施工圖、二層樓板配筋圖、三層樓板配筋圖、屋面板配筋圖、樓梯結構平面圖及剖面圖、節點圖、樓梯梯段板配筋圖、給排水設計說明與圖例、一二三層及屋頂給排水平面圖、給排水系統圖、衛生間大樣圖、電氣設計說明及圖例、配電系統圖、弱電系統圖、一二三層配電平面圖、屋頂防雷平面圖、基礎接地平面圖、一二三層弱電平面圖、效果圖等。
本套圖紙包括DWG（可編輯修改，可打印出圖）和高清PDF（不可編輯修改，可打印出圖）兩種格式。
