圖紙介紹:現代風格農村兄弟自建三層雙拼別墅設計圖,漂亮大氣的外觀效果圖,外墻采用米色系墻磚裝飾搭配藍色坡屋頂,以中間隔墻為軸中心,左右兩邊的對稱結構設計十分獨特,吸引人的眼球。每戶每層均設計有2個衛生間,三層露臺增加外觀的美感,老虎窗設計增加室內空間利用率,同時還能為室內增加采光。
占地面積:19.6m*15.3m,264平方米左右,單戶132平左右;
建筑層高:三層;
建筑高度:13.42米(含屋頂);
設計功能:

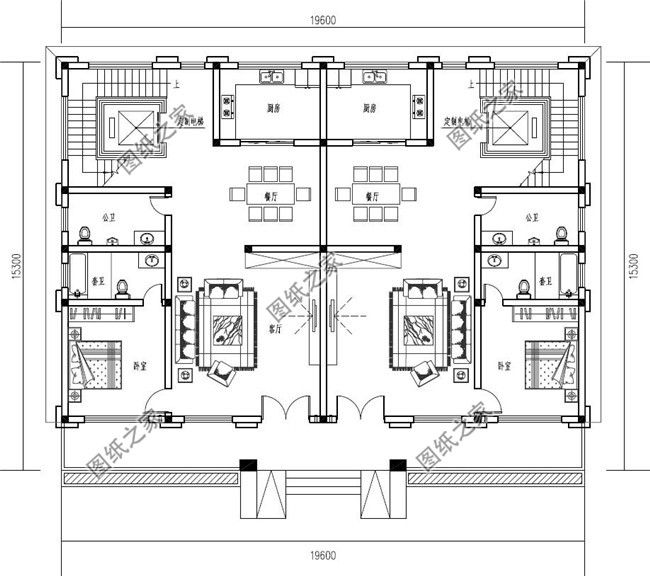

一層:客廳、餐廳、廚房、臥室(帶衛生間)、衛生間、電梯;

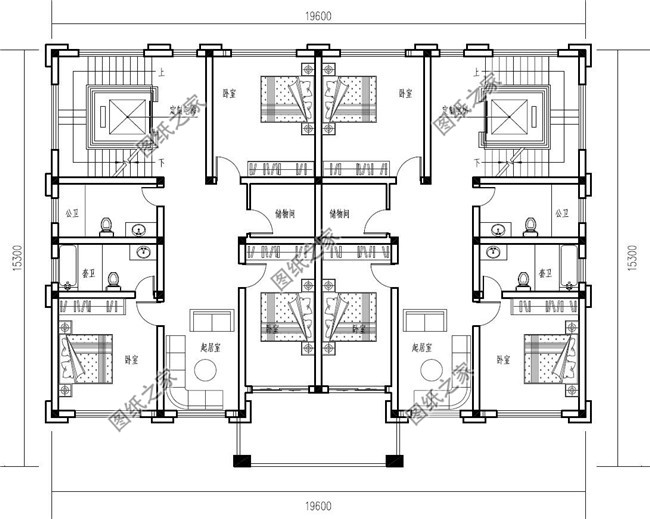

二層:起居室、臥室(帶衛生間)、臥室x2、儲物間、衛生間、陽臺、電梯;

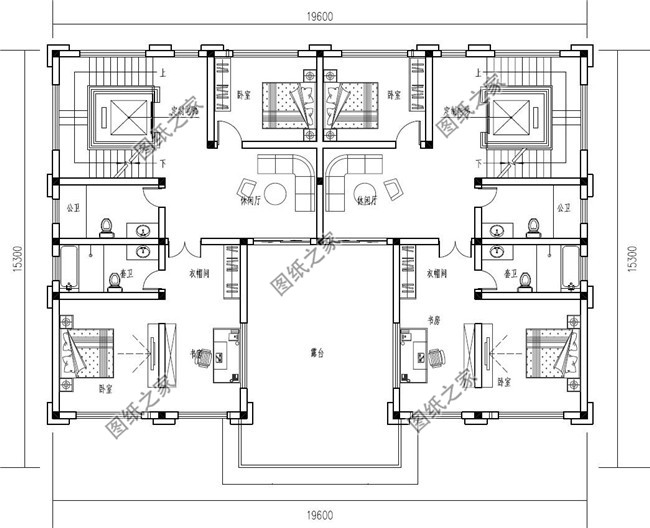

三層:休閑廳、臥室(帶衛生間書房衣帽間)、臥室、衛生間、露臺、電梯;
圖紙目錄:
建 筑 圖:建筑施工說明、建筑構造設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖、門窗大樣圖、門窗表等;
結 構 圖:結構設計說明、大樣圖、基礎平面布置圖、一層柱配筋圖、二層柱配筋圖、三層柱配筋圖、一層頂梁平法施工圖、二層頂梁平法施工圖、頂層梁平法施工圖、一層頂板結構平面圖、二層頂板結構平面圖、頂層板結構平面圖、樓梯配筋圖等;
給排水圖:給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、衛生間大樣圖、給排水系統圖等;
電 氣 圖:電氣設計說明、電氣設備材料表、等電位聯結做法、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等
本方案為A3施工圖+彩色效果圖,拿到即可施工。
