圖紙介紹：本方案為經典小戶型雙拼二層新農村房屋住宅設計圖，含外觀效果圖，造價20萬左右，紅色的坡屋頂，精神、時尚，戶型緊湊但功能齊全，雙拼為并排雙拼，圖紙只展示一棟戶型。
占地面積：單棟8.44m*9.54m(不含車庫)，80平方米左右；
建筑層高：二層；
建筑高度：7.6米（含屋頂）；
設計功能：
其中一棟的戶型

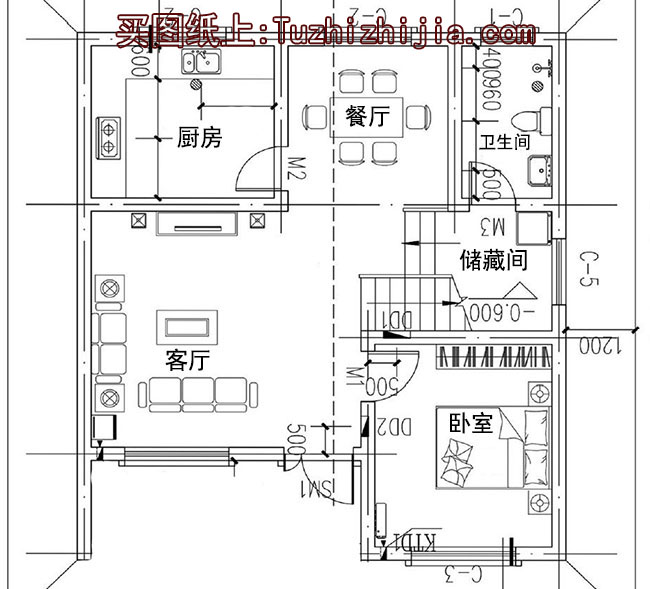

一 層：客廳、廚房、餐廳、衛生間、臥室、車庫；

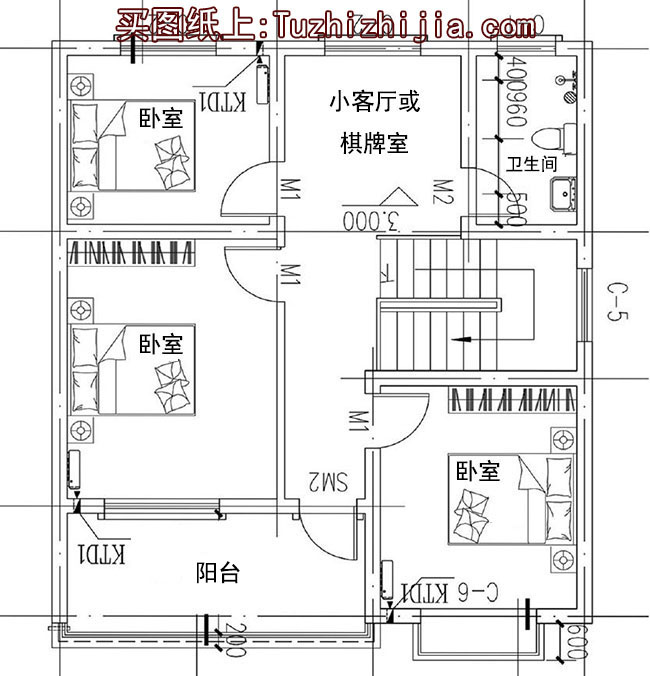

二 層：臥室x2、書房、衛生間、大露臺、大陽臺；
圖紙目錄：
建 筑 圖：建筑設計說明、一層平面圖、二層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、一層柱配筋圖、二層柱配筋圖、一層頂梁平法施工圖、二層頂梁平法施工圖、一層頂板結構平面圖、二層頂板結構平面圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、一層照明平面圖、二層照明平面圖、一層插座平面圖、二層插座平面圖、一層弱電平面圖、二層弱電平面圖等
本套圖紙為A3施工圖+彩色效果圖，拿到即可施工圖。
