占地尺寸：面寬7.9米x進深13.5米
占地面積：109平方
建筑總面積/總層高：278.3平米（不含入戶平臺、陽臺、露臺）/總高12米，屋檐口高9.9米
施工圖(建施圖、結施圖、水施圖、電施圖）共44張+高清效果圖。
建施圖指（建筑說明、每層平面圖、各面立面施工圖、以及剖面圖、門窗、節點詳圖等）14張
結施圖指（結構說明、基礎圖、柱配筋、板配筋、梁配筋等與鋼筋結構有關的圖紙）12張
水施圖指（水路說明、給水系統、排水系統、給排水詳細布置等）7張
電施圖指（電路說明、電路系統、強弱電位置/線路布置、燈控照明、防雷系統等）11張
平面功能介紹：
一層：兩室兩廳一廚一衛一樓梯
門廊（9㎡）右邊前面臥室一（14.7㎡），左邊客廳（26.1㎡），左邊中間公衛（6.15㎡）左邊后面餐廳/廚房（13.3/11.5㎡），右邊中間雙跑樓梯（11.2㎡），右邊后面臥室（15.8㎡）。以上均為單空間建筑面積。

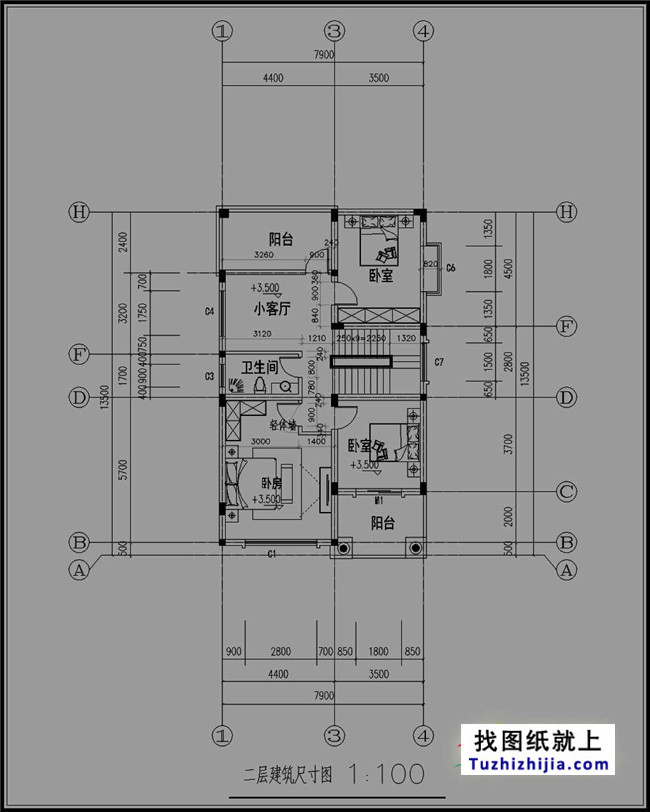

二層：三室一廳一衛一樓梯兩陽臺
左邊前面主臥（23.4㎡），右邊前面臥室一/陽臺（14.7/8.8㎡），右邊中間樓梯加過道（13.4㎡），左邊后面客廳/陽臺（13.3/11.5㎡），左邊中間公衛（6.15㎡），右邊后面臥室（16.5㎡）右邊后面臥室二（15.8㎡）以上均為單空間建筑面積。

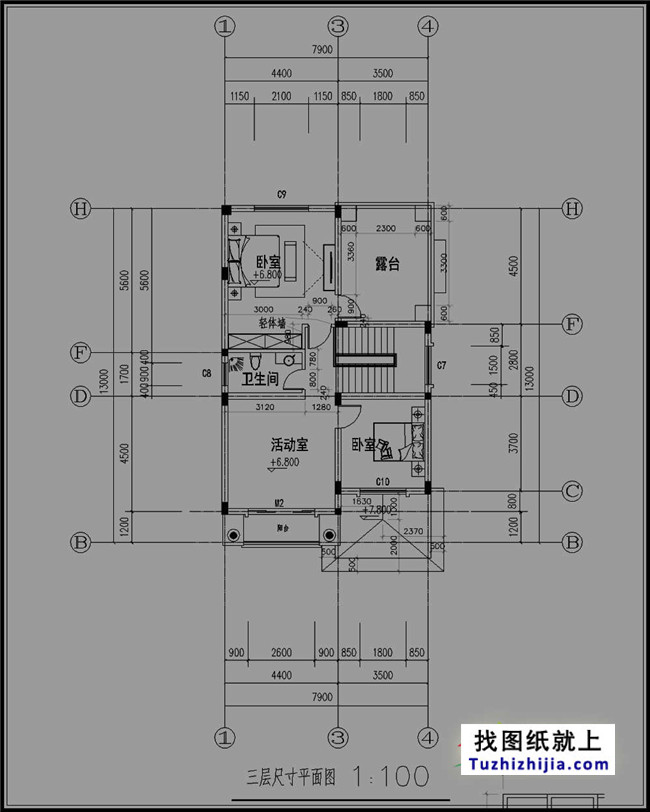

三層：三室一露臺一陽臺一衛生間一樓梯
左邊前面活動室/陽臺（19.8/5.3㎡），右邊前面臥室一（14.7㎡）左中間衛生間（6.15㎡），左邊后面主臥（22.9㎡），右邊中間雙跑樓梯和過道（13.4㎡），右邊后面露臺（15.8㎡）以上均為單空間建筑面積。
全套A3圖紙+高清效果圖，拿到即可施工。
