圖紙預覽圖及簡介：[本方案相對較老，可以點擊底部導航查看最新方案圖，或點擊這里查看最新設計圖》》》]
本工程設計總建筑面積312.77㎡.設計室內地坪相對標高±0.000,黃海高程據現場定.設計室內外高差450.本圖所注尺寸除標高以米計外,其余均以毫米為單位。坡屋面做法:無光S型西洋瓦鋪面,1:2.5水泥砂漿座漿鋪貼,15厚1:2水泥砂漿抹面,現澆鋼筋混凝土屋面板.填土地面:20厚1:2水泥砂漿抹面,100厚C15級素混凝土,400厚塘碴夯實,回填土夯實.墻腳護坡按浙J18-95圖集.架空板地面:1:1水泥砂漿隨抹面,30厚C20級細石混凝土找平,予應力圓孔板。
建筑占地面積為：12m*10.8m；
建筑層數：地上二層，帶閣樓；
建筑高度：9.5m（含屋頂）；坡屋頂；
設計功能：

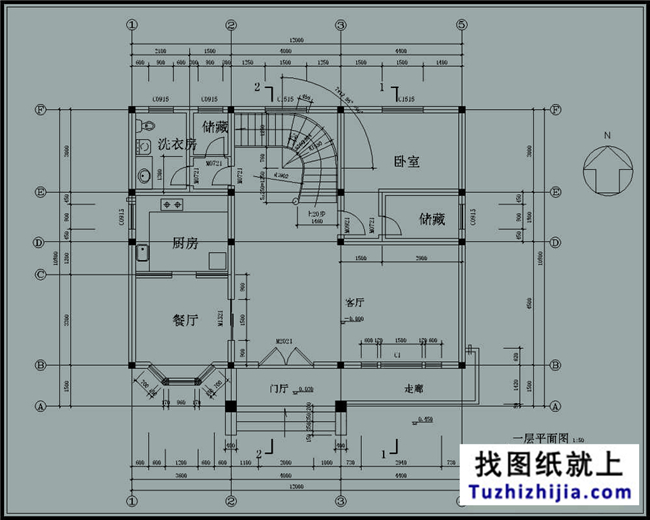

一層：餐廳、廚房、門廳、客廳、走廊、儲藏間、臥室、洗衣房、儲藏間、衛生間；

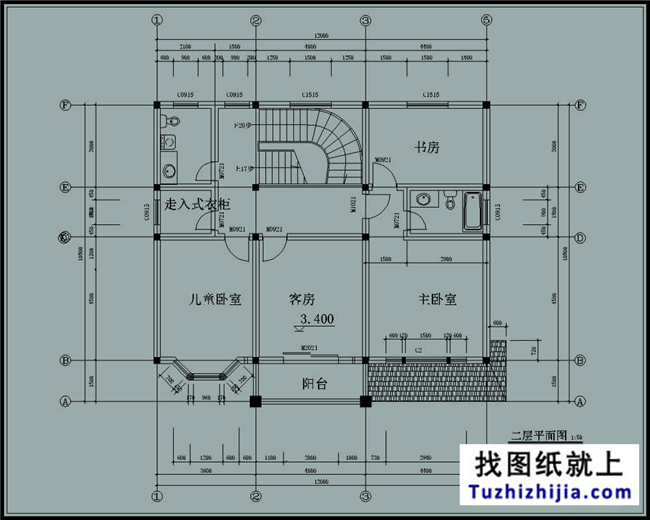

二層：陽臺、兒童臥室、客房、主臥室、衛生間、書房、衛生間；

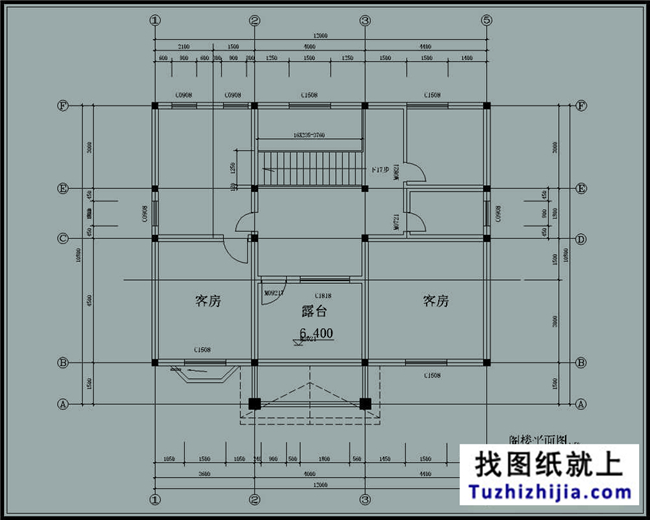

閣樓：露臺、客房、兩間、儲藏間、衛生間；；
圖紙目錄：
設計說明、 南立面圖、東立面圖、北立面圖、底層平面圖、二層平面圖、閣層平面圖、屋頂平面圖、節點詳圖、1-1剖面圖、2-2剖面圖、老虎窗立面圖、柱頭、臺階、外墻包角、陽臺柱斷面、臺階側墻、陽臺扶手C1窗立面圖、C2窗立面圖等。
