圖紙預覽及簡介：[僅是局部效果預覽，詳細圖紙請下載附件查看]
建筑占地面積：12.24米×7.92米；
建筑層數：三層；
屋頂形式：坡屋面，總高度11.15米（不含屋頂）；

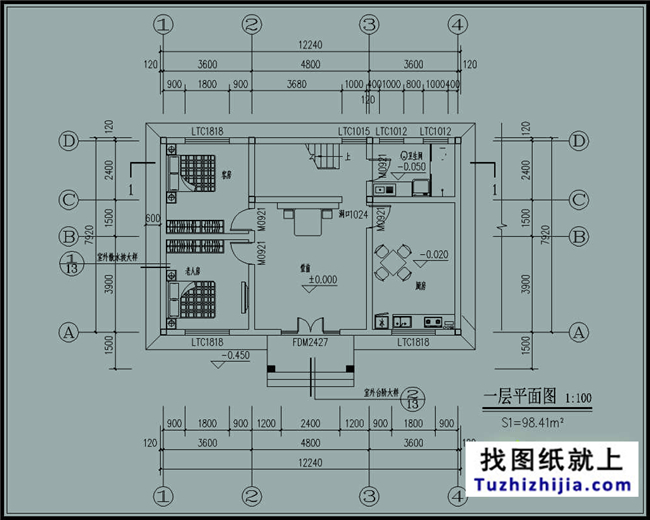

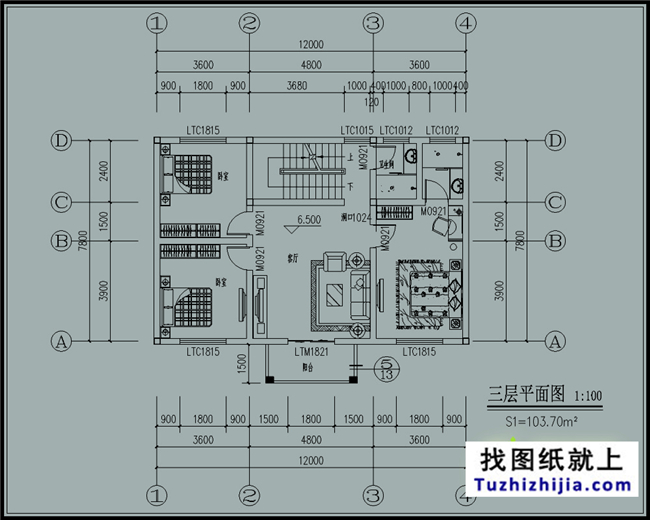

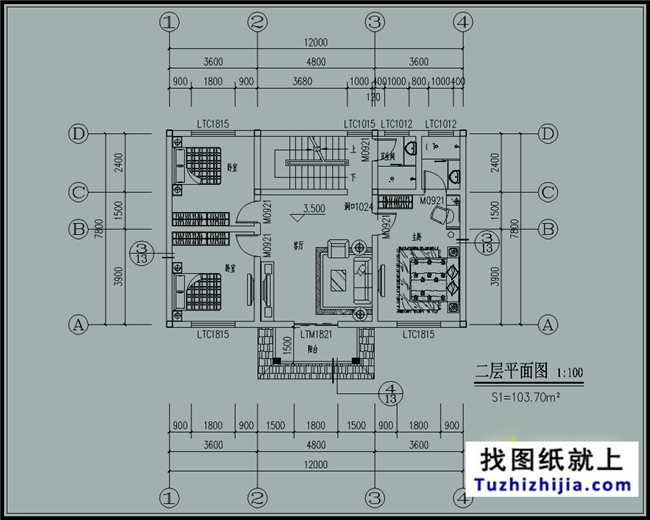

設計功能：一層：堂前、廚房、衛生間、臥室、臥室；二層：客廳、主臥室（附衛生間）、衛生間、陽臺、臥室、臥室；三層：客廳、臥室（附衛生間）、衛生間、臥室、臥室。
圖紙目錄(查看本圖紙需要安裝天正建筑CAD插件)：建筑施工圖設計總說明、一層平面圖、二層平面圖、三層平面圖、閣樓層平面圖、屋頂平面圖、正立面圖、背立面圖、側立面圖、1-1剖面圖、一層樓梯平面圖、二層樓梯平面圖、三層樓梯平面圖、頂層樓梯平面圖、樓梯欄桿大樣、扁鐵預埋大樣、水平欄桿大樣、散水坡大樣、室外臺階大樣、保溫屋面檐口、老虎窗大樣、3.470m梁施工圖、6.470m梁施工圖、9.470m梁施工圖、10.670m梁施工圖、3.470m板配筋圖、6.470m板配筋圖、9.470m板配筋圖、屋面樓板配筋圖、屋面老虎窗配筋圖、下折板構造詳圖、一層樓梯結構平面圖、二層樓梯結構平面圖、三層樓梯結構平面圖、頂層樓梯結構平面圖、樓梯結構剖面圖、結構設計總說明、基礎平面布置圖、節點詳圖一、柱位平面布置圖。
