圖紙介紹:三層帶車庫歐式別墅設計圖紙,帶全套施工圖紙和外觀效果圖,戶型為3層獨棟別墅,建筑面積354.5平方米,一層建筑面積140平方米,二層建筑面積126平方米,三層建筑面積88.57平方米,本戶型采用坡屋頂,紅色英紅瓦、白色外墻涂料、深紅色面磚,外觀造型簡潔大方,房間尺度設計適宜,空間利用率高,明廚明衛,各使用空間都有較好的采光通風。
占地面積:12.84m*12.54m,140平方米左右;
建筑層高:三層;
建筑高度:10.8米(含屋頂);
設計功能:一層設有客廳、餐廳、廚房、臥室、衛生間、車庫;二層設有臥室2間、衛生間2間、1樓懸空客廳;3層設有臥室2間、衛生間;

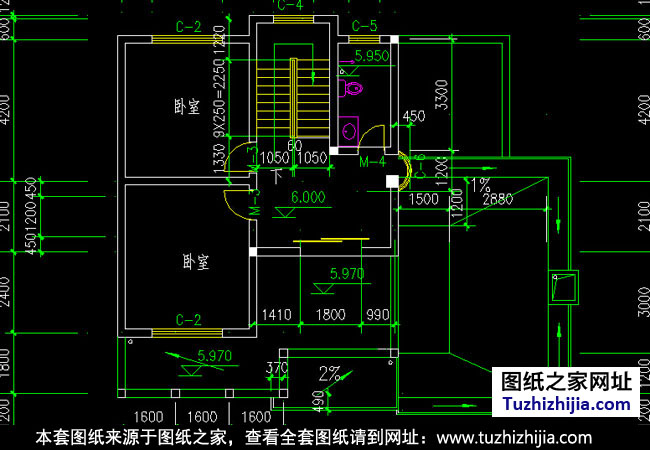

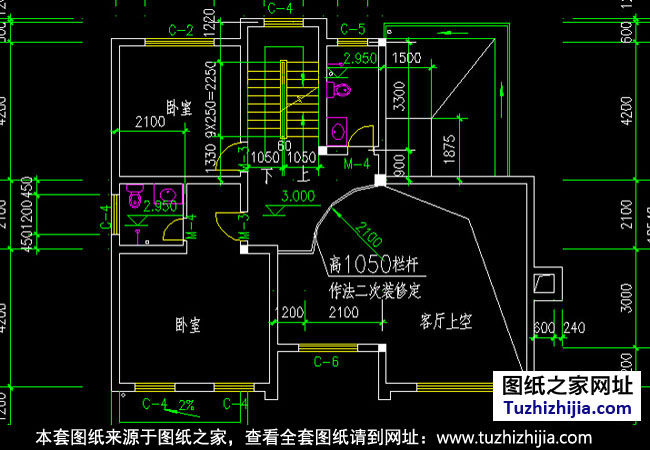

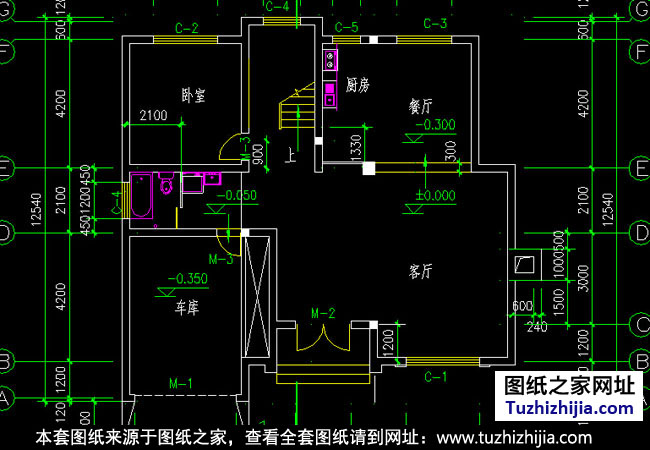

圖紙目錄:(全套建筑圖+結構圖,沒水電,拿到即可施工)建筑設計總說明、門窗表、總平面圖、一層平面圖、二層平面圖、三層平面圖、屋面平面圖、正立面圖、背立面圖、左立面圖、右立面圖、A-A剖面圖、節點大樣圖、窗大樣圖、樓梯詳圖、結構設計說明、基礎平面布置圖、二層梁,板布置圖、柱平面大樣圖、三層梁,板布置圖、頂層梁,板布置圖、樓梯配筋圖、效果圖等。
