圖紙介紹:新農村三層樓房設計圖,占地90平米,帶車庫,帶大露臺,造價25萬左右,色彩明快,采光通風好,房間尺度設計適宜,空間利用率高。
占地面積:9.5m*10.0m,一層占地90平方米左右;
建筑層高:三層;
建筑高度:10.7米(含屋頂);
設計功能:

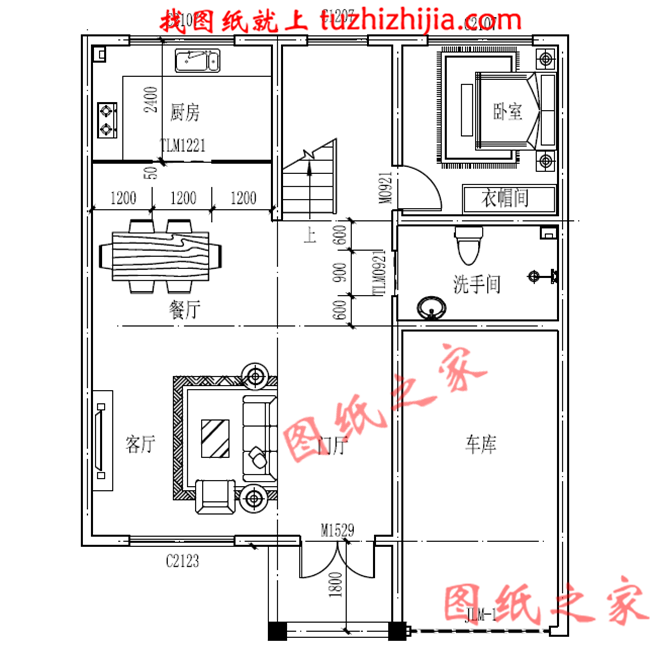

一 層:客廳、廚房、餐廳、臥室、衛生間、車庫;

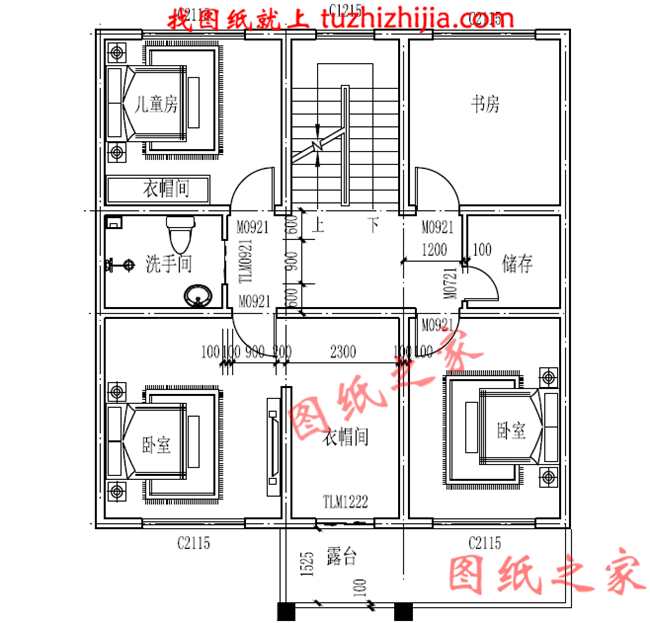

二 層:臥室(帶衣帽間)、臥室x2、衛生間、書房、儲藏間、陽臺;

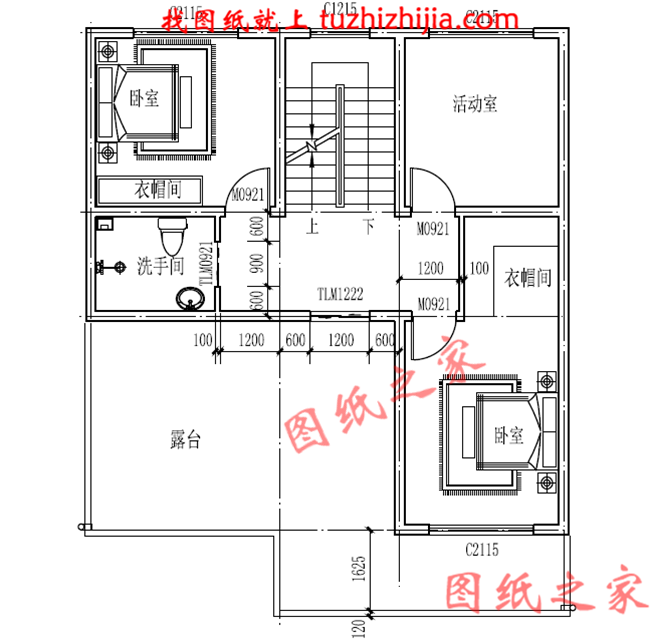

三 層:臥室(帶衣帽間)、臥室、活動室、衛生間、大露臺;
圖紙目錄:
建 筑 圖:建筑設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表等;
結 構 圖:結構設計說明、基礎平面布置圖、基礎大樣圖、一層梁結構平面圖、二層梁結構平面圖、三層梁結構平面圖、屋頂梁結構平面圖、二層板結構平面圖、三層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖等;
給排水圖:給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等;
電 氣 圖:電氣設計說明、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、接地平面圖、屋頂防雷平面圖等;
全套A3設計圖+效果圖,拿到即可施工。
