圖紙介紹：170平方米三層歐式大氣風格雙拼別墅建筑施工圖設計圖紙及效果圖，這款三層歐式雙拼別墅十分的氣派適合兄弟兩個一起建造，村里人看了一定會說很有出息。主體使用暖色真石漆裝飾，屋頂是溫暖的紅色磚瓦。多陽臺多露臺的設計讓別墅很有層次感，大面積落地窗和歐式構件讓別墅更加具有觀賞性。
占地面積：18m*9.5m，172平方米左右，單戶86平左右；
建筑層高：三層；
建筑高度：12.62米（含屋頂）；
設計功能：

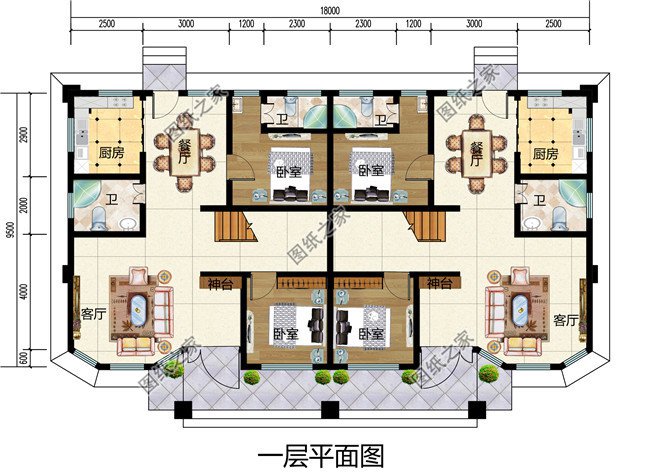

一層：神臺、客廳、餐廳、廚房、臥室（帶衛生間）、臥室、衛生間；

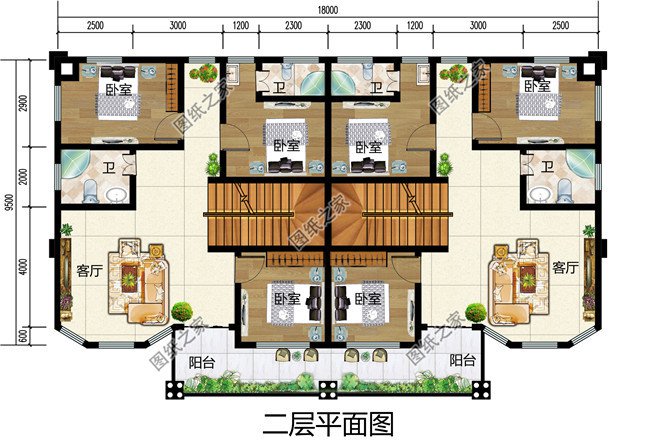

二層：客廳、臥室（帶衛生間）、臥室x2、衛生間、陽臺；

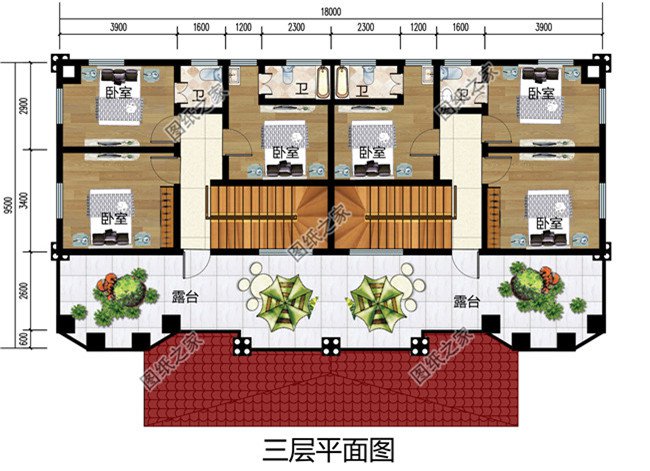

三層：臥室（帶衛生間）、臥室x2、衛生間、露臺；
圖紙目錄：
建 筑 圖：建筑施工說明、建筑構造設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖、門窗大樣圖、門窗表等；
結 構 圖：結構設計說明、大樣圖、基礎平面布置圖、一層柱配筋圖、二層柱配筋圖、三層柱配筋圖、一層頂梁平法施工圖、二層頂梁平法施工圖、頂層梁平法施工圖、一層頂板結構平面圖、二層頂板結構平面圖、頂層板結構平面圖、樓梯配筋圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、電氣設備材料表、等電位聯結做法、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等
本方案為A3施工圖+彩色效果圖，拿到即可施工。
