圖紙介紹：高端新農村中式三層雙拼全套房屋施工設計圖，外觀效果圖很大氣，大戶型設計，兄弟倆能在村里建上這棟房子就厲害了屋頂用藍色的釉面瓷瓦，大面積用上米白色真石漆，落地窗處用少量的棕色的真石漆，一層底部少量淡灰色的外墻磚。布局南北通透，在廚房后面開窗，方便散失油煙，還方便采光；客廳中空設計，三層布局可按需調節，如果每家還有幾個兒子的話，正好一家一層，在每個樓層就可以滿足基本生活需求。主體造價均攤到每家不到40萬左右，戶型周正有氣勢，適用于大家庭的戶型。
占地面積：24.24m*14.5m，340.92平方米左右，單戶170.46平左右；
建筑層高：三層；
建筑高度：13.7米（含屋頂）；
設計功能：

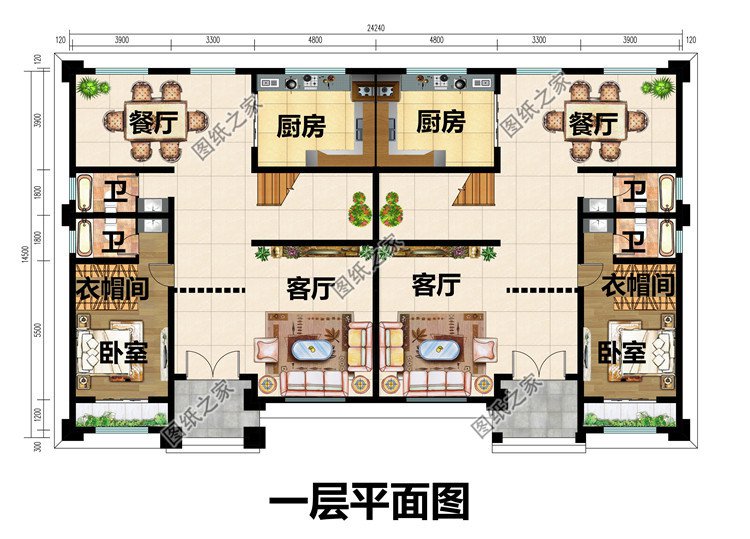

一層：客廳、餐廳、廚房、茶室、臥室（帶衣帽間、衛生間）、衛生間、陽臺（室內）；

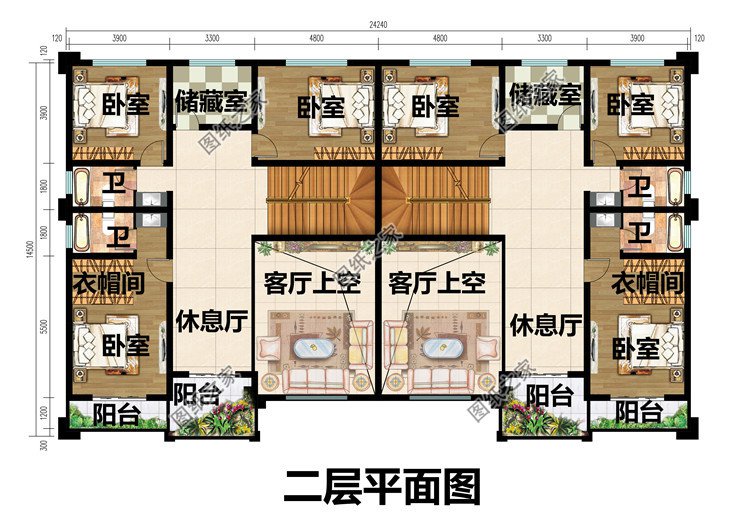

二層：客廳上空、起居室、臥室（帶衣帽間、衛生間）、臥室x2、衛生間、陽臺；

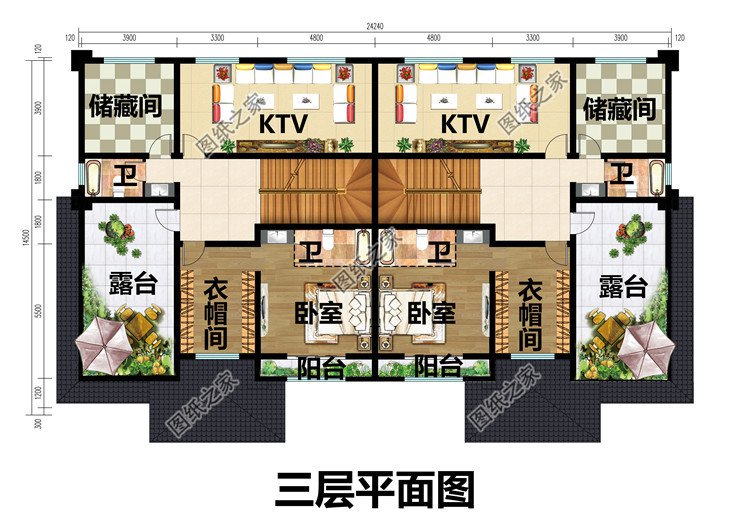

三層：臥室（帶衣帽間，書房、衛生間）、儲藏室、健身房、衛生間、陽臺；
圖紙目錄：
建 筑 圖：建筑施工說明、建筑構造設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖、門窗大樣圖、門窗表等；
結 構 圖：結構設計說明、大樣圖、基礎平面布置圖、一層柱配筋圖、二層柱配筋圖、三層柱配筋圖、一層頂梁平法施工圖、二層頂梁平法施工圖、頂層梁平法施工圖、一層頂板結構平面圖、二層頂板結構平面圖、頂層板結構平面圖、樓梯配筋圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、電氣設備材料表、等電位聯結做法、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等
本方案為A3施工圖+彩色效果圖，拿到即可施工。
