圖紙介紹：三層兄弟合建雙拼別墅設計圖，170平自建房子戶型圖左右，有公用堂屋，建了家和萬事興！隨著農村生活水平的提高，大家都開始建新房，像有的是兄弟兩人共用一個宅基地，就會選擇蓋雙拼別墅，這樣大家庭住在一起可以相互照應。堂屋用于尊祖敬神、祭天拜地、婚喪壽慶、禳鬼避兇，是農村生活組成的重要場所，所以農村建房堂屋必不可少。但是隨著農村習俗的淡化，生活也向現代化城市化發展，堂屋并不是那么重要了，但是也不能缺少，所以兄弟建房共用一個堂屋，既節省空間，又非常實用。兄弟沒有結婚之前是一家，結了婚之后，就是兩家人了，所以雖然共用堂屋，但是設計有獨立的入戶門，方便各家出入。整體平面對稱布置，對稱的臥室、對稱的客廳、對稱的廚房，給人以平穩之感。一層的臥室，可做老人房使用。雙拼戶型完美的化解了這種尷尬境地。
占地面積：15.8m*10.91m，173.62平方米左右，單戶86.8平左右；
建筑層高：三層；
建筑高度：12.938米（含屋頂）；
設計功能：

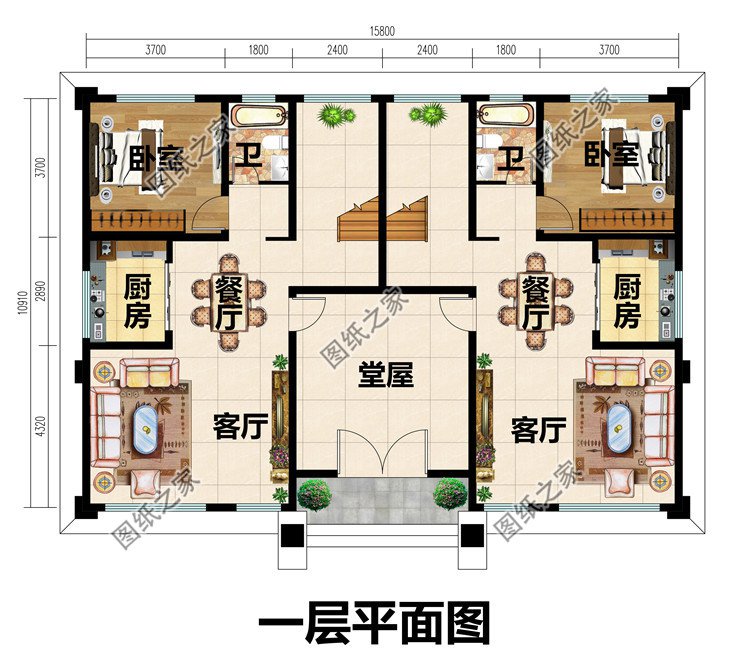

一層：共用堂屋、客廳、餐廳、廚房、臥室、衛生間；

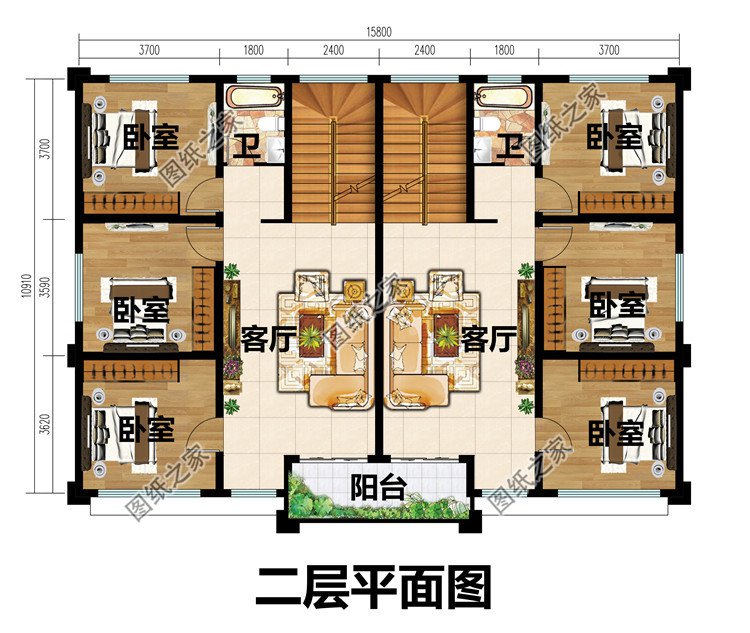

二層：客廳、臥室x3、衛生間、觀景窗臺；
三層：客廳、臥室、棋牌室、衛生間、露臺；
圖紙目錄：
建 筑 圖：建筑施工說明、建筑構造設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖、門窗大樣圖、門窗表等；
結 構 圖：結構設計說明、大樣圖、基礎平面布置圖、一層柱配筋圖、二層柱配筋圖、三層柱配筋圖、一層頂梁平法施工圖、二層頂梁平法施工圖、頂層梁平法施工圖、一層頂板結構平面圖、二層頂板結構平面圖、頂層板結構平面圖、樓梯配筋圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、電氣設備材料表、等電位聯結做法、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等
本方案為A3施工圖+彩色效果圖，拿到即可施工。
