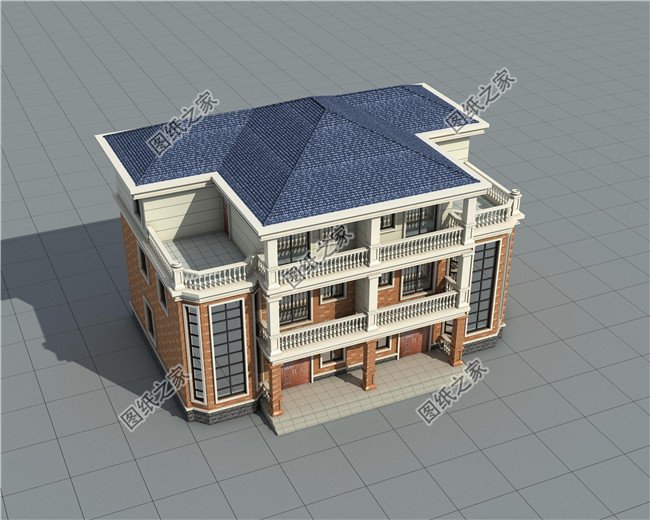

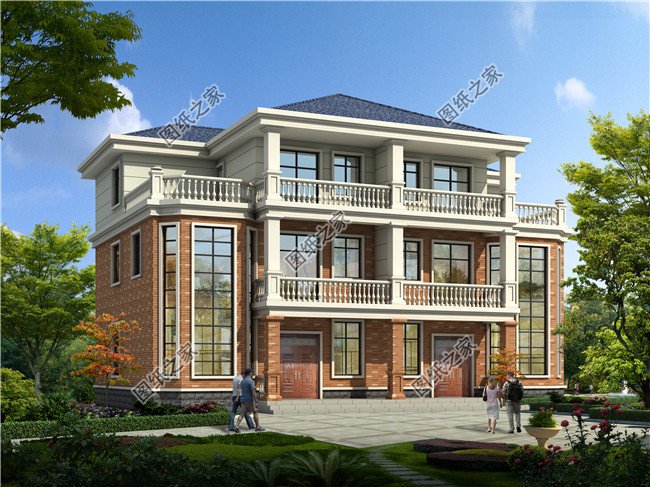

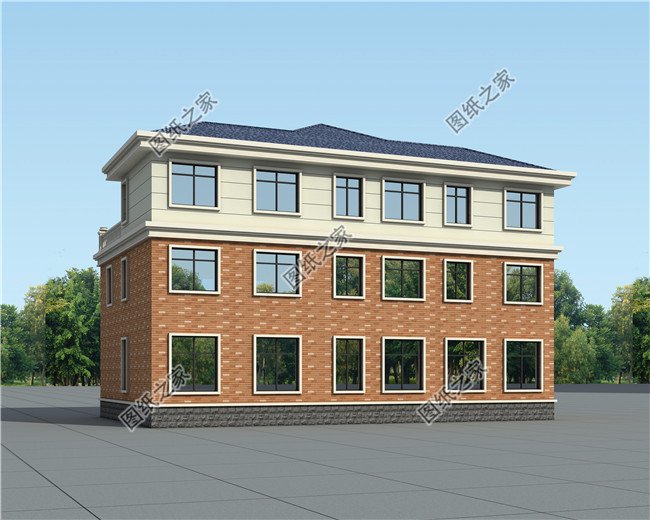

圖紙介紹：180平方米漂亮清新大窗戶三層雙拼別墅設計圖，自建房圖片，雙拼別墅無論是外形還是內部都有其獨特的韻味，外觀不在是貌合神離，里面也不再是花里胡哨。為經濟造價而生的雙拼別墅實用性也是不容小覷的。外墻面用不同色系的文化石和石漆，伸出式門檐和陽臺不僅增加了利用空間而且使房子凹凸有致，看起來大氣又舒適，大門處用方形羅馬柱裝飾，橙紅色琉璃瓦的覆蓋，體現出整棟別墅的喜慶感
占地面積：18m*11.78m，186平方米左右，單戶93平左右；
建筑層高：三層；
建筑高度：12.57米（含屋頂）；
設計功能：

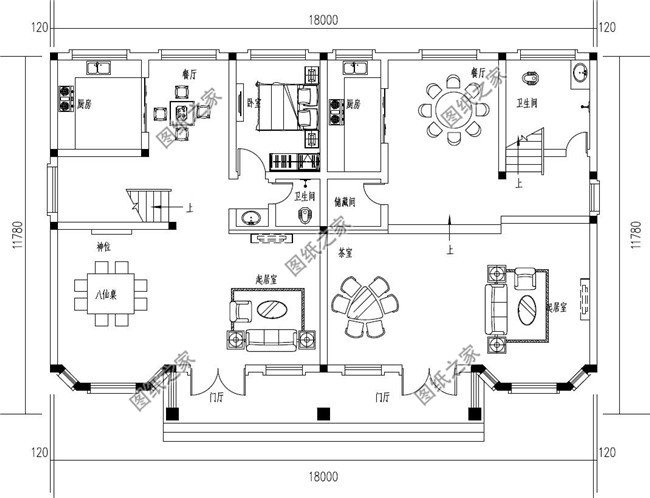

一層：門廳x2、茶室、起居室x2、神位、八仙桌、餐廳x2、廚房x2、臥室、衛生間x2、儲藏間；

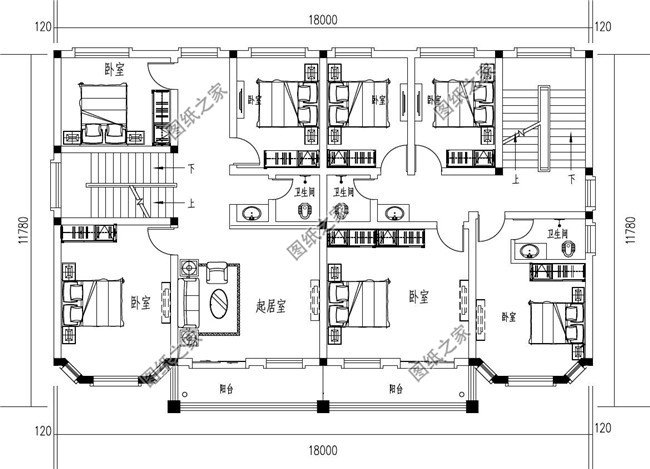

二層：起居室、臥室（帶衛生間）、臥室x6、衛生間x2、陽臺；

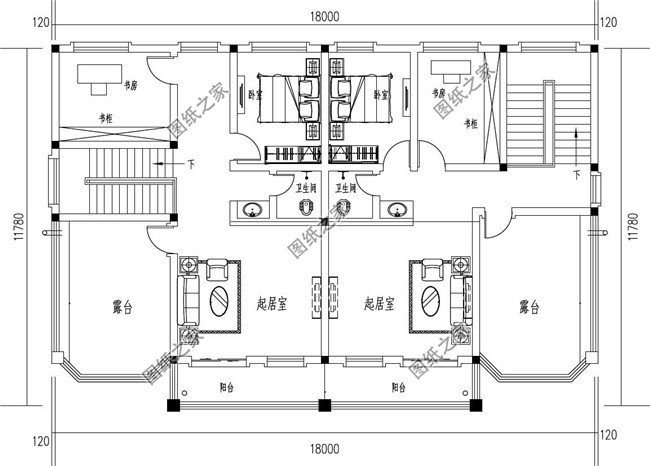

三層：起居室x2、臥室x2、書房x2、衛生間x2、陽臺、露臺x2；
圖紙目錄：
建 筑 圖：建筑施工說明、建筑構造設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖、門窗大樣圖、門窗表等；
結 構 圖：結構設計說明、大樣圖、基礎平面布置圖、一層柱配筋圖、二層柱配筋圖、三層柱配筋圖、一層頂梁平法施工圖、二層頂梁平法施工圖、頂層梁平法施工圖、一層頂板結構平面圖、二層頂板結構平面圖、頂層板結構平面圖、樓梯配筋圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、電氣設備材料表、等電位聯結做法、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等
本方案為A3施工圖+彩色效果圖，拿到即可施工。
