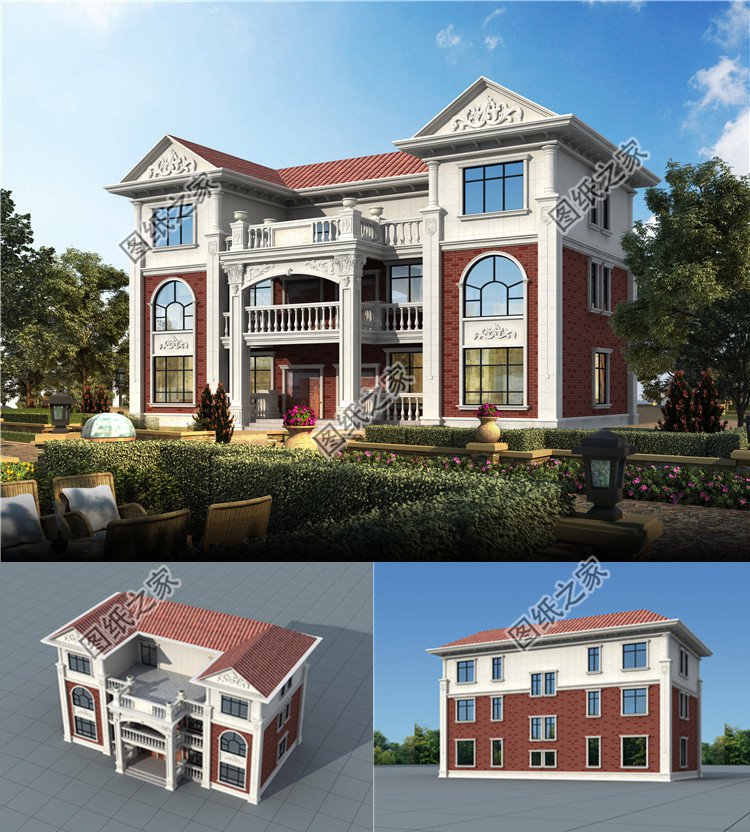

圖紙介紹：190平新農村三層（二層半）兄弟合建雙拼房屋設計圖，城里人看了都羨慕的別墅戶型，主體大紅色的真石漆外墻，給人的視覺感受非常舒適，線條優美流暢倉，搭配上紅色的屋頂，讓人眼前一亮，門頭也是非常大氣，整個戶型南北通透，采光充足，大露臺也是很實，是一款不可多得的精致作品。三層共用大露臺可布置成花園或者休閑陽光房。時尚大氣，見證兄弟情義
占地面積：19.6m*10m，192.8平方米左右，單戶96.4平左右；
建筑層高：三層；
建筑高度：12.774米（含屋頂）；
設計功能：

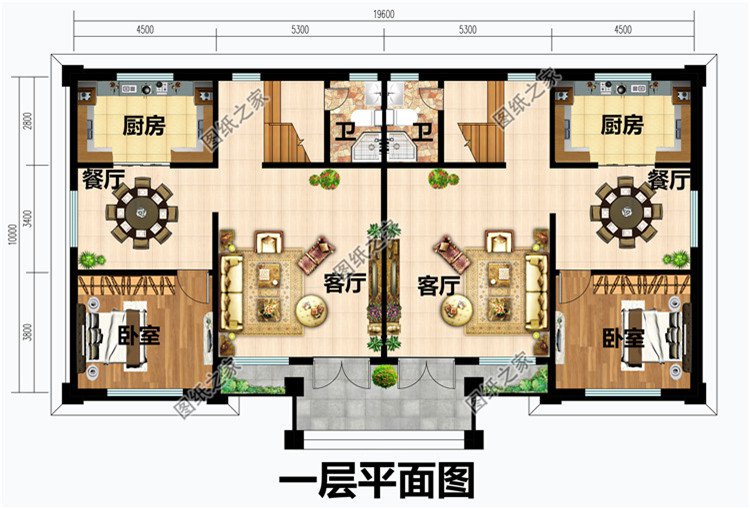

一層：客廳、餐廳、廚房、臥室、衛生間；

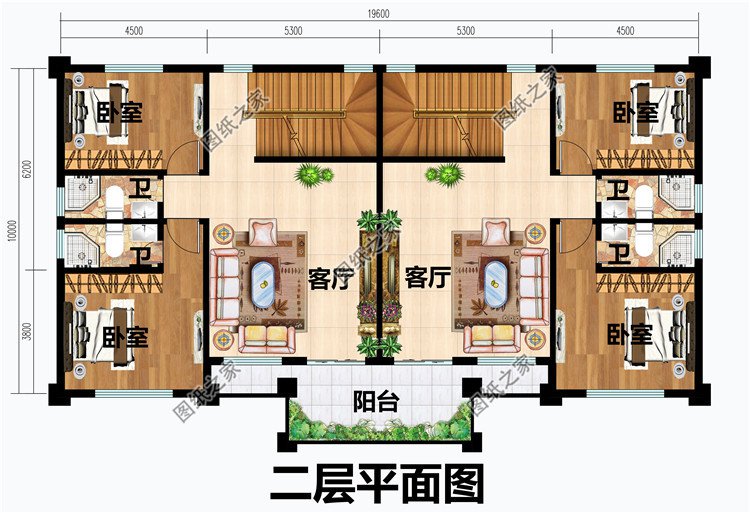

二層：客廳、臥室（帶衛生間）、臥室、共用陽臺；

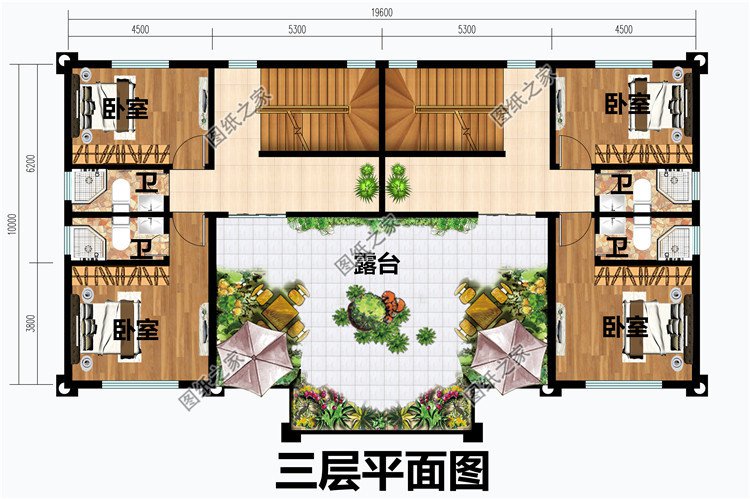

三層：洗衣房、臥室（帶衛生間）、臥室、衛生間、共用露臺；
圖紙目錄：
建 筑 圖：建筑施工說明、建筑構造設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖、門窗大樣圖、門窗表等；
結 構 圖：結構設計說明、大樣圖、基礎平面布置圖、一層柱配筋圖、二層柱配筋圖、三層柱配筋圖、一層頂梁平法施工圖、二層頂梁平法施工圖、頂層梁平法施工圖、一層頂板結構平面圖、二層頂板結構平面圖、頂層板結構平面圖、樓梯配筋圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、電氣設備材料表、等電位聯結做法、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等
本方案為A3施工圖+彩色效果圖，拿到即可施工。
