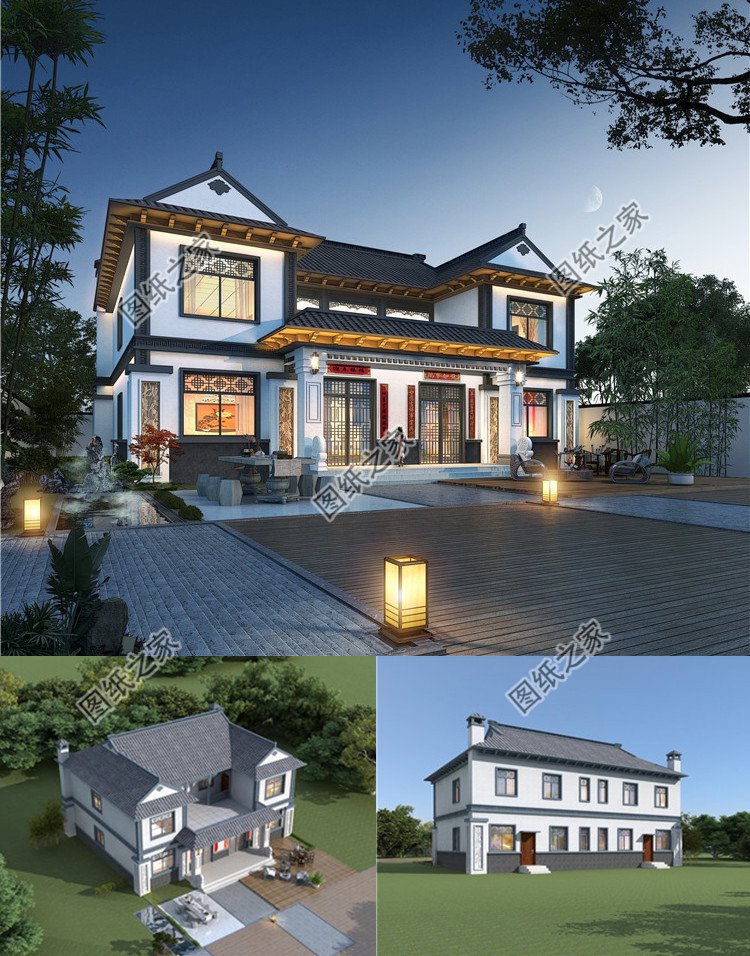

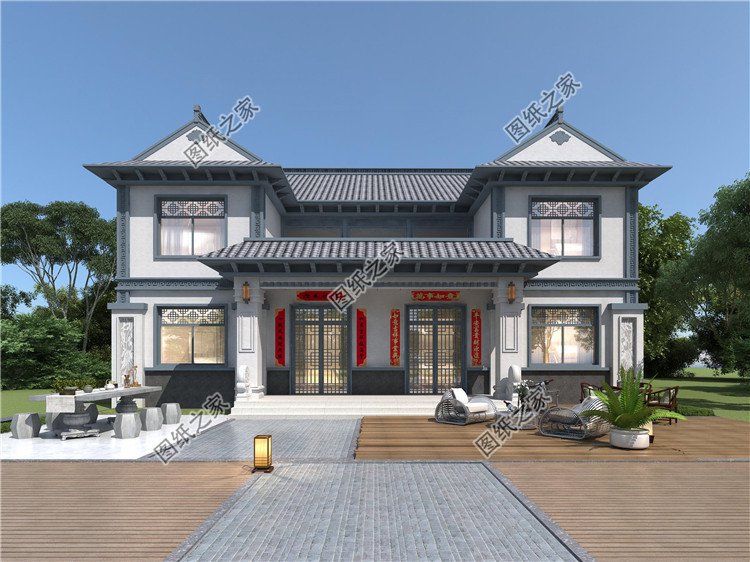

圖紙介紹：兄弟雙拼四合院設計圖，風水極好，合合美美，方正實用適合兄弟建！建筑為新中式風格的四合院形式，整體造型頗具復古韻味，傳統的屋面、門窗等部分均采用復古造型，減輕了整體視覺上的厚重感。門樓屋頂掛瓦的裝飾，木質大門、中式立柱、抱鼓石等中式元素，無不彰顯傳統文化的魅力。入戶正中堂為堂屋，兩戶獨用，農村舉辦活動的重要場所。東西兩戶布局差不多，一層每戶設計有廚房，餐廳，衛生間、雜物間。二層每戶的布局一致，四間臥室足夠一般家庭居住使用了。
占地面積：17m*13m，221.9平方米左右,單戶110.9平方米左右；
建筑層高：二層
建筑高度：9.905米
設計功能：

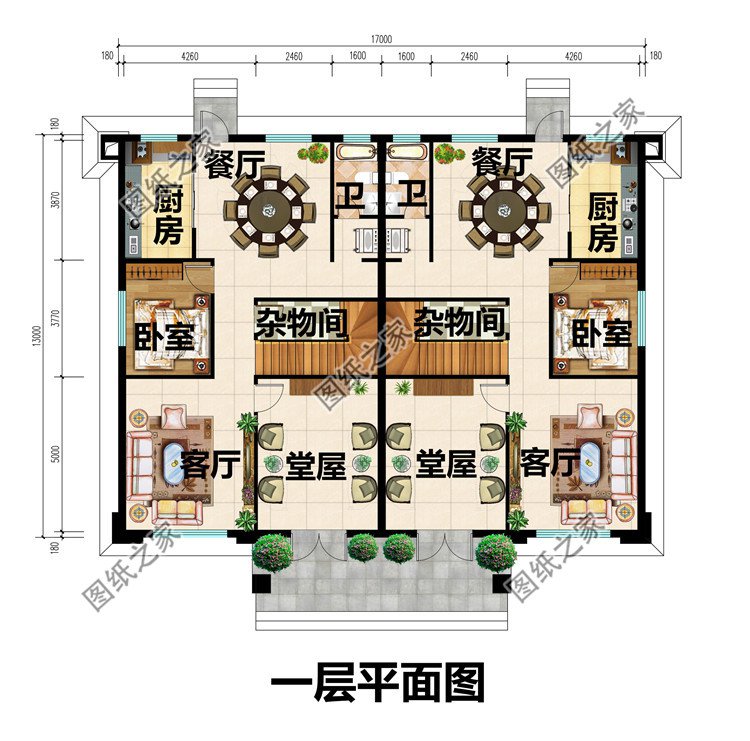

一層房屋戶型：堂屋、客廳、廚房、餐廳、衛生間、臥室、雜物間；

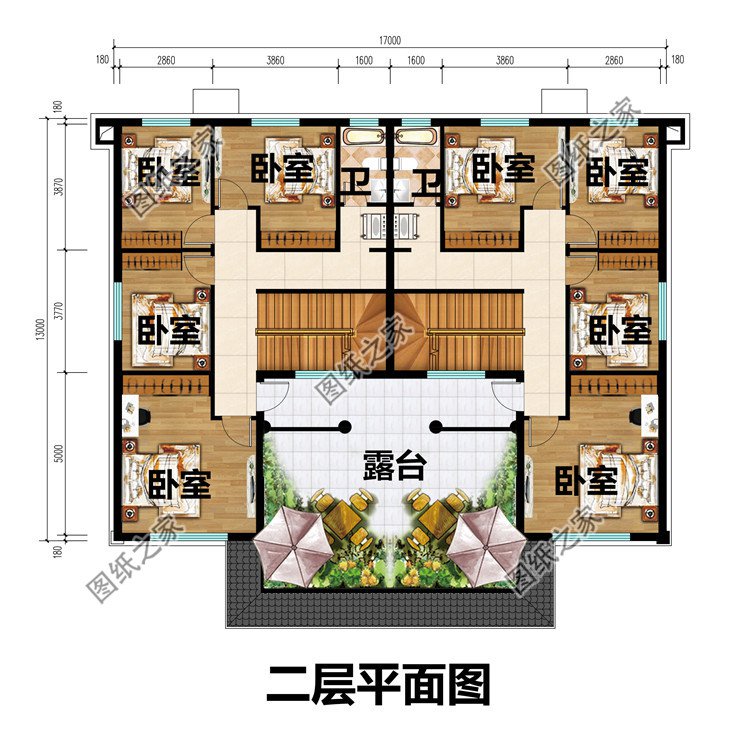

二層房屋戶型：臥室X4、衛生間、共用露臺；

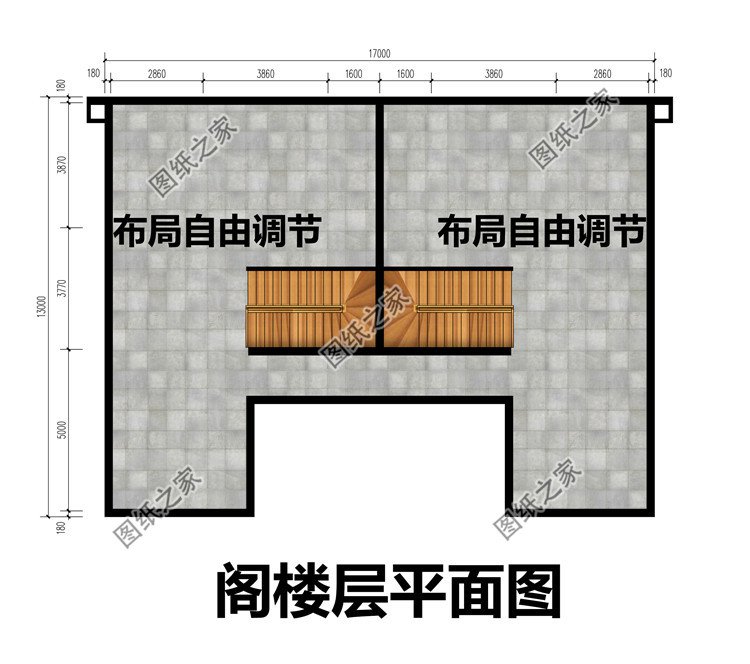

圖紙目錄：
建 筑 圖：建筑施工說明、建筑構造設計說明、一層平面圖、二層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、門斗大樣圖、樓梯大樣圖、節點大樣圖、門窗表等；
結 構 圖：結構設計說明、結構常用大樣圖、基礎平面布置圖、一層頂梁結構平面圖、一層頂板結構平面圖、閣樓層梁結構平面圖、閣樓層板結構平面圖、坡屋頂梁結構平面圖、坡屋頂板結構平面圖、樓梯配筋大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、屋頂給排水平面圖、衛生間給排水詳圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、一層照明平面圖、二層照明平面圖、一層插座平面圖、二層插座平面圖、一層弱電平面圖、二層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等；
全套圖紙+高清效果圖，拿到即可施工！
