圖紙介紹：農村堂屋共用的三層兄弟別墅設計圖紙，倆兄弟合建自建房這樣設計沒錯！該棟別墅主墻面主要用黃色瓷磚與棕色面磚來裝飾，屋面蓋以紅色的釉面瓷瓦。堂屋是兩家共用的，二層每戶都設有3間臥室，室外設有長走廊陽臺，滿足該層晾曬需要。三層每戶都設有2間臥室，室外是共用的大露臺。
占地面積：18.76m*10.26m，187.033平方米左右，單戶93.52平左右；
建筑層高：三層；
建筑高度：12.051米（含屋頂）；
設計功能：

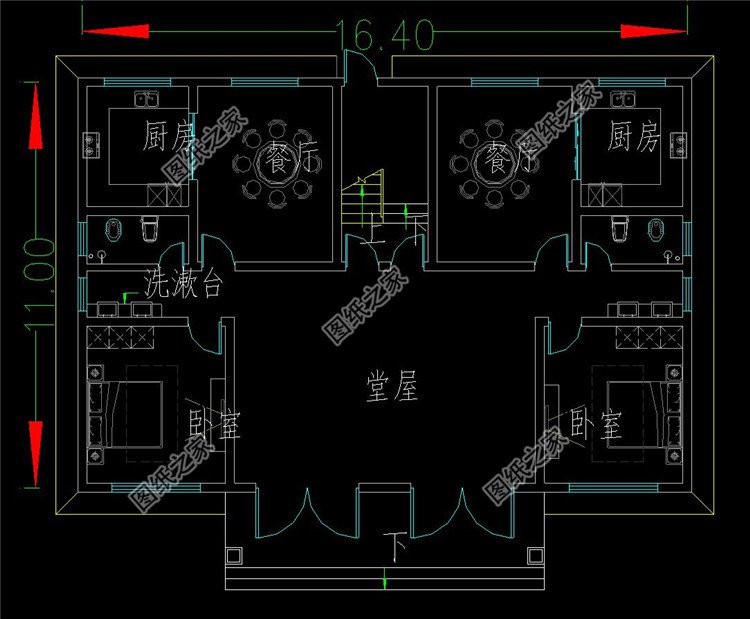

一層：堂屋、客廳、餐廳、廚房、臥室、洗漱臺；

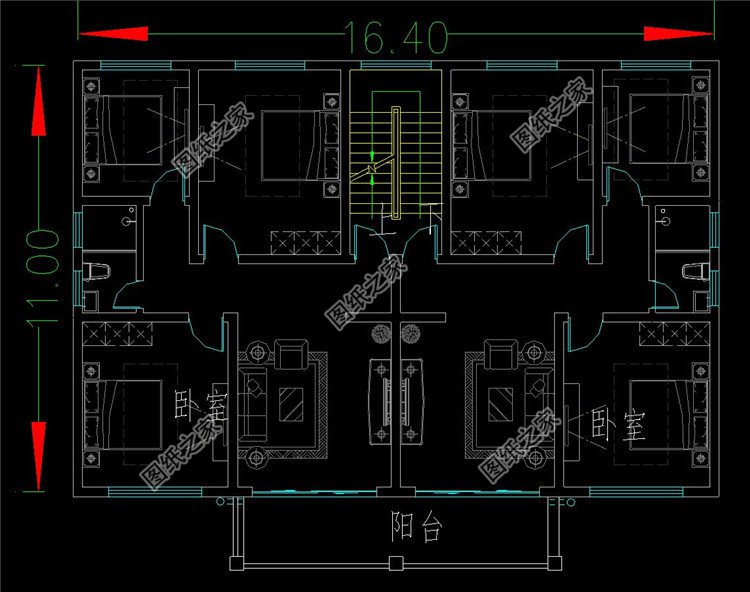

二層：起居室、臥室x3、衛生間、陽臺；

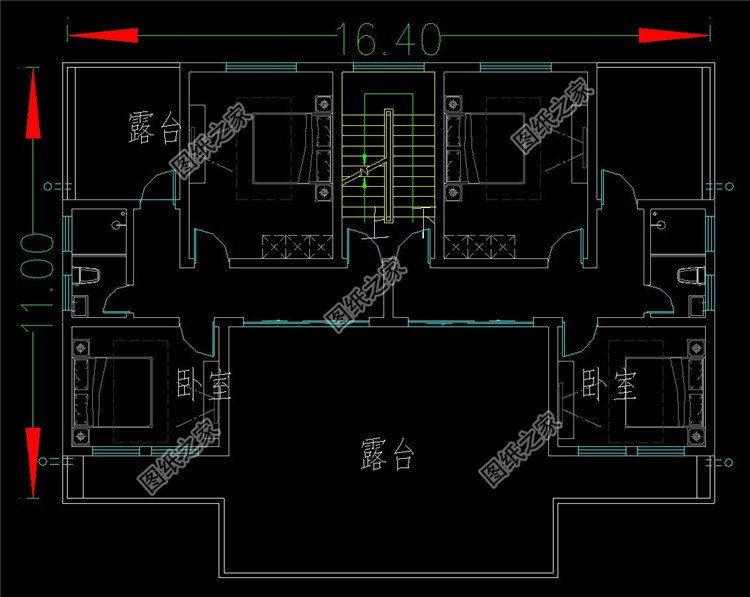

三層：臥室x2、衛生間、露臺x3；
圖紙目錄：
建 筑 圖：建筑施工說明、建筑構造設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖、門窗大樣圖、門窗表等；
結 構 圖：結構設計說明、大樣圖、基礎平面布置圖、一層柱配筋圖、二層柱配筋圖、三層柱配筋圖、一層頂梁平法施工圖、二層頂梁平法施工圖、頂層梁平法施工圖、一層頂板結構平面圖、二層頂板結構平面圖、頂層板結構平面圖、樓梯配筋圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、電氣設備材料表、等電位聯結做法、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等
