圖紙介紹：四層歐式雙拼大別墅設計圖，23.7x11.7米空間大，氣派顯高端，雙拼別墅能夠讓兩家人生活在同一屋檐下，彼此照顧卻又能保證各自獨立與隱私。處尊居顯，不需刻意修飾，卻已在一磚一瓦間將大宅的尊容風范顯露無疑。這套雙拼別墅，典雅恢弘，氣質不凡；用房子作為媒介，連動你與鄉村生活的關系，為你開啟悠然富足的鄉村美妙生活。窗戶十分充足，做到南北通透，一室一窗，擁有良好的采光和通風功能。四層高的設計不僅在外觀上更顯高端，也能增強功能布局，提供別墅的容納率。
占地面積：23.76m*11.76m，288平方米左右，單戶144平左右；
建筑層高：三層；
建筑高度：17.45米（含屋頂）；
設計功能：

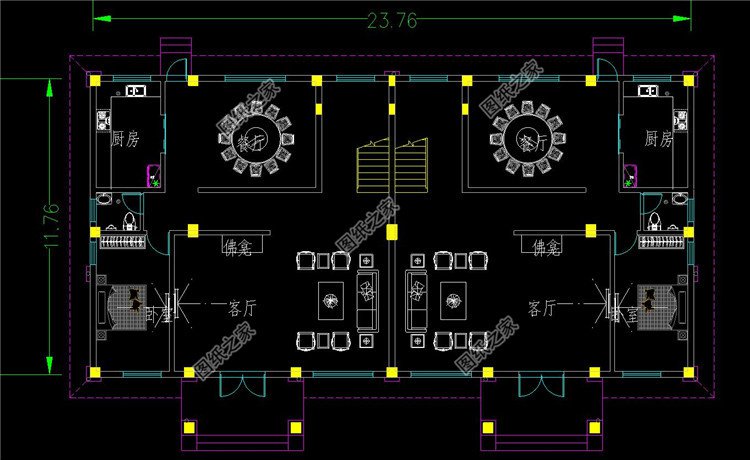

一層：神龕、客廳、廚房、餐廳、臥室、衛生間；

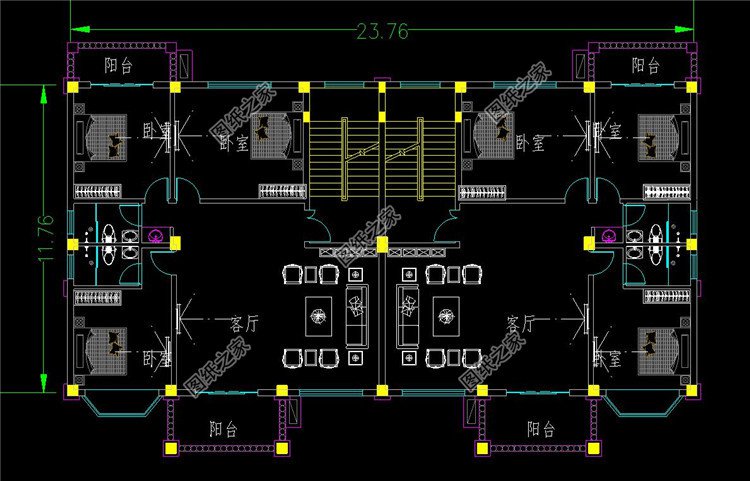

二層：客廳、臥室x2、臥室（帶衛生間）、衛生間、陽臺；

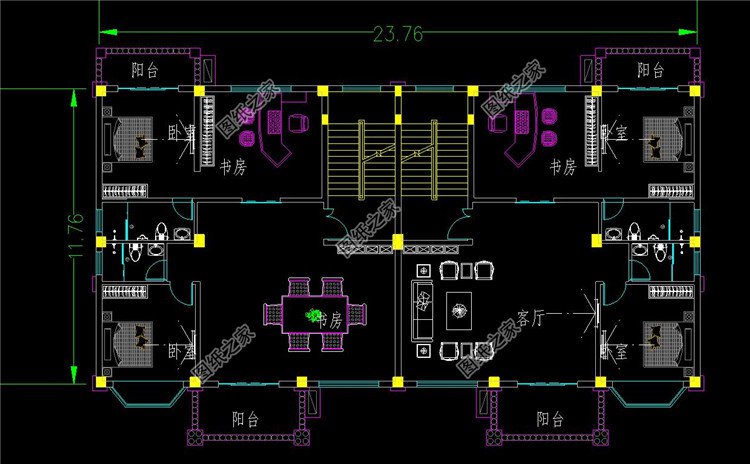

三層：客廳、臥室（帶書房、衛生間）、臥室、衛生間、陽臺；

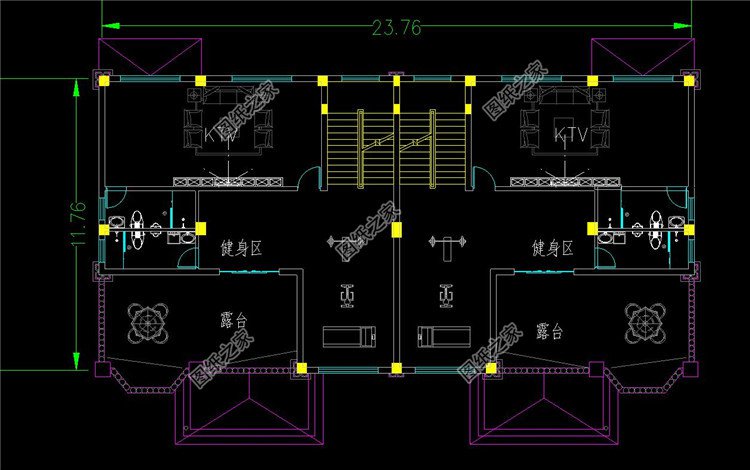

四層：健身區、KTV（帶衛生間）、衛生間、露臺；
圖紙目錄：
建 筑 圖：建筑施工說明、建筑構造設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖、門窗大樣圖、門窗表等；
結 構 圖：結構設計說明、大樣圖、基礎平面布置圖、一層柱配筋圖、二層柱配筋圖、三層柱配筋圖、一層頂梁平法施工圖、二層頂梁平法施工圖、頂層梁平法施工圖、一層頂板結構平面圖、二層頂板結構平面圖、頂層板結構平面圖、樓梯配筋圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、電氣設備材料表、等電位聯結做法、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等
本方案為A3施工圖+彩色效果圖，拿到即可施工。
