圖紙預覽及簡介：[僅是局部效果預覽，詳細圖紙請下載附件查看]
建筑占地面積：13.74米×17.14米；
建筑層數：三層；
屋頂形式：坡屋面，總高度14.067米（含屋頂）；
設計功能：

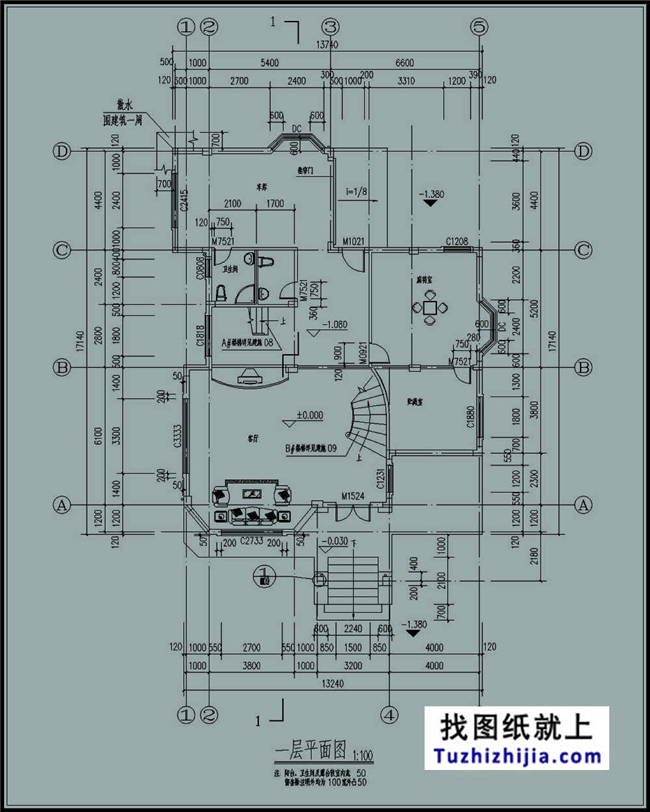

一層（178平方米）：客廳、儲藏室、麻將室、衛生間、車庫；

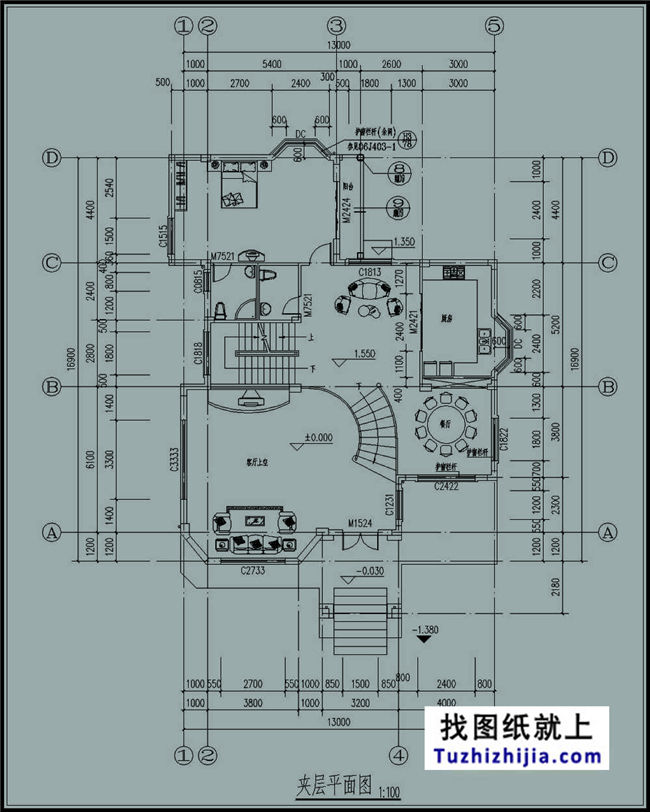

夾層（117平方米）：客廳上空、廚房、餐廳、衛生間、臥室；

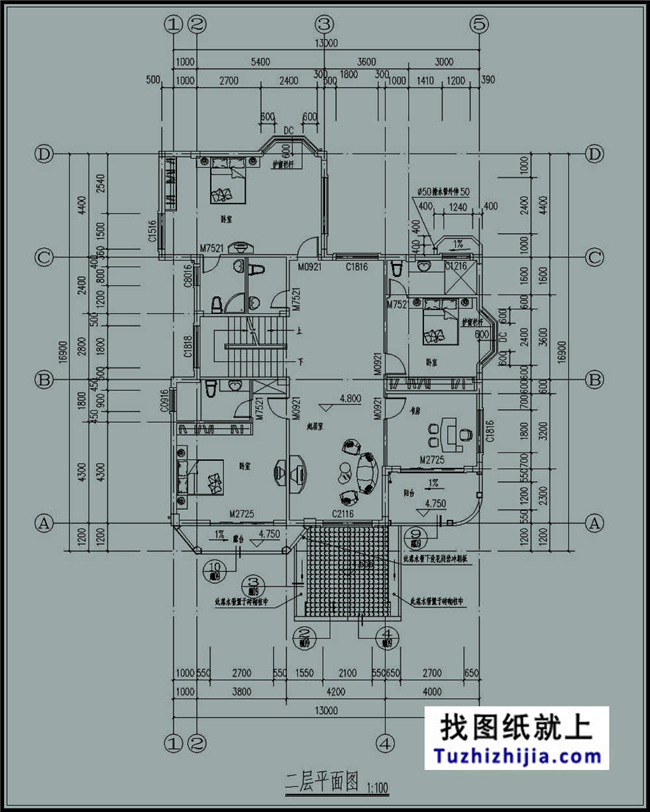

二層（172平方米）：起居室、臥室（附衛生間）、書房、陽臺、臥室（附衛生間）、衛生間、臥室（附衛生間）；

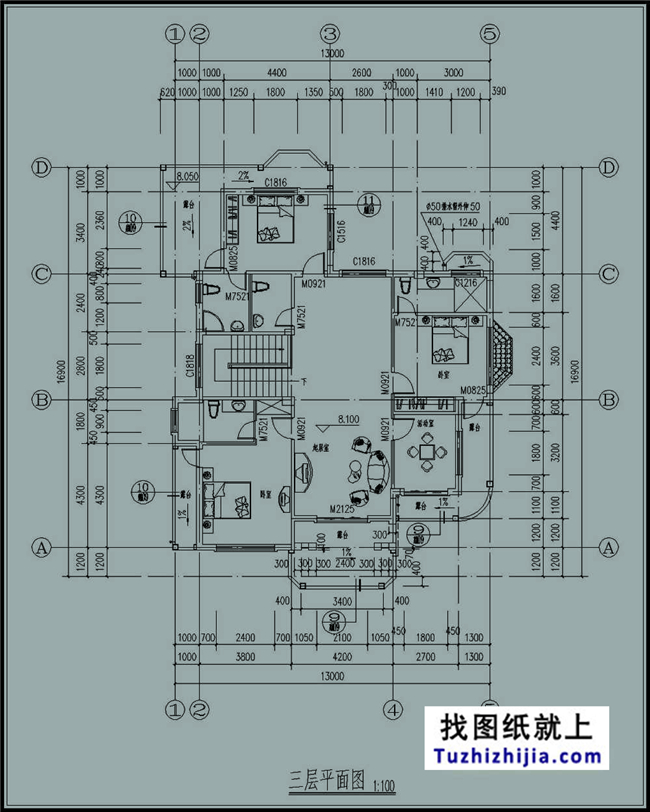

三層（140平方米）：起居室、臥室（附衛生間）、活動室、露臺、臥室（附衛生間）、衛生間、臥室（附衛生間）。
圖紙目錄:

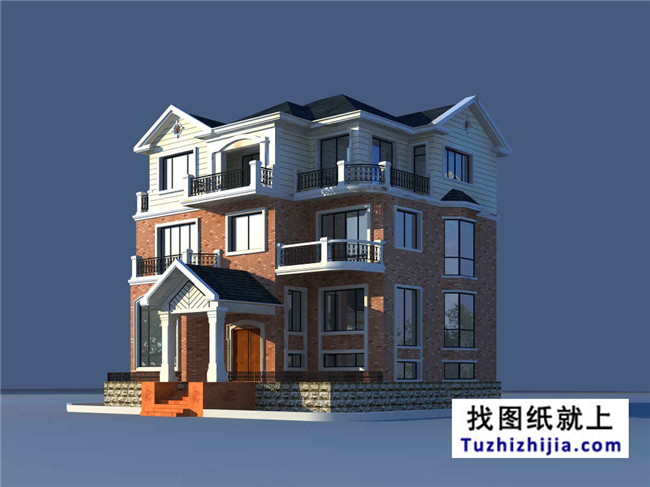

(查看本圖紙需要安裝天正建筑CAD插件)：效果圖、建筑設計施工說明、一層平面圖、夾層平面圖、二層平面圖、三層平面圖、屋頂平面圖、1-1剖面圖、1-5軸立面圖、5-1軸立面圖、A-D軸立面圖、D-A軸立面圖、樓梯平面圖、樓梯剖面圖、節點詳圖、結構施工說明、基礎施工說明、夾層板配筋圖、1.500梁平法施工圖、二層板配筋圖、4.750梁平法施工圖、三層板配筋圖、8.050梁平法施工圖、架空層板配筋圖、11.350梁平法施工圖、坡屋面板配筋圖、14.020梁平法施工圖、基礎結構平面圖、-1.300~8.050柱平法施工圖、樓梯結構剖面圖、8.050~14.020柱平法施工圖。
