圖紙預覽及簡介：[僅是局部效果預覽，詳細圖紙請下載附件查看]
建筑占地面積：9.84米×12.42米，
占地面積：112.96㎡，
建筑面積：309.86㎡；
建筑層數：三層；
屋頂形式：坡屋頂，檐口高度9米，總高度11.535米；

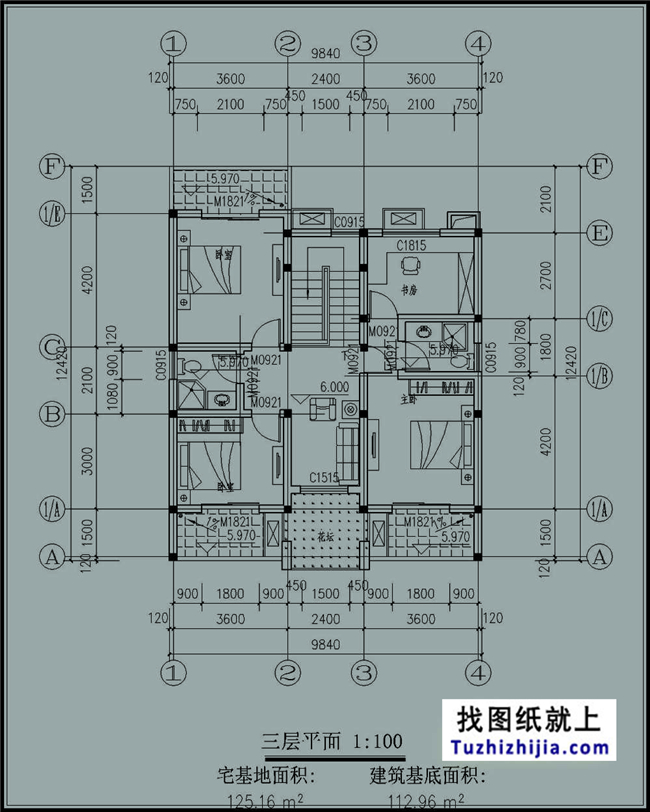

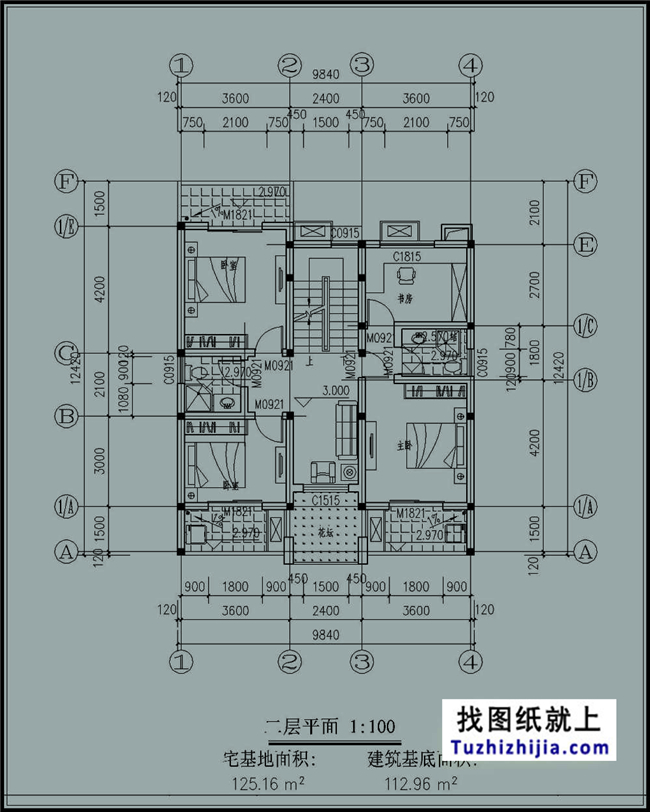

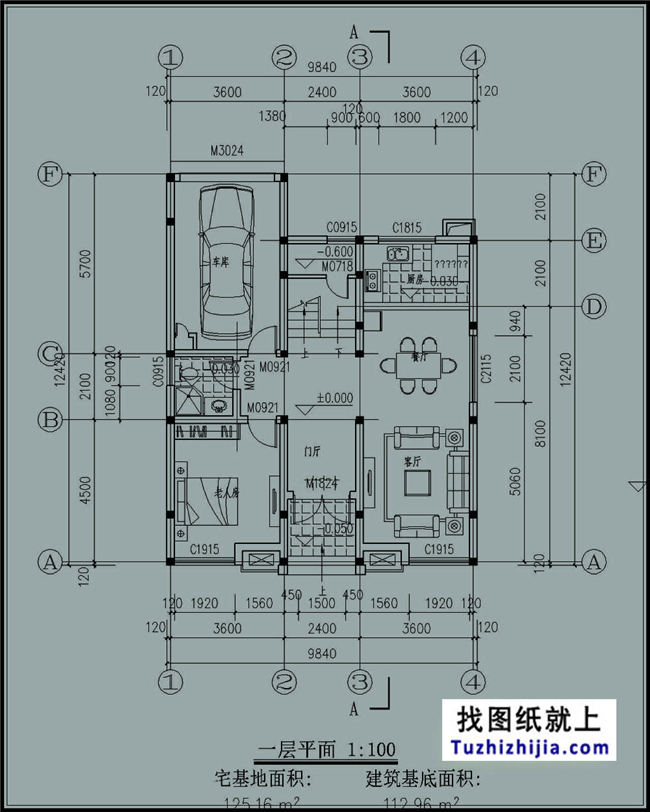

設計功能：一層：門廳、客廳、廚房、餐廳、衛生間、臥室、車庫、儲藏室；二層及三層：主臥室（附衛生間和書房及陽臺）、臥室（附陽臺）、衛生間、臥室（附陽臺）、花壇。
圖紙目錄：
建筑設計：效果圖、建筑設計總說明、門窗明細表、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、東西南北立面圖、A-A剖面圖；
結構設計：結構設計說明、基礎平面施工圖、一層梁平法施工圖、二層梁平法施工圖、三層梁平法施工圖、屋面梁平法施工圖、板頂標高為-0.050板配筋圖、板頂標高為2.950板配筋圖、板頂標高為5.950板配筋圖、屋面板配筋圖；
電氣設計：電器設計說明、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層配電及插座平面圖、二層配電及插座平面圖、三層配電及插座平面圖、一層等電位接地平面圖、建筑防雷平面圖、基礎接地平面圖、防雷、接地及安全設計說明、配電箱系統圖、
水施設計：給排水設計說明、圖例、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂層給排水平面圖、生活給水及雨水排水系統示意圖、生活排水系統示意圖、衛生間給排水詳圖。
