圖紙介紹：新農村經典歐式三層復式樓自建房設計圖，旋轉樓梯設計別墅戶型，130平左右，棕色文化石和灰色噴漆的巧妙搭配，溫馨有活力，拱形落地窗寬敞又通透，雙羅馬柱加精致雕花，盡顯大氣之美
占地面積：11.5m*10.7m，127.528平方米左右；
建筑層高：三層；
建筑高度：12.543米（含屋頂）；
設計功能：
一層戶型：客廳、餐廳、廚房、臥室（帶衛生間）、臥室、衛生間；

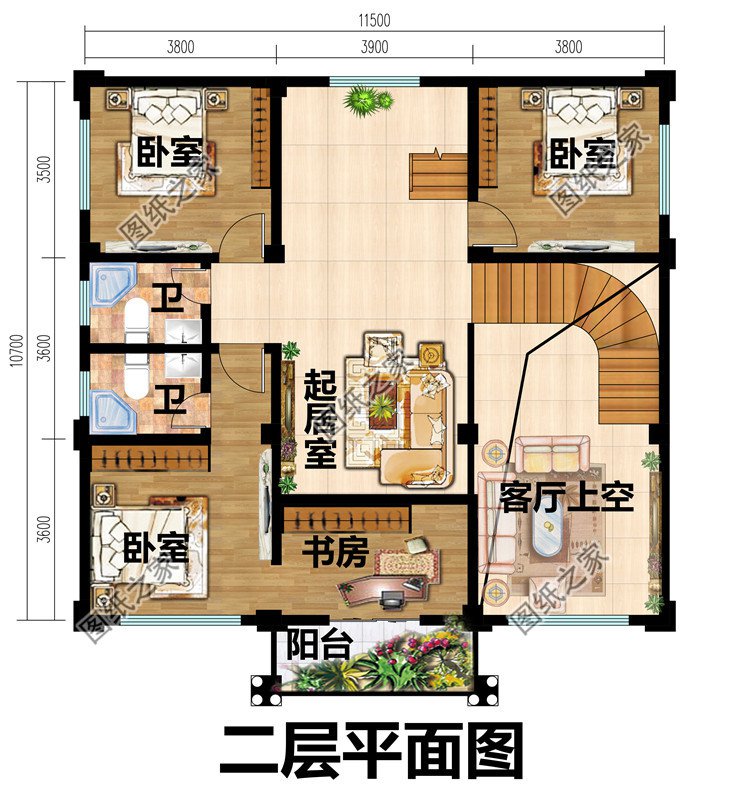

二層戶型：客廳上空、起居室、臥室（帶衛生間、衣帽間兼書房）、臥室x2、衛生間；

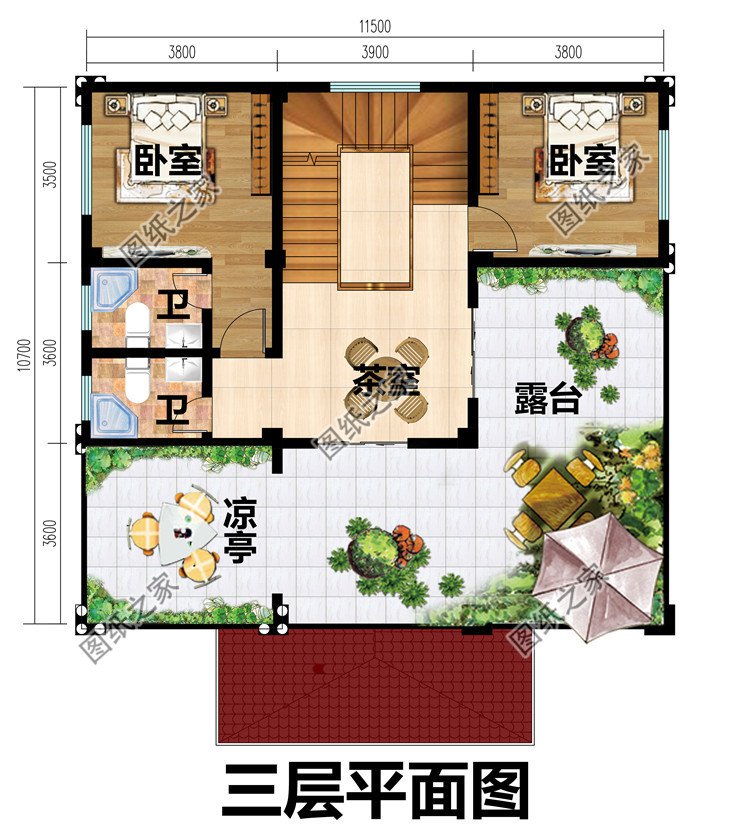

三層戶型：茶室、臥室（帶衛生間）、臥室、衛生間、露臺、亭子；
圖紙目錄：
建 筑 圖：建筑設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓
梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、基礎大樣圖、一層梁結構平面圖、二層梁結構平面圖、三層梁結構平面圖、屋頂梁結構平面圖、二層板結構平面圖、三層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、接地平面圖、屋頂防雷平面圖等；
本套方案包含全套A3設計圖+彩色效果圖。
