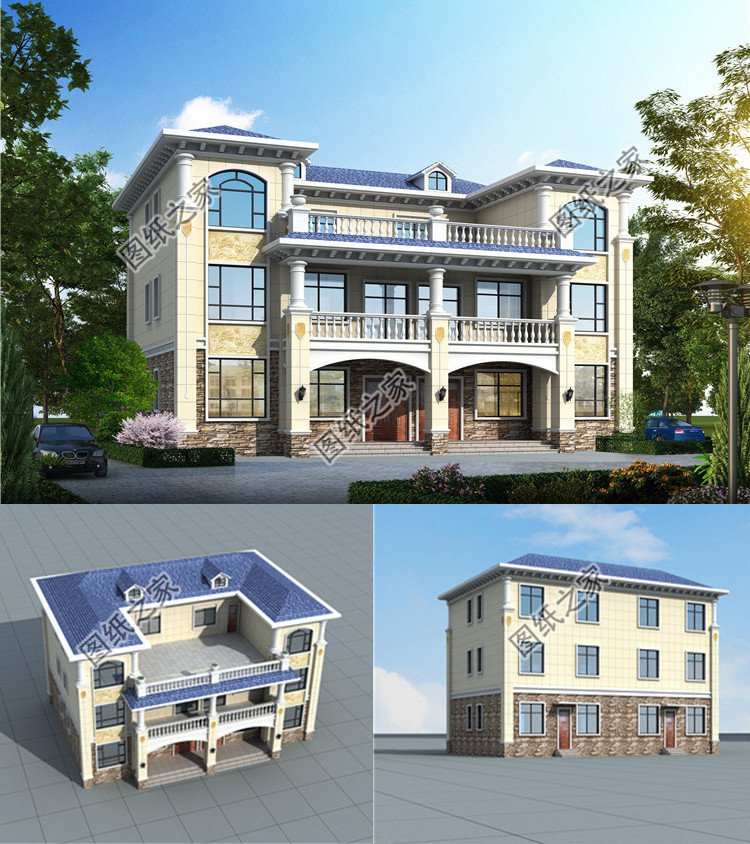

圖紙介紹：三層（兩層半）雙拼新農村別墅設計圖紙及外觀效果圖，設計公共大露臺，相親相愛一家人！新農村兄弟雙拼自建房戶型，這樣不僅可以節省開支，還能避免婆媳矛盾，而且時尚簡約的造型,怎樣都不會過時，兄弟都說好！外墻面棕色系的文化石和米黃色石漆交相呼應，伸出式門檐和陽臺不僅增加了利用空間而且使房子凹凸有致，看起來大氣又舒適，共門廊設計，大門處用方形羅馬柱裝飾，藍色琉璃瓦的覆蓋，體現出整棟別墅的清新靚麗之感。三層共用的大露臺，不僅滿足了農村生活的晾曬需求，還是親朋好友聚會的絕佳場地。
占地面積：17.76m*11.76m，206.712平方米左右，單戶103平左右；
建筑層高：三層；
建筑高度：12.091米（含屋頂）；
設計功能：
一層：堂屋、客廳、餐廳、廚房、臥室（帶衛生間）、儲藏間、衛生間；

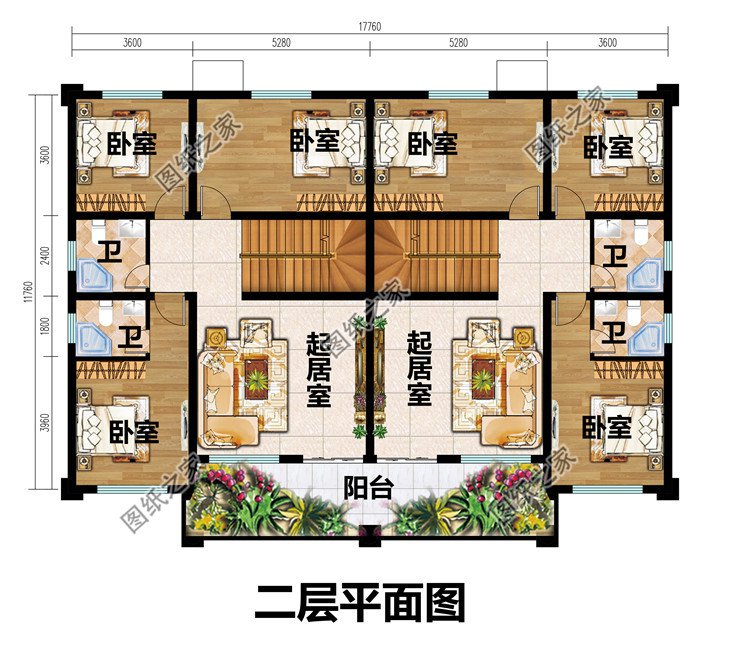

二層：客廳、臥室（帶衛生間）、臥室x2、衛生間、共用陽臺；

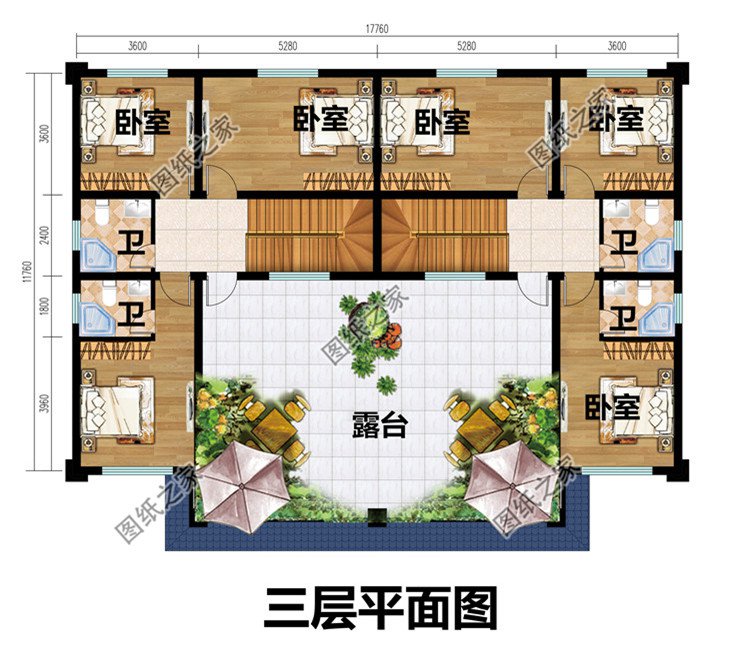

三層：臥室（帶衛生間）、臥室x2、衛生間、共用露臺；
圖紙目錄：
建 筑 圖：建筑施工說明、建筑構造設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖、門窗大樣圖、門窗表等；
結 構 圖：結構設計說明、大樣圖、基礎平面布置圖、一層柱配筋圖、二層柱配筋圖、三層柱配筋圖、一層頂梁平法施工圖、二層頂梁平法施工圖、頂層梁平法施工圖、一層頂板結構平面圖、二層頂板結構平面圖、頂層板結構平面圖、樓梯配筋圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、電氣設備材料表、等電位聯結做法、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等
本方案為A3施工圖+彩色效果圖，拿到即可施工。
