圖紙介紹：農村自建四層百萬豪宅別墅設計圖，客廳中空，茶室、書房、娛樂室都囊括其中，功能齊全，這樣的別墅建出來氣派到讓人羨慕。一層就布局的很寬敞大氣，廚房中設有后門，符合農村的生活習慣。樓梯設計上也采用了很多農村別墅設計中的慣用手法，從旋轉樓梯完成直角樓梯的切換，洋氣又節省空間。
占地面積：13.50m*16.3m，170平方米左右；
建筑層高：四層；
建筑高度：16.6米（含屋頂）；
設計功能：

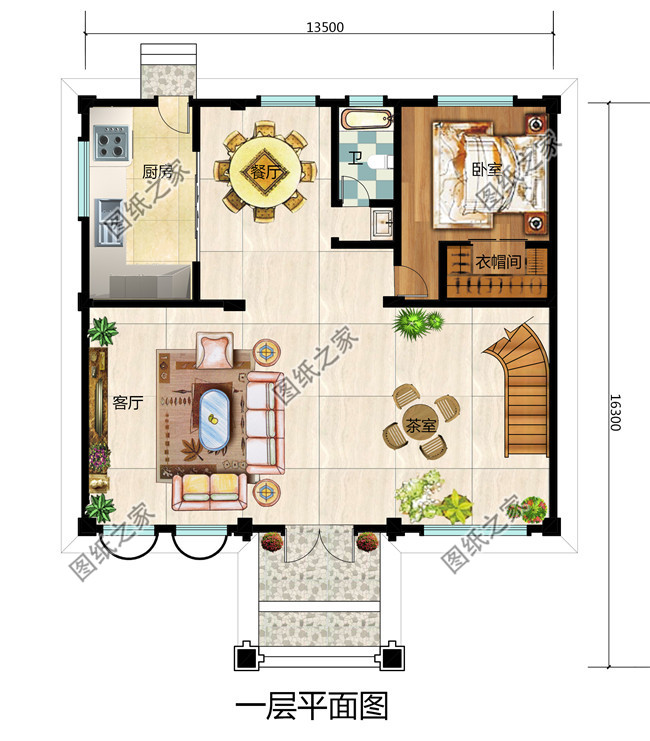

一層戶型展示：客廳、廚房、餐廳、茶室、臥室、衛生間；

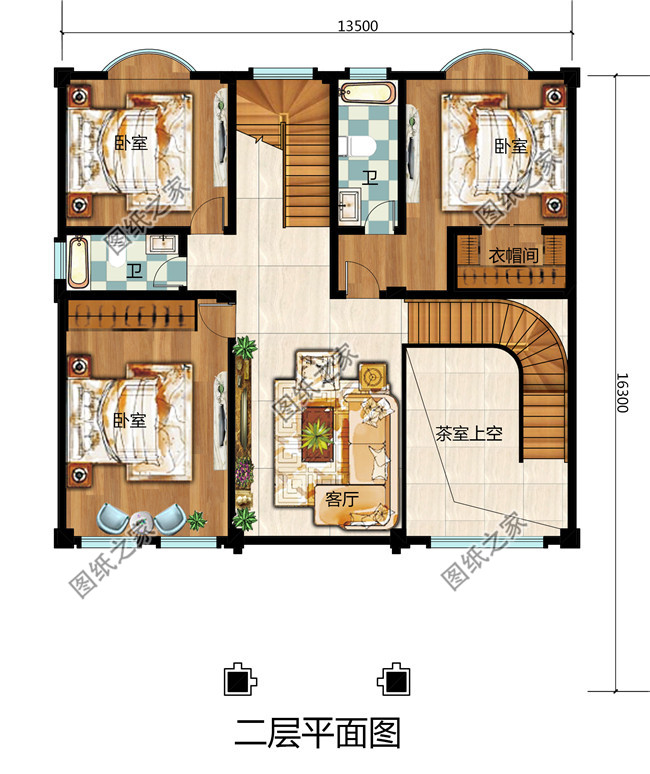

二層戶型展示：客廳上空、客廳、臥室（帶衛生間、衣帽間）、臥室×2、公衛；

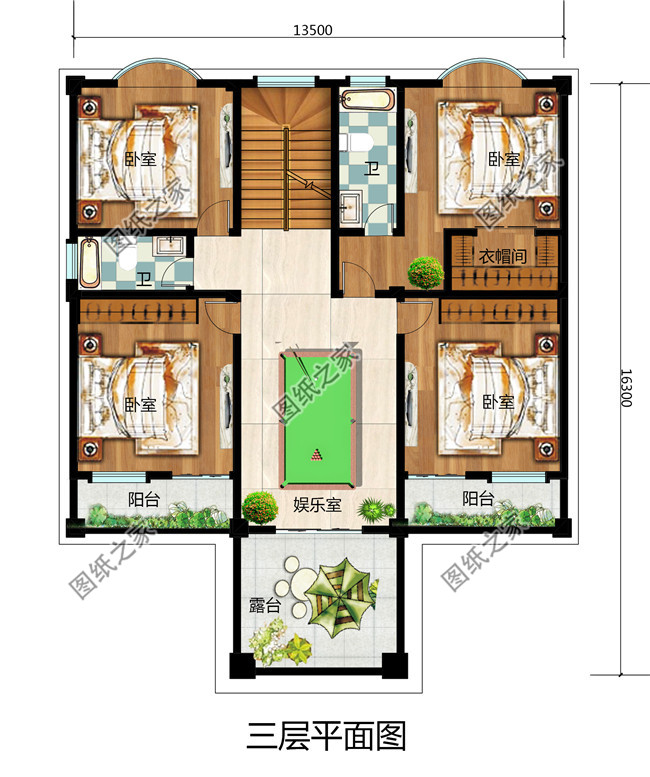

三層戶型展示：娛樂室、臥室（帶衛生間、衣帽間）、臥室×3、公衛、陽臺、露臺；
四層戶型展示：棋牌室、書房、涼亭、臥室×2、露臺；
圖紙目錄：
建筑圖：建筑設計說明、一層平面圖、二層平面圖、三層平面圖、四層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、一層頂梁結構平面圖、一層頂板結構平面圖、二層頂梁結構平面圖、二層頂板結構平面圖、三層頂梁結構平面圖、三層頂板結構平面圖、坡屋頂梁結構平面圖、坡屋頂板結構平面圖、樓梯配筋大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、四層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、四層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、四層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、四層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等；
本套圖紙含全套A3施工圖+高清效果圖，拿到即可施工！
