圖紙介紹：新農村小戶型4層別墅設計圖紙及效果圖大全，三層半自建房戶型圖，平屋頂設計，帶健身房，這款四層別墅是典型的平屋頂設計，平屋頂用在高層的別墅當中是比較美觀的。四層的別墅一般造價都不低，但是建這一棟別墅，不僅顏值有了、面子占了，且能給自己省錢，好的不能再好的戶型了。
占地面積：8.18m*11.65m，95平方米左右；
建筑層高：四層；
建筑高度：15.74米（含屋頂）；
設計功能：

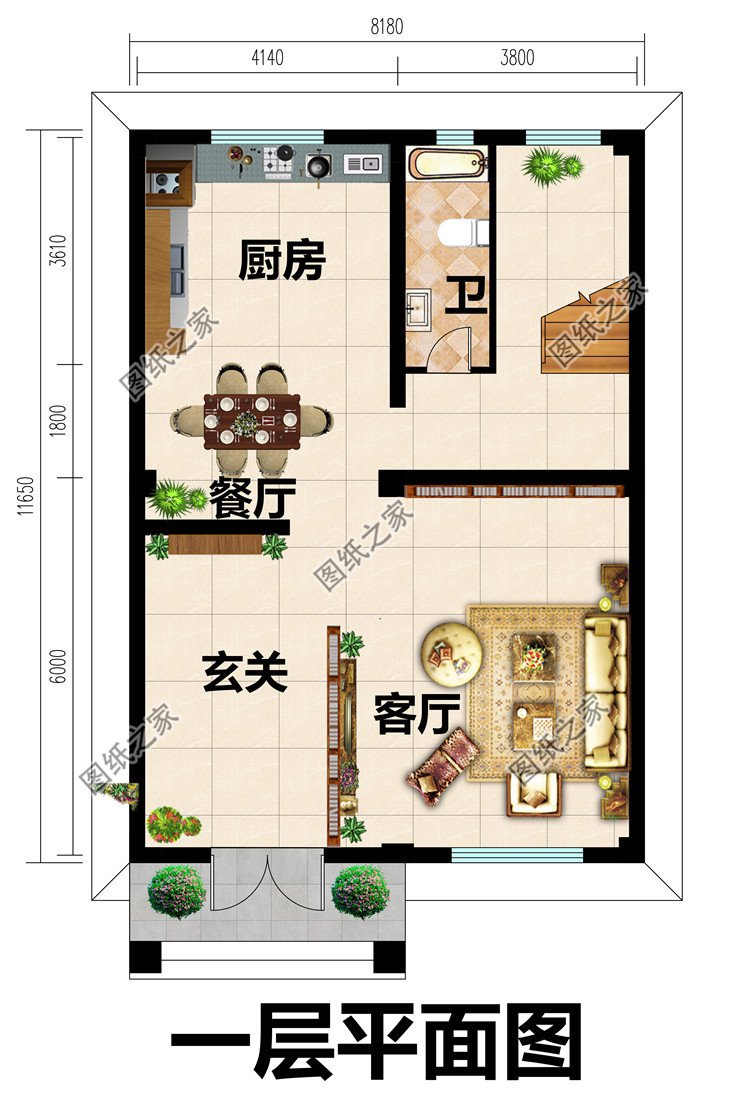

一層戶型：玄關、客廳、廚房、餐廳、衛生間；

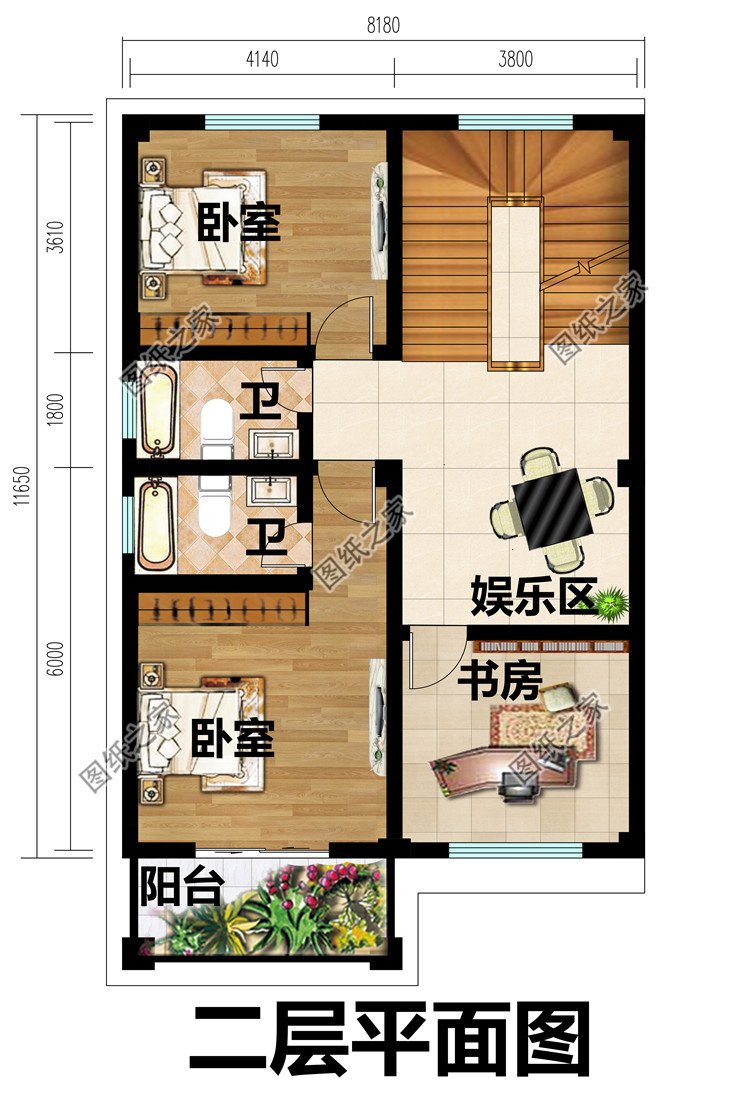

二層戶型：客廳、書房、臥室（帶衛生間衣帽間）、臥室、衛生間、陽臺；

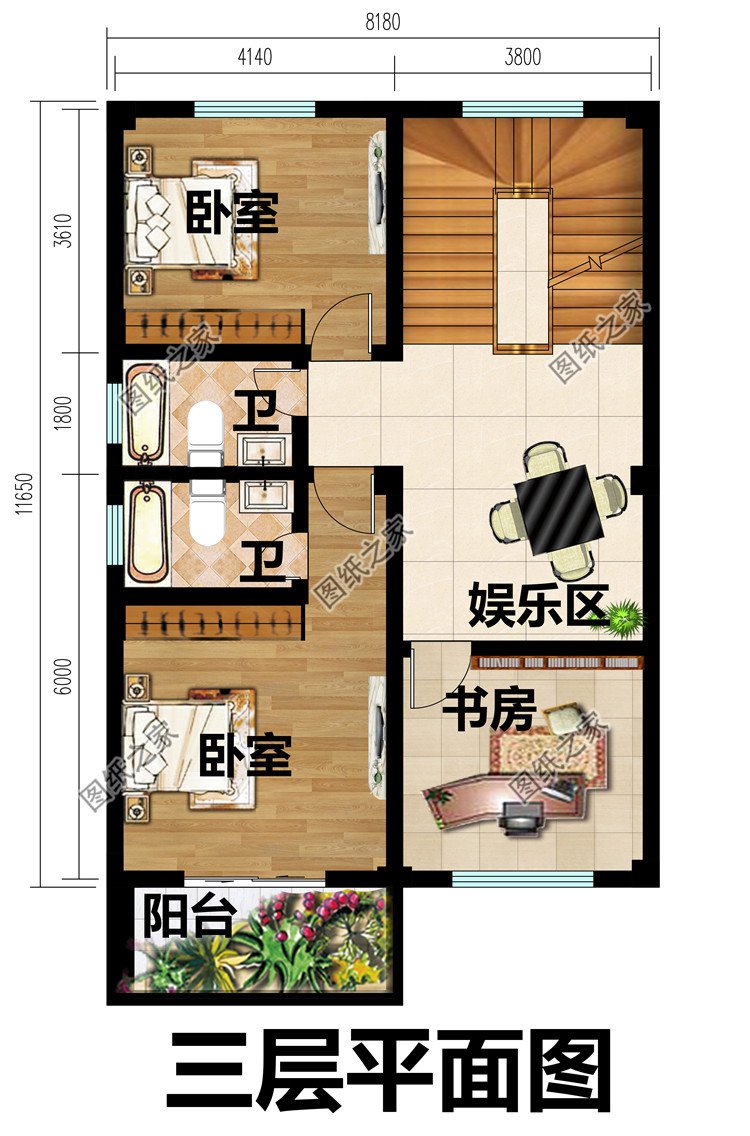

三層戶型：客廳、書房、臥室（帶衛生間衣帽間）、臥室、衛生間、陽臺；

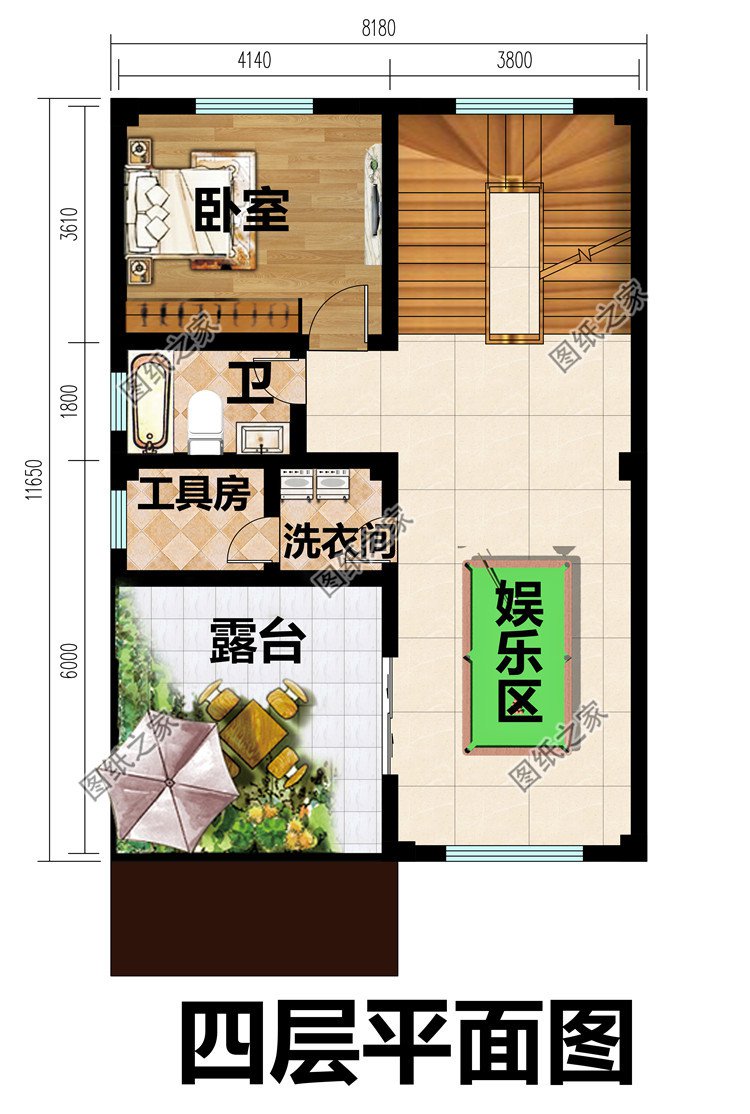

四層戶型：臥室、健身房、工具房、洗衣房、衛生間、露臺；
圖紙目錄：
建筑圖：建筑設計說明、一層平面圖、二層平面圖、三層平面圖、四層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、一層頂梁結構平面圖、一層頂板結構平面圖、二層頂梁結構平面圖、二層頂板結構平面圖、三層頂梁結構平面圖、三層頂板結構平面圖、坡屋頂梁結構平面圖、坡屋頂板結構平面圖、樓梯配筋大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、四層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、四層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、四層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、四層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等；
本套圖紙含全套A3施工圖+高清效果圖，拿到即可施工！
