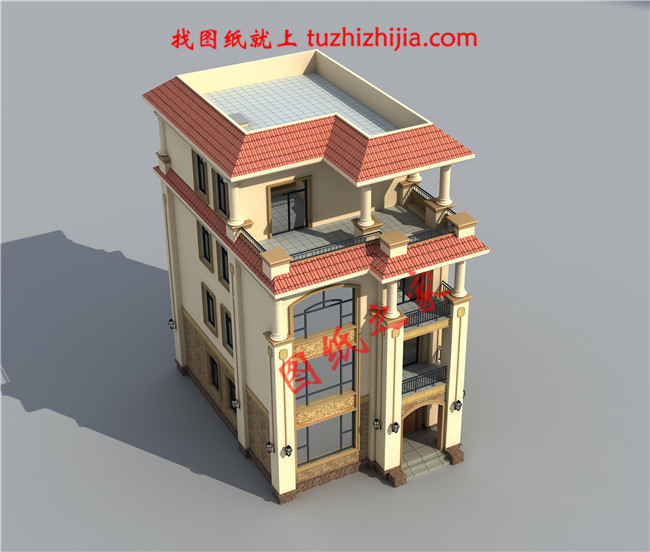

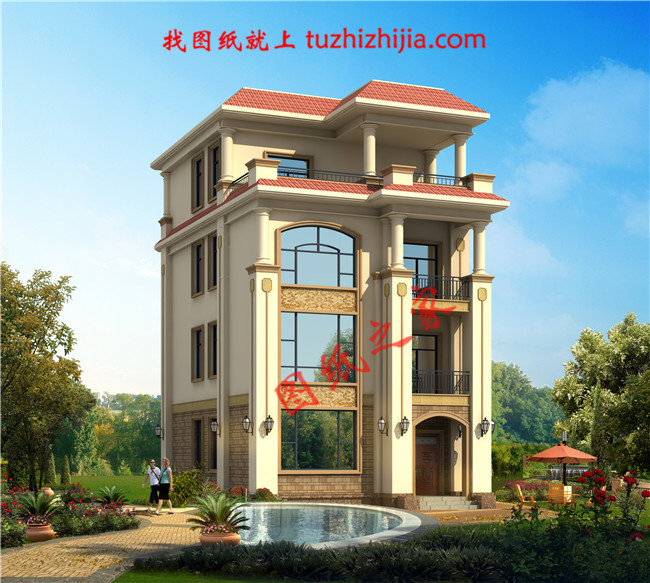

圖紙介紹：8.5×12米四層歐式房屋設計圖紙，占地100平，落地窗中嵌入了雕花，更添了幾分精致，裝飾柱立體感強，整體給人一種對稱的和諧美，露臺加強別墅通風采光作用，也可以晾曬衣物被子，屋頂還搭了涼亭，可以綠化成空中花園，一定會成為一道靚麗的風景。
占地面積：8.5m*12.2m，100平方米左右；
建筑層高：四層；
建筑高度：15.3米（含屋頂）；
設計功能：

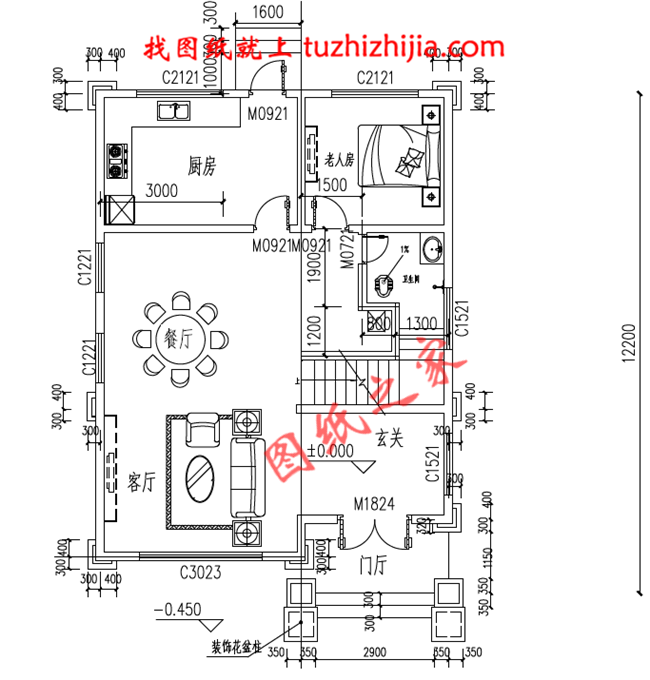

一層戶型展示：玄關、客廳，餐廳，廚房、老人房、衛生間；

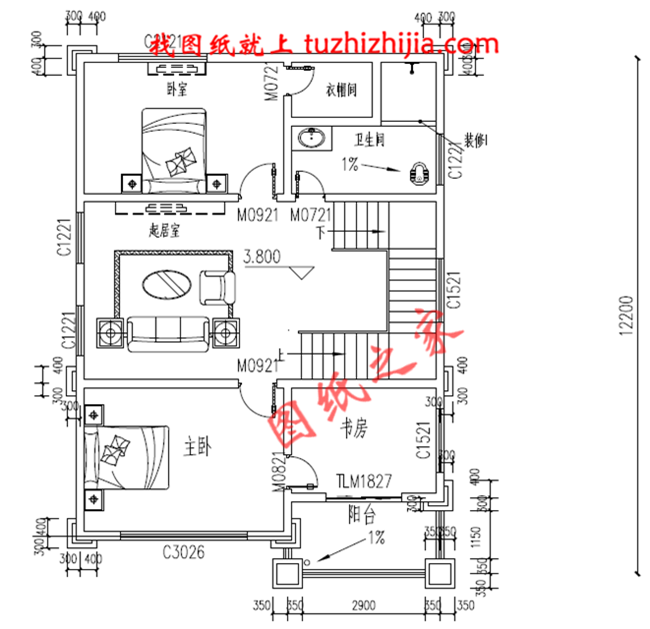

二層戶型展示：起居室、主臥（帶書房、陽臺）、臥室（帶衣帽間）、衛生間；

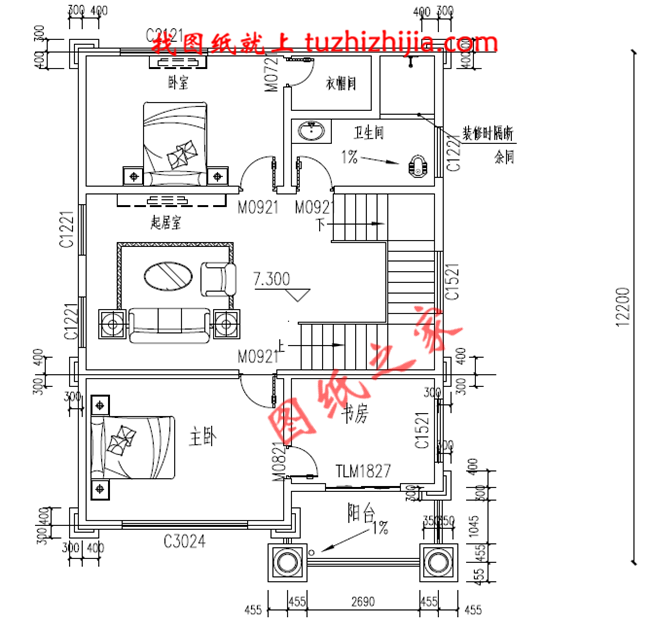

三層戶型展示：起居室、主臥（帶書房、陽臺）、臥室（帶衣帽間）、衛生間；

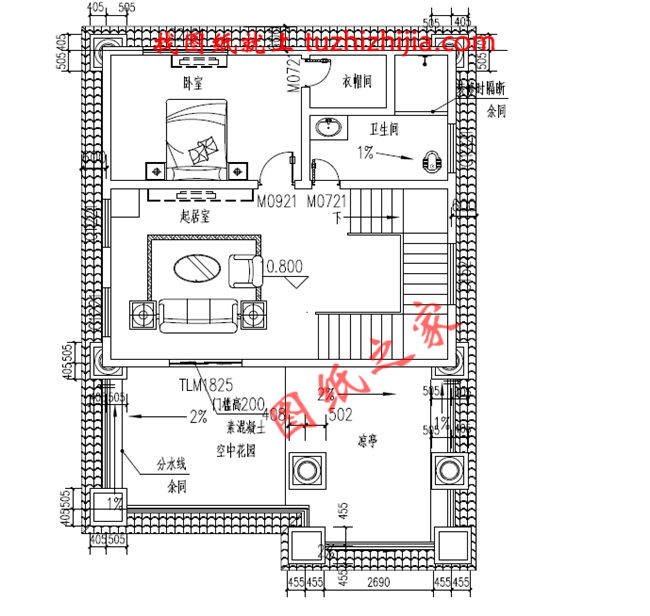

四層戶型展示：起居室、臥室（帶衣帽間）、衛生間、涼亭、大露臺；
圖紙目錄：
建筑圖：建筑設計說明、建筑構造設計說明、一層平面圖、二層平面圖、三層平面圖、四層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、各層梁結構圖、各層板結構圖、樓梯配筋大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、四層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、四層照明平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、四層弱電平面圖、基礎接地平面圖等；
本套圖紙含全套A3施工圖+高清效果圖，拿到即可施工！
