圖紙介紹：本戶型為140平四層復式別墅房屋設計圖，帶效果圖，外觀高端大氣，內部空間利用高、功能齊全，分區合理，一層門廳隔斷可以不建，這樣更敞亮，二層如果需要客廳，可以把書房的隔斷去掉。
占地面積：12.40m*11.80m，140平方米左右；
建筑層高：四層；
建筑高度：15.57米（含屋頂）；
設計功能：

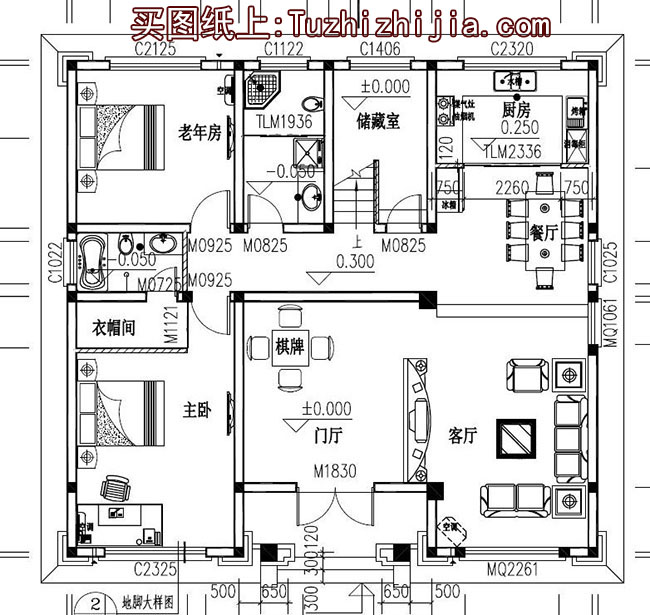

一層戶型展示：門廳（隔斷可以不建，更敞亮）、客廳、餐廳、廚房、主臥（帶衣帽間和衛生間）、臥室、衛生間、儲藏間（樓梯下面）；

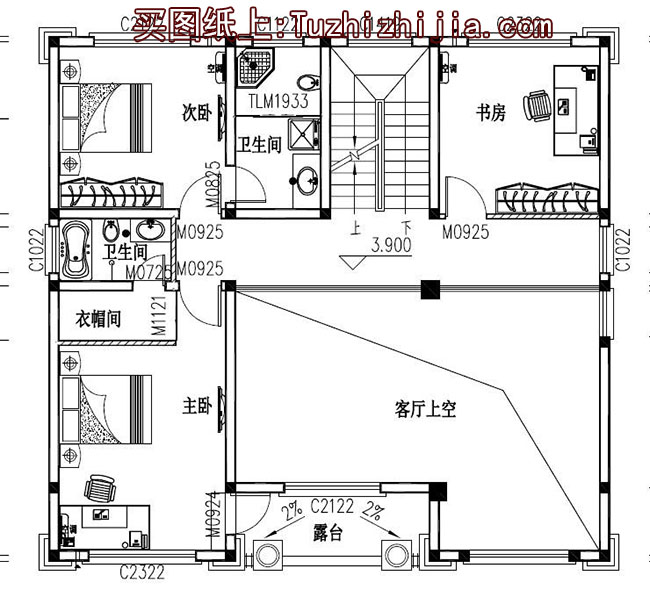

二層戶型展示：客廳上空、主臥（帶衣帽間和衛生間）、臥室、書房（去掉隔斷可以做小客廳）、衛生間、露臺；
三層戶型展示：主臥（帶衣帽間和衛生間）、兒童房（帶衛生間）、次臥x2、書房、衛生間、陽臺x3；
四層戶型展示：家庭影院室、健身房、陽光房、換衣室、衛生間、露臺；
圖紙目錄：
建筑圖：建筑設計說明、一層平面圖、二層平面圖、三層平面圖、四層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、一層頂梁結構平面圖、一層頂板結構平面圖、二層頂梁結構平面圖、二層頂板結構平面圖、三層頂梁結構平面圖、三層頂板結構平面圖、坡屋頂梁結構平面圖、坡屋頂板結構平面圖、樓梯配筋大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、四層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、四層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、四層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、四層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等；
本套圖紙含全套A3施工圖+高清效果圖，拿到即可施工！
