圖紙介紹:鄉村高檔四層豪華別墅圖片,一層不帶餐廳廚房,餐廳廚房設計到了三層,更適合四層布局,含全套CAD設計施工圖,別墅氣派豪華。由于占地面積不大,只能加層高,才能滿足家庭所有成員的需求。落地窗和多個窗戶設計,優化室內的采光和通風,不會讓室內顯得陰暗擁擠。除了必要的生活功能空間外,該戶型還設有了健身房、娛樂室、KTV室等休閑娛樂功能,生活之余增加休閑活動。
占地面積:11.8m*14.1m,147平方米左右;
建筑層高:四層;
建筑高度:16.05米(含屋頂);
設計功能:

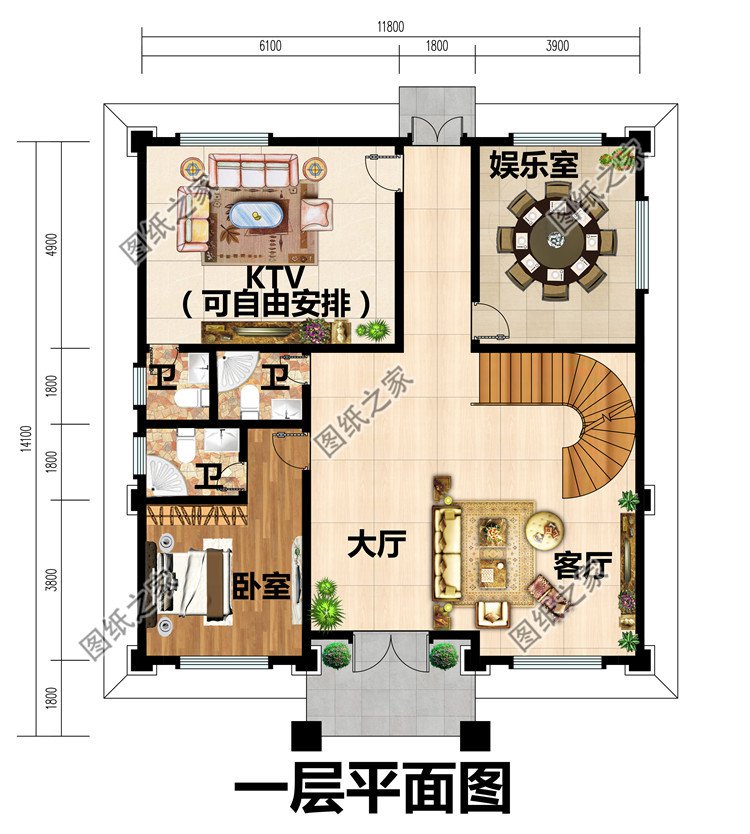

一層戶型:大廳、客廳、臥室(帶衛生間)、KTV(帶衛生間)、過道、衛生間、娛樂室;

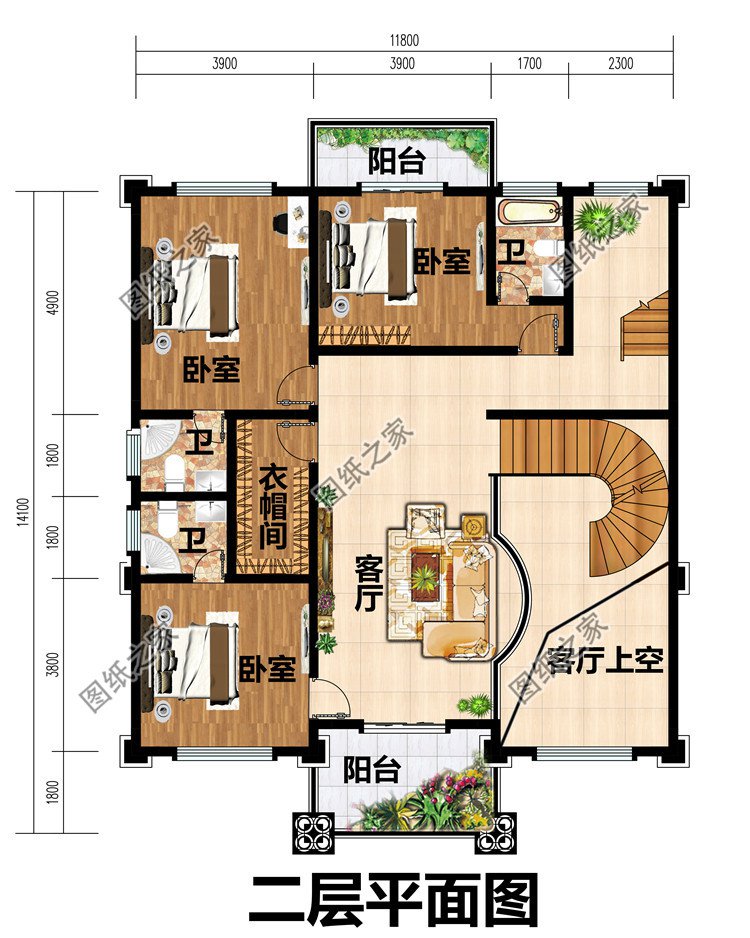

二層戶型:客廳上空、客廳、臥室(帶衛生間)x3、衣帽間、陽臺;

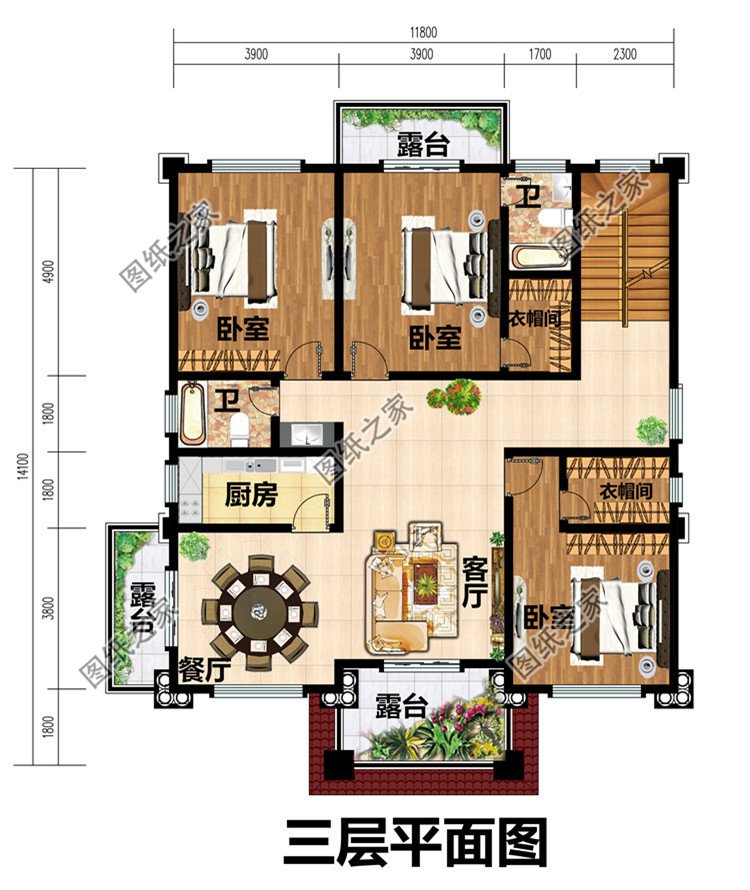

三層戶型:客廳、餐廳、廚房、臥室(帶衛生間衣帽間)、臥室(帶衣帽間)、臥室、衛生間、露臺;

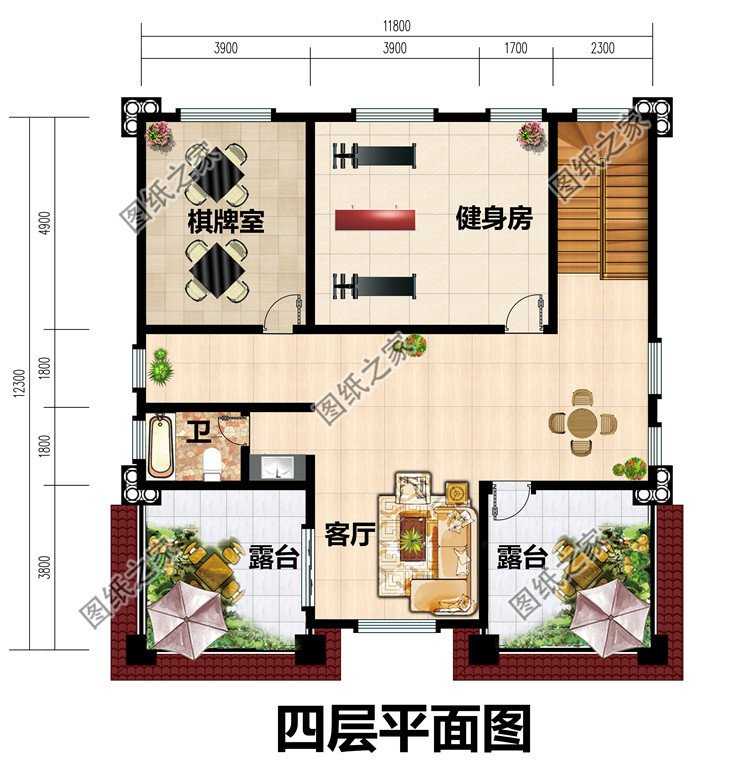

四層戶型:客廳、娛樂室、健身房、衛生間、露臺;
圖紙目錄:
建筑圖:建筑設計說明、一層平面圖、二層平面圖、三層平面圖、四層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗表等;
結 構 圖:結構設計說明、基礎平面布置圖、一層頂梁結構平面圖、一層頂板結構平面圖、二層頂梁結構平面圖、二層頂板結構平面圖、三層頂梁結構平面圖、三層頂板結構平面圖、坡屋頂梁結構平面圖、坡屋頂板結構平面圖、樓梯配筋大樣圖、節點大樣圖等;
給排水圖:給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、四層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等;
電 氣 圖:電氣設計說明、配電系統圖、弱電系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、四層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、四層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、四層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等;
本套圖紙含全套A3施工圖+高清效果圖,拿到即可施工!
