圖紙介紹：本戶型為三層半復式別墅設計方案，外部旋轉樓梯和一層設計為該方案亮點，一層可以自定義功能，可以當做庫房或相當于地下室功能。二、三、四層為居住使用，復式客廳，寬大的落地窗，戶型布局合理，功能齊全。
占地面積：12.6m*13.0m，160平方米左右；
建筑層高：四層（三層半）；
建筑高度：14.6米（含屋頂）；
設計功能：
一層戶型展示：庫房（可根據自己需求自行隔斷，自定義功能）；
二層戶型展示：玄關、客廳、廚房、餐廳、棋牌室、主臥（帶衛生間）、衛生間；
三層戶型展示：客廳上空、客廳、休閑區、主臥（帶衛生間）、臥室x2、衛生間、陽臺；

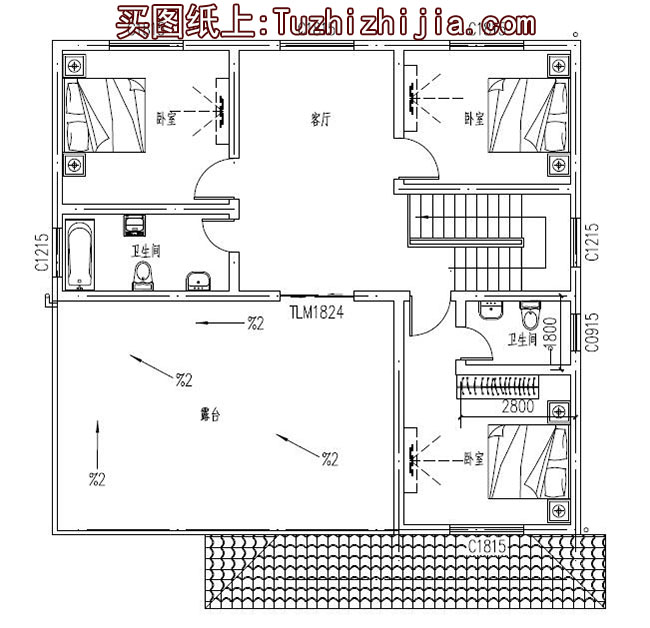

四層戶型展示：客廳、主臥（帶衛生間）、臥室x2、衛生間、大露臺；
圖紙目錄：
建筑圖：建筑設計說明、建筑構造設計說明、一層平面圖、二層平面圖、三層平面圖、四層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、各層梁結構圖、各層板結構圖、樓梯配筋大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、四層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、四層照明平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、四層弱電平面圖、基礎接地平面圖等；
本套圖紙含全套A3施工圖+高清效果圖，拿到即可施工！
