圖紙介紹：大氣豪華四層別墅設計圖紙，占地180平米左右，經典的歐式外觀，無需贅述，它大氣端莊的形象早已深入人心。夜幕降臨時，室內暖融融的燈光逐一亮起，它絕對是整個鎮上最閃亮的一棟。
占地面積：15.8m*11.30m，180平方米左右；
建筑層高：四層；
建筑高度：15.57米（含屋頂）；
設計功能：

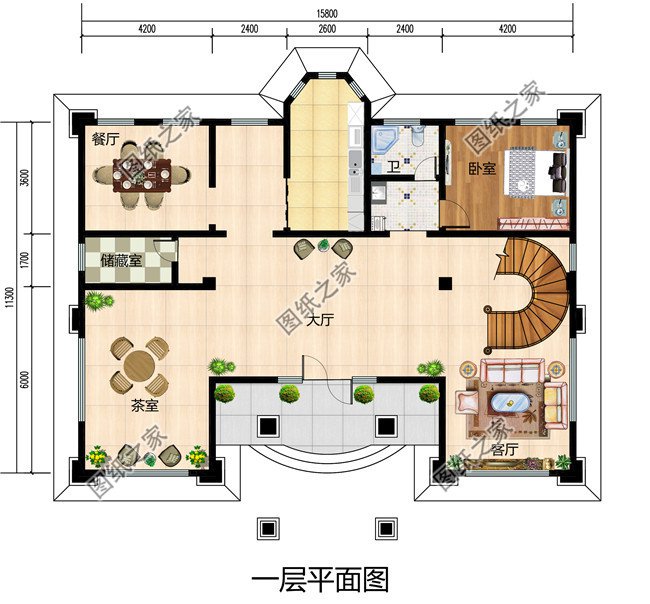

一層戶型展示：大廳、廚房、餐廳、客廳、茶室、保姆房、衛生間；

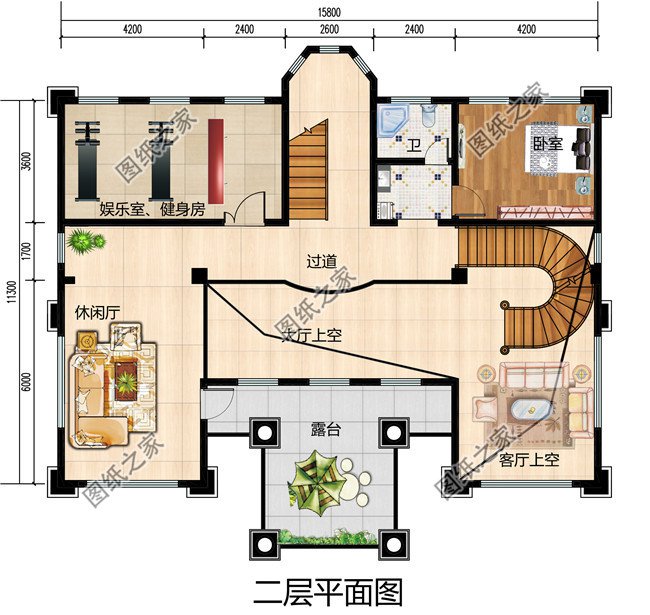

二層戶型展示：客廳上空、臥室、休閑廳、健身房、衛生間、露臺；

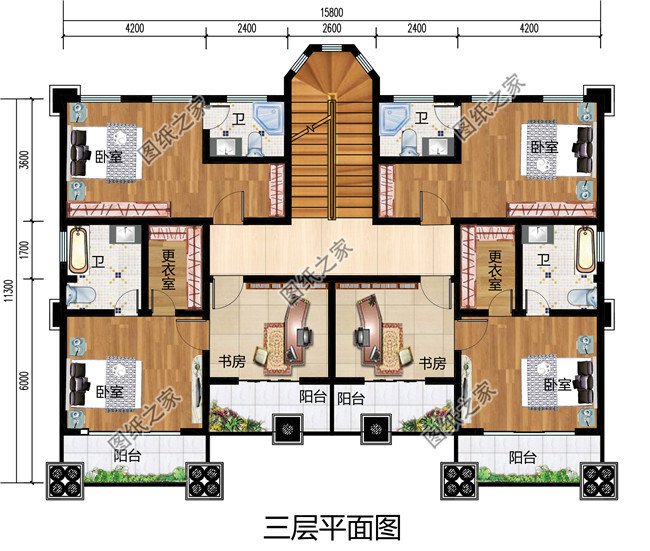

三層戶型展示：主臥（帶衣帽間，衛生間，書房，陽臺）×2、臥室（帶衣帽間和衛生間）×2；

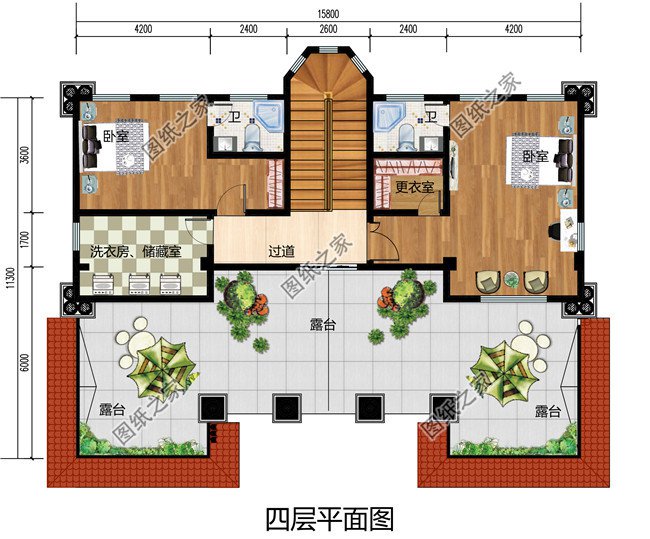

四層戶型展示：臥室（帶衣帽間和衛生間）×2、洗衣房、露臺；
圖紙目錄：
建筑圖：建筑設計說明、一層平面圖、二層平面圖、三層平面圖、四層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、一層頂梁結構平面圖、一層頂板結構平面圖、二層頂梁結構平面圖、二層頂板結構平面圖、三層頂梁結構平面圖、三層頂板結構平面圖、坡屋頂梁結構平面圖、坡屋頂板結構平面圖、樓梯配筋大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、四層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、四層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、四層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、四層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等；
本套圖紙含全套A3施工圖+高清效果圖，拿到即可施工！
