圖紙介紹：新款豪華四層別墅設計圖紙，客廳中空復式，意想不到的豪華大氣和舒適。這一款四層別墅從外觀上采用了真石漆讓房子看上去更加美觀，紅色的斜坡屋頂也使得房子更加豪華，大露臺的的設計也是有著不一樣的美和心意。無論是在采光方面還是在通風方面都是非常好的，內部的整體布局合理，外觀在夕陽之下的這款別墅看起來是不是很美呢？
占地面積：13.7m*10.24m，136平方米左右；
建筑層高：四層；
建筑高度：16.0米（含屋頂）；
設計功能：

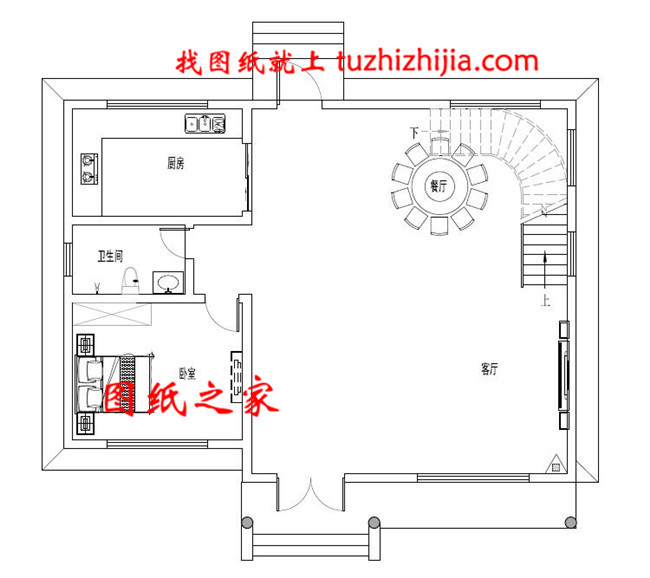

一層戶型展示：客廳、餐廳、廚房、臥室、衛生間；

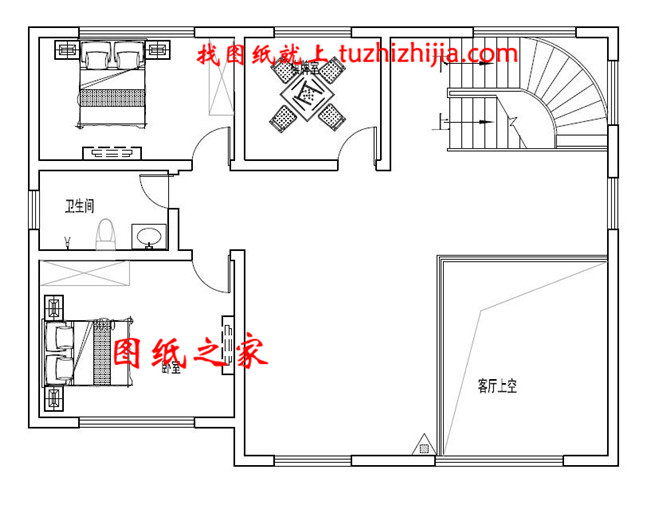

二層戶型展示：客廳上空、臥室×2、衛生間、棋牌室；

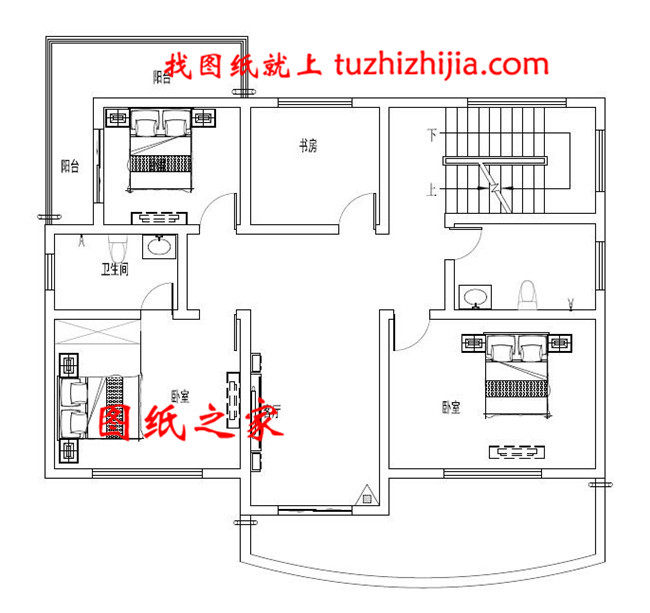

三層戶型展示：主臥（帶衛生間）、次臥（帶陽臺）、臥室、書房、衛生間、露臺；

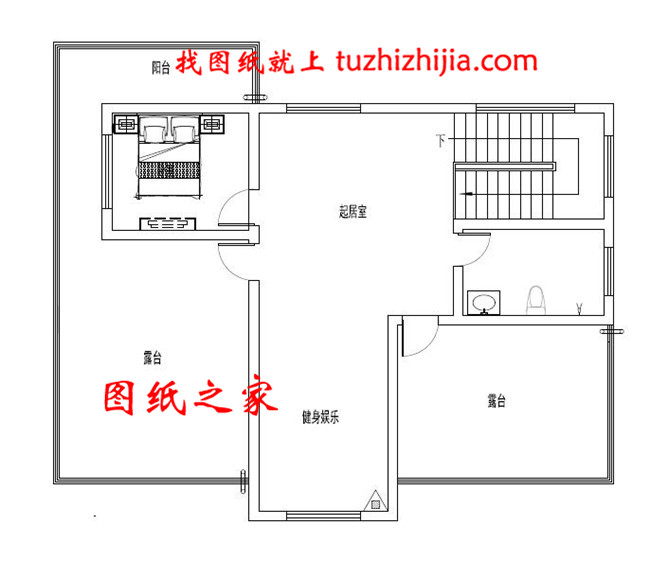

四層戶型展示：起居室、臥室、健身娛樂區、衛生間、露臺；
圖紙目錄：
建筑圖：建筑設計說明、一層平面圖、二層平面圖、三層平面圖、四層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、一層頂梁結構平面圖、一層頂板結構平面圖、二層頂梁結構平面圖、二層頂板結構平面圖、三層頂梁結構平面圖、三層頂板結構平面圖、坡屋頂梁結構平面圖、坡屋頂板結構平面圖、樓梯配筋大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、四層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、四層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、四層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、四層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等；
本套圖紙含全套A3施工圖+高清效果圖，拿到即可施工！
