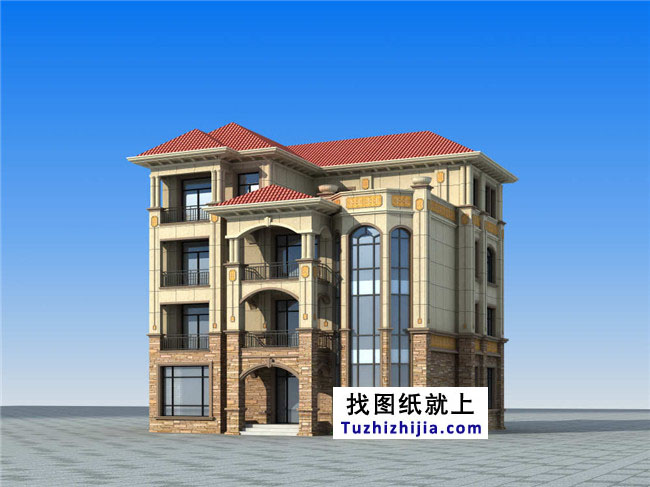

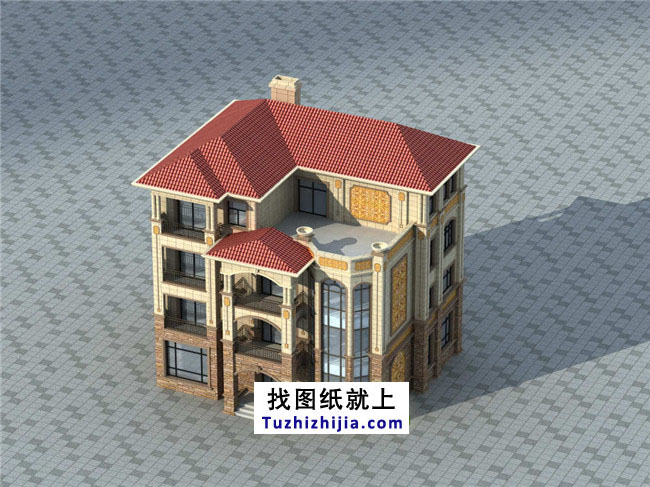

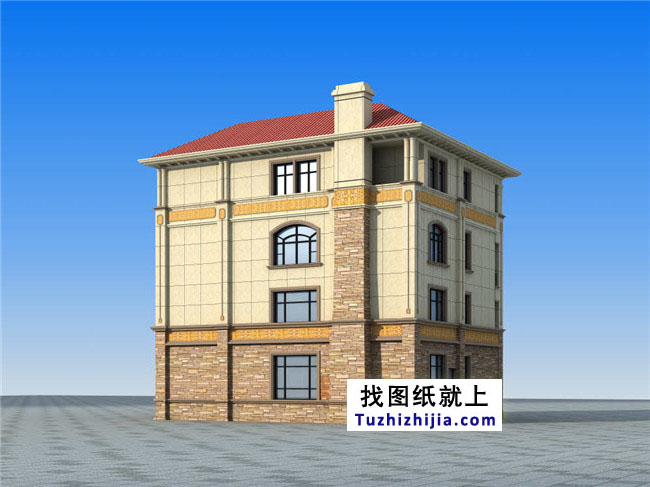

圖紙介紹：本方案為高端豪華四層別墅設計圖，帶外觀效果圖，造型高端大氣，戶型合理，本方案經過最新優化，去掉裝飾煙囪，結構更合理（節約10%鋼筋）。
開間：14.1米 進深：11.25米
占地面積：151.58平米
建筑面積：557.34平米
設計功能：

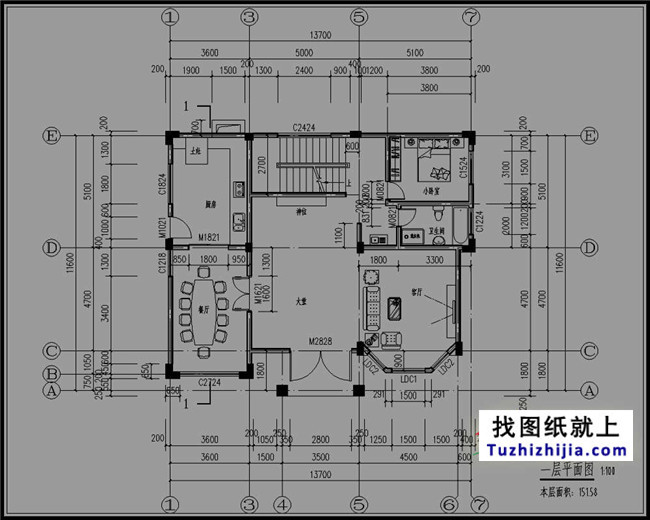

一層：大堂、客廳、餐廳、廚房、臥室、衛生間；

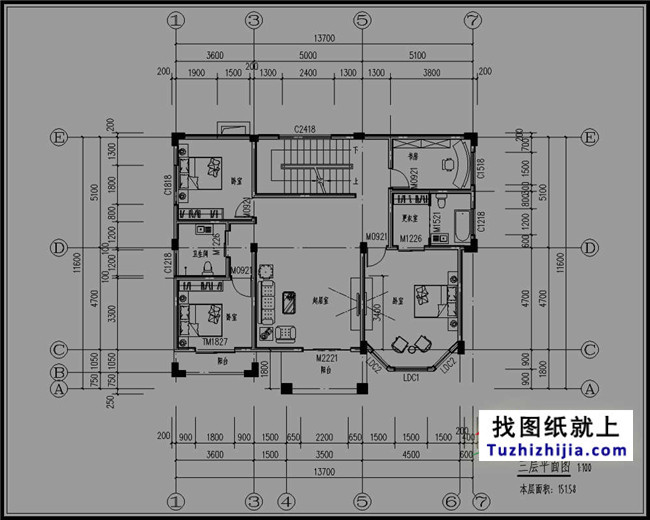

二、三層：臥室x3、更衣室、書房、衛生間x2、起居室、陽臺x2;

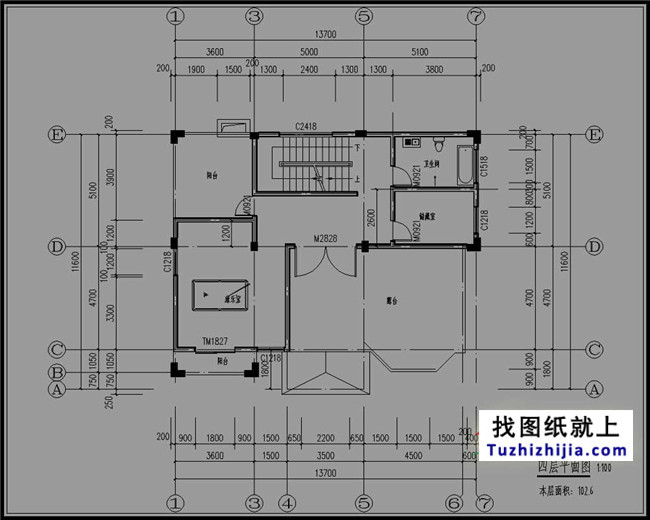

四層：康樂室、儲藏室、衛生間、陽臺x2、露臺；
圖紙詳情
建施：建筑設計總說明、門窗表、一層平面圖、二層平面圖、三層平面圖、四層平 面圖、屋頂平面圖、東立面圖、南立面圖、西立面圖、北立面圖、1-1剖面 圖、門窗大樣、樓梯平面圖、樓梯剖面圖；
結施：結構設計總說明、基礎平面布置圖、基礎大樣圖、一層以下柱定位及配筋圖 一層拄定位及配筋圖、二層柱定位及配筋圖、三層拄定位及配筋圖、四層柱 定位及配筋圖、基礎梁配筋圖、二層梁配筋圖、二層板配筋圖、三層梁配筋 圖、三層板配筋圖、四層梁配筋圖、四層板配筋圖、屋面梁配筋圖、屋面板 酉己筋圖、樓梯結構圖;
水施：給排水設計說明及圖例、 一層給排水平面圖、二層給排水平面圖' 三層給排 水平面圖、四層給排水平面圖、給水系統圖、排水系統圖、衛生間大樣圖、 太陽能熱水器接管示意圖;
電施：電氣設計說明及圖例、一層照明平面圖、二層照明平面圖、三層照明平面圖 四層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、 四層插座平面圖、一層接地及弱電平面圖、二層弱電平面圖、三層弱電平面 圖、四層弱電平面圖、屋頂防雷裝置平面圖、配電系統圖衛生間局部等電位 聯接示意詳圖、弱電系統圖。
