占地尺寸:面寬9.4米x進深12.4米
占地面積:130平方
建筑總面積/總層高:408.3平米(不含入戶平臺、陽臺、露臺)/總高14.1米,屋檐口高12.1米
建筑結構:框架結構

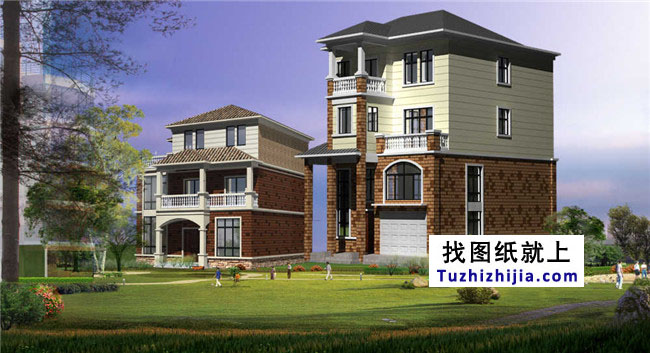

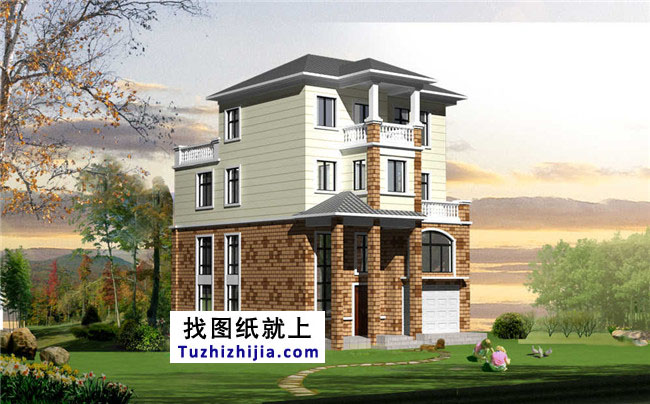

施工圖(建施圖、結施圖、水施圖、電施圖)共45張,效果圖3張。
建施圖指(建筑說明、每層平面圖、各面立面施工圖、以及剖面圖、門窗、節點詳圖等)16張
結施圖指(結構說明、基礎圖、柱配筋、板配筋、梁配筋等與鋼筋結構有關的圖紙)14張
水施圖指(水路說明、給水系統、排水系統、給排水詳細布置等)5張
電施圖指(電路說明、電路系統、強弱電位置/線路布置、燈控照明、防雷系統等)10張
平面功能介紹:
底層:商鋪帶樓梯衛生間以及一個臥室
門廊(11.4㎡),左邊前面商鋪(22.6㎡),右邊前面到后面商鋪(57.7㎡),左邊中間雙跑樓梯(11.8㎡)左邊后面臥室/衛生間(13.5/8.3㎡)以上均為單空間建筑面積。

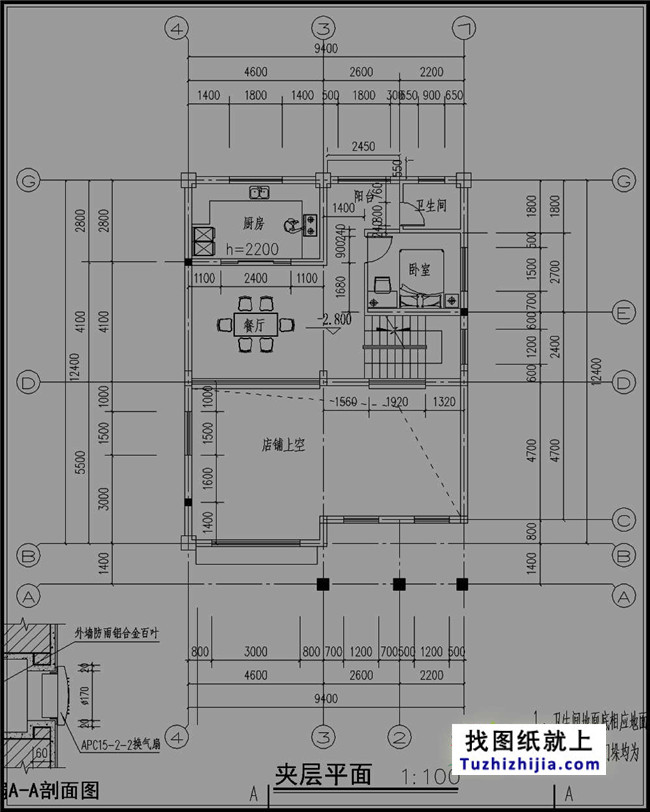

二層:廚房 餐廳 老人房 陽臺 衛生間
前面店鋪上空(48.1㎡),左邊中間雙跑樓梯(11.8㎡),左邊后面臥室/陽臺/衛生間(10/6.2/4㎡),右邊中間餐廳(21㎡),右邊后面廚房(13㎡),以上均為單空間建筑面積。

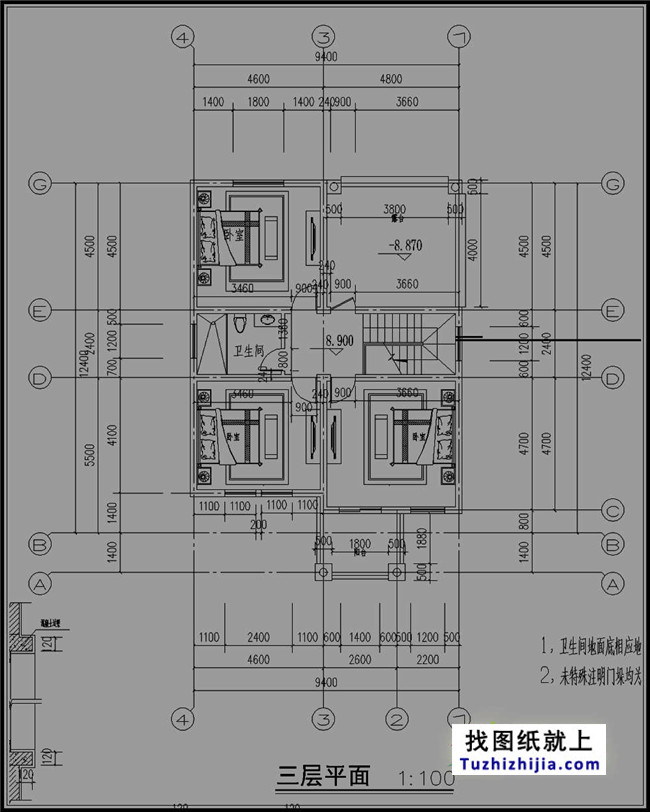

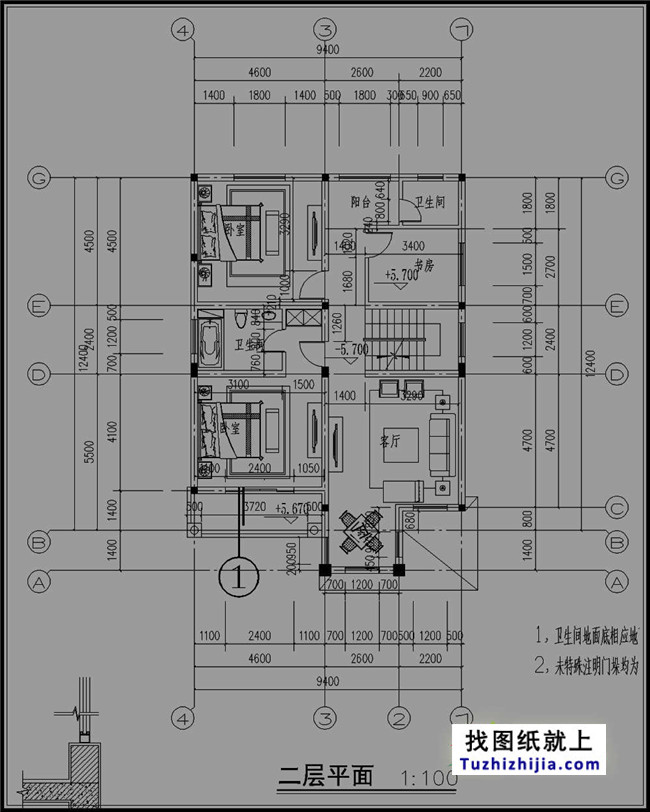

三層:三室一廳兩陽臺兩衛生間一樓梯
左邊前面客廳(28.3㎡),右邊前面主臥/陽臺/衛生間(22.2/6.4/7.5㎡)左中間雙跑樓梯(11.8㎡),右邊后面臥室(20.7㎡),左邊后面書房/陽臺/衛生間(10/6.2/4㎡),以上均為單空間建筑面積。
四層:三室一衛一陽臺一露臺一樓梯
左邊前面臥室/陽臺(22.6/5.5㎡),右邊前面臥室(18.9)左中間雙跑樓梯(11.8㎡),右邊中間公衛加過道(11㎡),左邊后面露臺(21.6㎡),右邊后面臥室(20.7㎡),以上均為單空間建筑面積。
